page 19

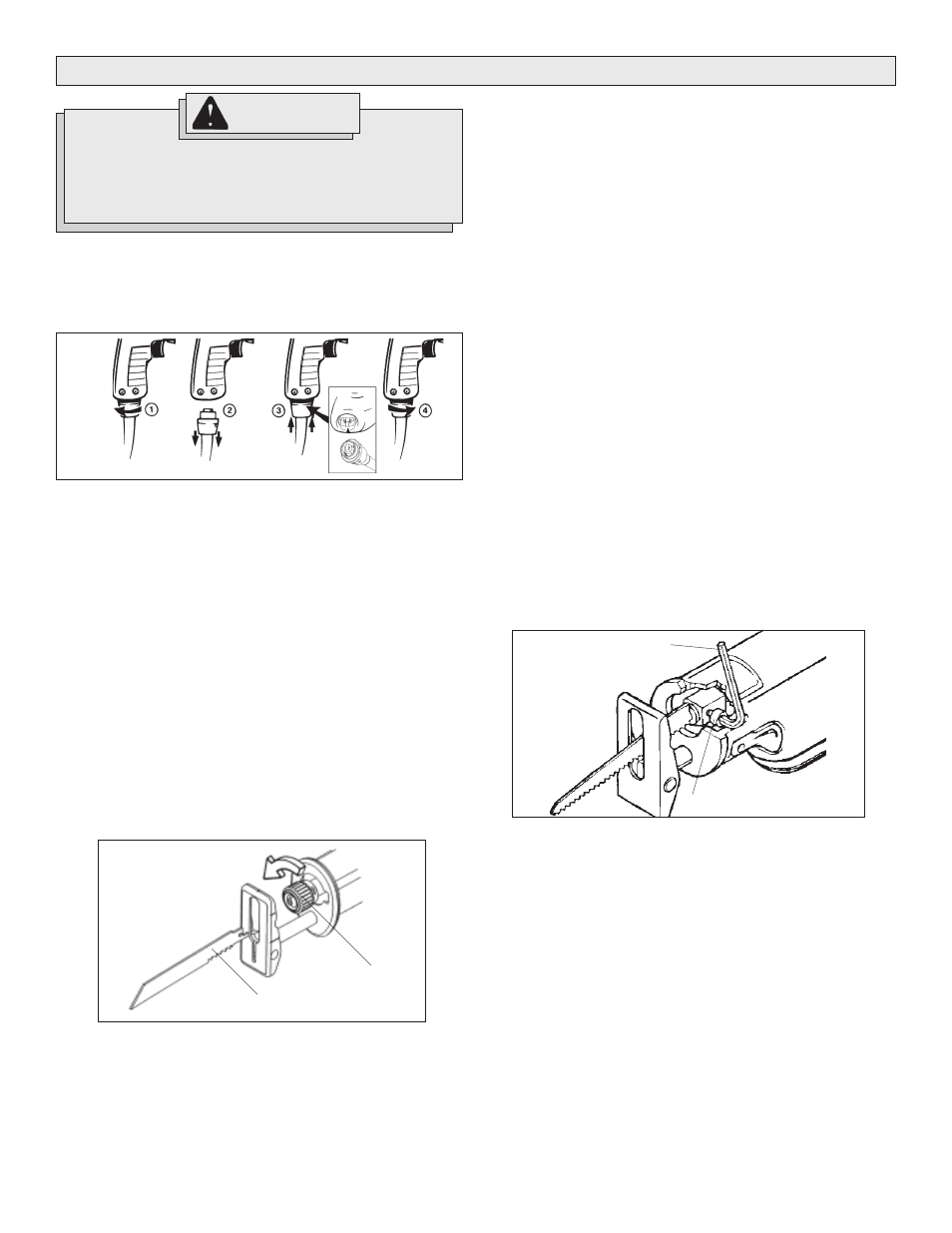

Montaje y desmontaje del cable de cambio rápido Quik-Lok ®
(Fig. 1) (Modelos especificas)
Para realizar el cambio en forma inmediata en el area de trabajo, los
Taladros Magnum de MILWAUKEE cuentan con el exclusivo cable Quik-
Lok ® de cambio rápido.
1. Para desmontar el cable Quik-Lok ® , gire el cable 1/4 de vuelta hacia
la izquierda y sepárelo del cuerpo de la unidad.
2. Para montar el cable Quik-Lok ® , alinie las marcas en el conector con
las del cable y empuje el conector hasta el fondo. Luego gire el cable
1/4 de vuelta hacia la derecha para asegurarlo.
Seleccionando las seguetas
Use seguetas Bi-Metálicas Sawzall
® de MILWAUKEE para obtener el
mejor rendimiento. Cuando seleccione una segueta, observe que sea la
adecuada y del largo correcto.
Hay muchos tipos de seguetas disponibles para la gran variedad de
aplicaciones como: cortar metal, madera, madera con clavos, cortes
calados, trozar y contornear.
Tambien hay seguetas de muchos largos. Seleccione un largo que sea
suficiente para que sobresalga de la zapata y del material a cortar,
incluida la carrera. Para obtener el mejor rendimiento y la mas larga vida
de la segueta, vea “Accesorios” para seleccionar la mejor segueta para
su trabajo.
Fig. 1
1. Desenchufe la herramienta antes de cambiar la sequeta.
2. Antes de cambiar la segueta, asegúrese que la flecha y el área de
colocación de la segueta están limpios. Si hubieran rebabas de
metal o aserrín, podrían impedir que la segueta quedara bien
asegurada por el tornillo.
3. Para instalar la segueta, afloje el tornillo, girándolo en sentido
opuesto a las manecillas de un reloj. Deslice la segueta hasta que el
zanco llegue a la flecha.
NOTA: La segueta deberá insertarse por completo en la flecha de
forma tal que la espiga de la segueta recaiga firmamente sobre la
abrazadera de la misma.
Dependiendo del trabajo a realizar, usted podrá colocar la segueta
con los dientes hacia abajo o hacia arriba.
4. Inserte la llave hexagonal en el tornillo de la abrazadera de la segueta
y hágalo girar en el sentido de las manecillas del reloj. Apriételo con
firmeza.
5. Para retirar la sequeta, insérte la llave hexagonal en el tornillo
hexagonal y aflójelo con un giro completo hacia la izquierda, tal
como se ilustra. Entonces deslice la segueta en la flecha. Al manejar
seguetas calientes sea cuidadoso.
Fig. 3
Tornillo sujetador de la segueta
Llave hexagonal
Modelos de la abrazadera de la sequeta Quik-Lok ® (Fig. 2)
(Modelos especificas)
1. Desenchufe la herramienta antes de cambiar la sequeta.
2. Antes de cambiar la segueta, asegúrese que la flecha y el área de
colocación de la segueta están limpios. Si hubieran rebabas de
metal o aserrín, podrían impedir que la abrazadera de la segueta
Quik-Lok ® quedara bien asegurada por el tornillo.
3. Para instalar la segueta, gire el collar en el sentido del símbolo de la
flecha mientras inserte la segueta en la abrazadera hasta que el
zanco llegue al collar.
Segueta
Collar
Fig. 2
Instalar y retirar de las sequeta
Seguro de la segueta (Disponible como accesorio
Cat. No. 49-22-5016 solamente) (Fig. 3)
Dependiendo del trabajo a realizar, usted podrá colocar la segueta
con los dientes hacia abajo o hacia arriba.
4. Cuando suelte el collar, el mecanismo de resorte sujetará la segueta
firmemente en su lugar.
5. Gire el collar en el sentido contrario de la flecha para asegurarse
que la segueta esté asegurada en la abrazadera.
6. Tire de la segueta para asegurarse que se ha fijado seguramente en
su lugar.
7. Para retirar la swqueta, gire el collar en la dirección del símbolo de
la flecha mientras quite la segueta. Tenga cuidado al manejar seguetas
calientes.
Cómo sacar las seguetas rotas de la abrazadera de la segueta
Quik-Lok ®
1. Desenchufe la herramienta antes de quitar las seguetas.
2. Se puede sacar la segueta utilizando los siguientes métodos.
• Apunte la herramienta hacia abajo, gire el collar y sacuda la
herramienta hacia arriba y hacia abajo. (NO apague la herramienta
mientras los dedos mantengan abierta la abrazadera de la segueta).
La varilla de la segueta rota debe desprenderse de la abrazadera.
• Si no surte efecto el sacudir de la herramienta.....
En la mayor’a de casos, una parte de la segueta rota se extenderá
más allá de la abrazadera. Simplemente gire el collar y tire la segueta
rota de la abrazadera por esta esquina.
• Si la segueta rota no se extiende lo suficiente para que usted pueda
tomarla, utilice una hoja delgada con dientes pequeños (tal como
una hoja para cortar) para enganchar la segueta que está atorada
en la abrazadera mientras gira el collar y sáquela de la abrazadera.
ENSAMBAJE DE LA HERRAMIENTA
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.
¡ADVERTENCIA!
