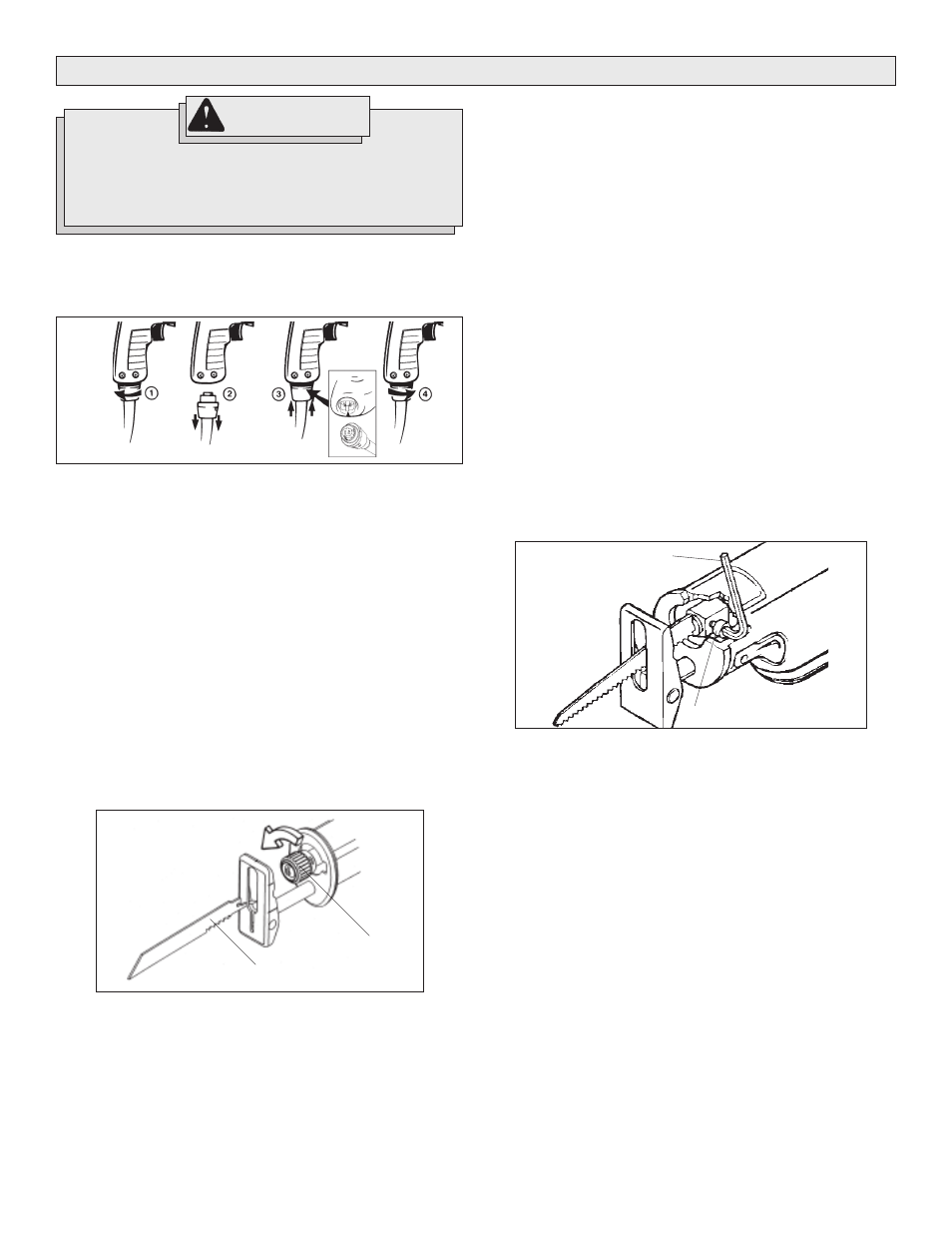

Retrait et remplacement du cordon Quik-Lok ® (Fig. 1) (Modèles
spécifiques)
Les cordons Quik-Lok
® exclusifs à MILWAUKEE permettent d’installer le
cordon ou de le remplacer sur place en un tournemain.
1. Pour retirer le cordon Quik-Lok ® , tournez l’écrou du cordon 1/4 de
tour vers la gauche et retirez-le.
2. Pour remettre le cordon en place, alignez les rainures à clavettes du
connecteur et poussez le connecteur aussi loin que possible. Tournez
ensuite l’écrou du cordon 1/4 de tour vers la droite pour le verrouiller.
Choix d’une lame
Pour obtenir de meilleurs résultats, employez les lames bimétalliques
MILWAUKEE Sawzall ® . Choisissez une lame de longueur et de calibre
appropriés.
Plusieurs genres de lames sont à votre disposition pour effectuer des
tâches spécifiques : taille du métal, bois, bois cloué, découpage,
dégrossisssage et profilage.
Les lames sont offertes en plusieurs longueurs. Optez pour une lame
assez longue pour que sa course excède la semelle de l’outil et l’épaisseur
du matériau à chaque cycle. Pour de meilleurs résultats et une durabilité
accrue, consultez la rubrique “Accessoires” pour le choix d’une lame qui
convienne à votre tâche.
Modèles de la fixation de lame Quik-Lok ® (Fig. 2)
(Modèles spécifiques)
1. Debranchez l'outil avant de changer la lame.
2. Assurez-vous que le pivot et la fixation de lame sont propres. Des
rognures et du bran de scie peuvent empêcher la fixation Quik-Lok ®
de s’enclencher solidement (voir « Maintenance »).
3. Pour installer une lame, tournez le collet dans le sens de la flèche
et introduisez la lame dans la fixation jusqu’à ce que le tenon s’arrête
sur le collet.
Selon la tâche à accomplir, la lame peut être installée avec les dents
vers le haut ou vers le bas.
4. Relâchez le collet et le mécanisme à ressort va enclencher la lame
fermement en place.
Fig. 1
Lame
Collet
Fig. 2
1. Debranchez l'outil avant de changer la lame.
2. Assurez-vous que le pivot et la fixation de lame sont propres. Des
rognures de métal et du bran de scie peuvent empêcher les vis de la
fixation de retenir solidement la lame.
3. Pour installer une lame, desserrez la vis de la fixation de lame en la
faisant tourner en sens inverse-horaire. Insérez la lame dans la
fixation jusqu’à ce que le tenon s’arrête sur l’axe d’entraînement de
l’outil.
N.B. La lame doit être insérée assez loin dans le pivot pour que le
tenon de lame repose fermement sur le fixation de lame.
Selon la tâche à accomplir, la lame peut être installée avec les dents
vers le bas ou vers le haut.
4. Insérez la clé hex dans la vis de la fixation et faites-la tourner en
sens horaire. Serrez la vis à fond. Replacez toujours la clé hex dans
le porte-clé après usage.
5. Pour retirer une lame, insérez la cle dans la vis de fixation de lame
et tournez-la un tour complet en sens inverse-horaire, tel indiqué.
Ensuite, retirez la lame du pivot. Soyez prudent lorsque vous retirez
une lame brulante.
Fig. 3
Vis de fixation de lame
Clé hex
Installation et retrait de lames
Fixation de lame (Disponible uniquement comme accessoire,
No de cat. 49-22-5016.) (Fig. 3)
5. Tournez le collet dans le sens opposé à la flèche pour assurer
l'enclenchement de la lame dans la fixation.
6. Tirez sur la lame pour vous assurer qu’elle est bien verrouillée en
place.
7. Pour retirer une lame, tournez le collet dans le sens de la flèche
pour retirer la lame. Soyez prudent avec les lames brûlantes.
Retrait d’une lame brisée de la fixation de lame Quik-Lok ®
1. Débranchez l’outil avant de retirer une lame.
2. Une lame brisée peut être retirée selon les méthodes ci-dessous:
•
Pointez l’outil vers le bas, tournez le collet et secouez l’outil de haut
en bas. (NE METTEZ PAS l’outil en marche pendant que vos doigts
maintiennent la fixation de lame en position ouverte). La tige de la
lame brisée devrait s’éjecter de la fixation.
• Si vous n’obtenez pas de résultats en secouant l’outil...
Dans la plupart des cas, un morceau de la lame brisée dépassera de
la fixation. Alors, tournez le collet et tirez le fragment de lame hors de
la fixation.
• Si le fragment de la lame brisée ne dépasse pas assez de la fixation
pour être agrippé, prenez une lame mince à petites dents (une lame
à métal par exemple) et servez-vous-en comme grappin pour retirer
la lame bloquée dans la fixation tandis que vous tournerez le collet.
MONTAGE DE L'OUTIL
Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y faire des réglages, d’y attacher ou
d’en enlever les accessoires. L’usage d’accessoires autres
que ceux qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.
AVERTISSEMENT!
