page 13
1. Pour ajuster la semelle, abaissez le levier déclencheur de la semelle
d’un quart (1/4) de tour vers le bas.
2. Glissez la semelle vers l’avant ou l’arrière selon la position désirée.
3. Pour verrouiller la semelle en position, relevez le levier déclencheur.
4. Une fois le réglage de la semelle terminé, appuyez lentement sur la
détente pour vous assurer que la course de la lame excède la
semelle et l’épaisseur du matériau tout au long du cycle de coupe.
AVERTISSEMENT!
Pour minimiser les risques de blessures assurez-vous que
la course de la lame excède la semelle et l’épaisseur du
matériau tout au long du cycle de coupe (Fig. 6). La lame
pourrait voler en éclat si elle vient en contact avec la semelle
ou le matériau.

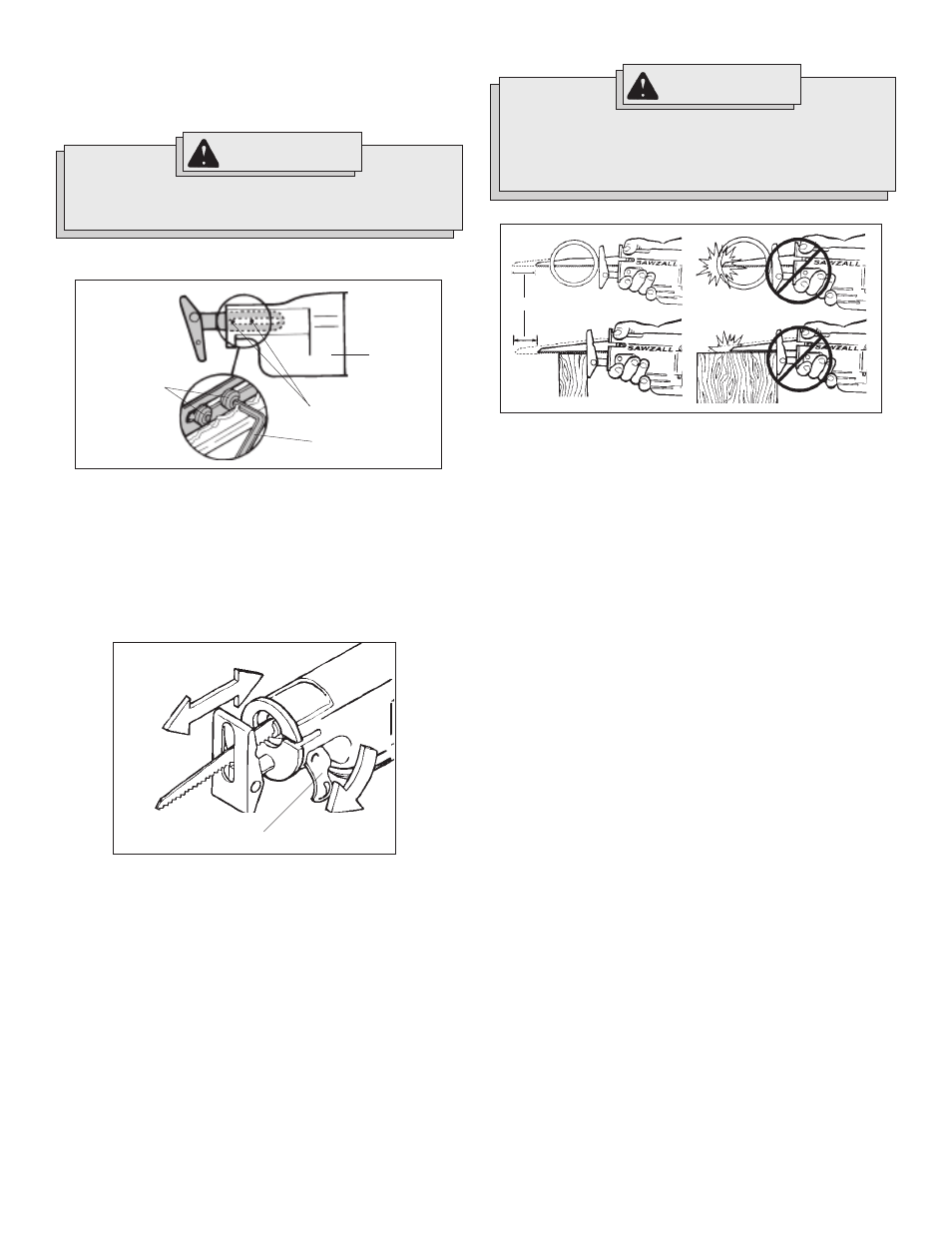

Séries 6509 (Fig. 4)
1. Pour faire le réglage de la semelle, passez une clé hexagonale par
les trous d’accès du bouclier isolant et dévissez quatre vis.
2. Faites bouger la semelle jusqu’à la position désirée.
3. Serrez les vis.
4. Une fois le réglage de la semelle terminé, appuyez lentement sur la
détente pour vous assurer que la course de la lame excède la
semelle et l’épaisseur du matériau tout au long du cycle de coupe.
Séries 6519 (Fig. 5)
Fig. 5
Déclencheur de semelle
AVERTISSEMENT!
N'utilisez pas le passe-partout Sawzall sans semelle. Si l'axe
d'entrainement vient en contact direct avec un matériau, le
mécanisme alternatif pourra subir des dommages.
Fig. 4
Vis de réglage à
six pans
Clé hex
Bouclier
isolant
Trous d’accès
Cycle
Fig. 6
Réglage de la semelle
La semelle peut être ajustée à trois positions vers l’avant ou l’arrière, afin
de permettre l’utilisation d’une portion inutilisée de la lame lors de travaux
spécifiques exigeant peu de jeu de lame.
