Wiring diagram, G9749 variable speed drill press – Grizzly G9749 User Manual
Page 32
-30-
G9749 Variable Speed Drill Press

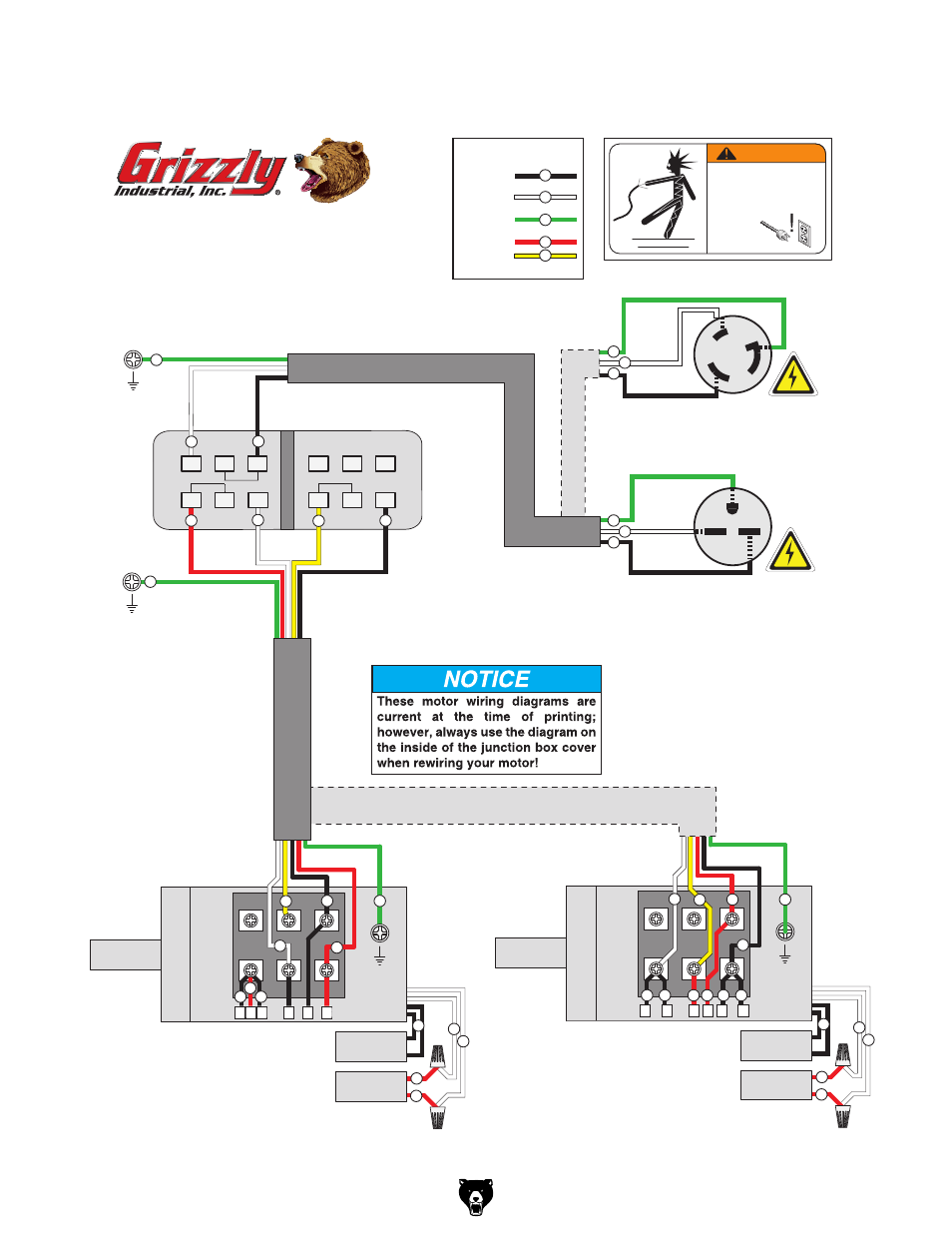

Wiring Diagram
���������
��
��
��
��
�����
�����
�����
���
���
���
���
�������
������
������
���
���
����������
����������������
���������
����������������
�������
�������
��
��
��
��
��
��
������
������
������
������
�
�
������
������
��
��
��
��
������
��
�
�
�
�
��
��
��
��
�����������
������������������
�������������
���������
������������
��
��
��
��
��������
�������������
�����������������
������������������
�������
��
������
������
������
��
��
��
��
��
��
��
��
� � �
� � �
������
������
����������
������������������
�������������
���������
������������
��
��
��
��
��
������
��
��
��
�
�
�
��
��
��
��
�
�
�
��
��
�� ��
