Instructions d’installation

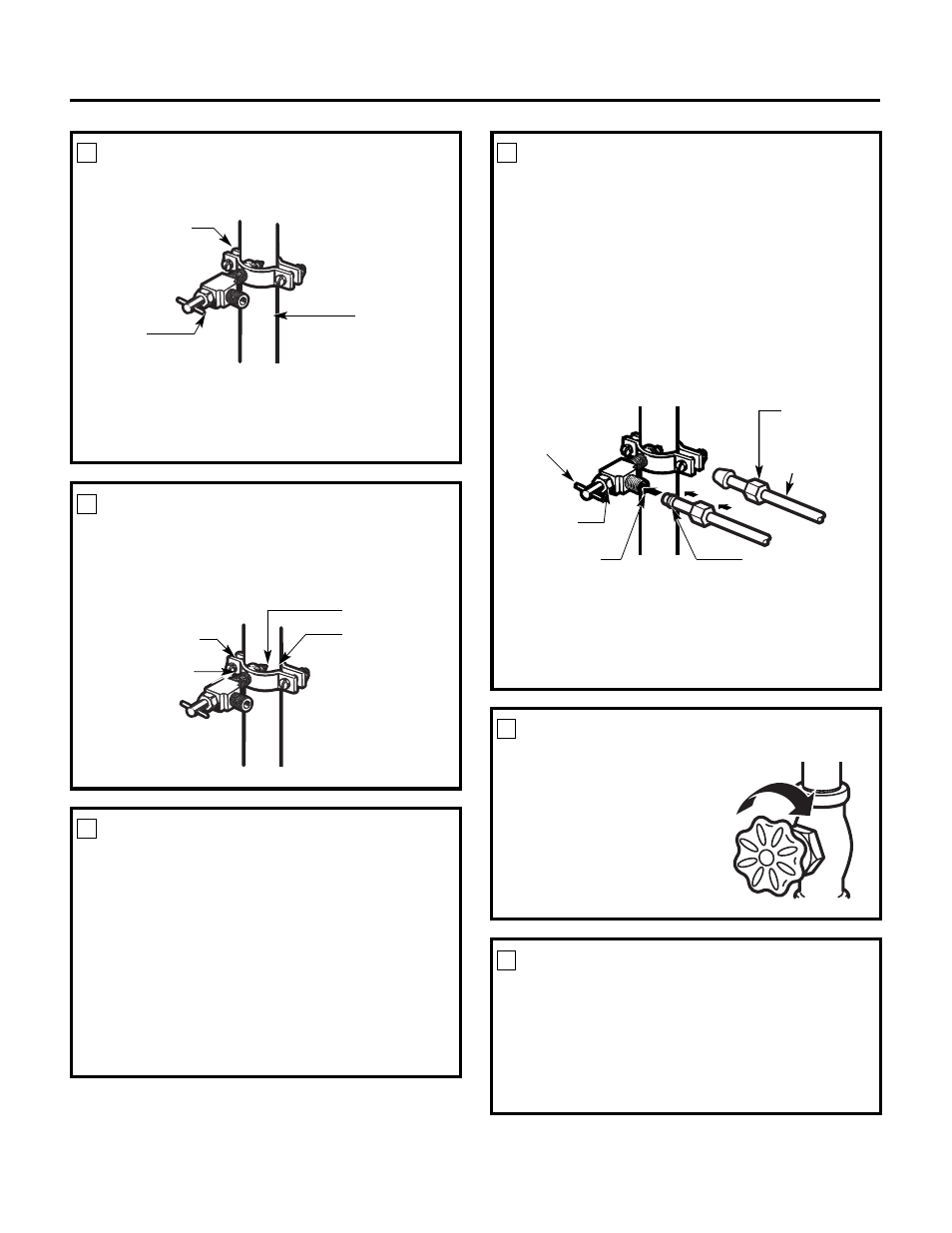

Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide
du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth
of Massachusetts. Les robinets d’arrêt à étrier
sont illégaux et leur utilisation n’est pas autorisée
au Massachusetts. Consultez votre plombier local.
FIXEZ LE ROBINET D’ARRÊT 4
Tuyau
vertical
d’eau froide
Robinet
d’arrêt à étrier
Collier de serrage
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser
le tuyau de cuivre.
SERREZ LE COLLIER DE SERRAGE 5
Rondelle
Entrée
Collier de serrage
Vis du collier
Acheminez le tuyau du tuyau d’eau froide
au réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l’armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu’il y ait assez de tuyau en trop
(environ 2,44 m [8 pi] enroulés trois fois en cercles
d’environ 25 cm [10 po] de diamètre) pour vous
permettre de décoller le réfrigérateur du mur après
l’installation.
ACHEMINEZ LE TUYAU 6
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les
au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™ Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet d’arrêt
et serrez l’écrou de compression à la main, puis serrez
un autre tour avec une clé. Si vous serrez trop fort,
vous pouvez occasionner des fuites.
BRANCHEZ LE TUYAU AU ROBINET 7
Ouvrez le robinet d’alimentation
principale d’eau et purgez
le tuyau jusqu’à ce que l’eau
soit claire.
Fermez l’eau au niveau
du robinet d’eau après
écoulement d’environ 1 litre
(1 quart) d’eau par le tuyau.
PURGEZ LE TUYAU 8
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth
of Massachusetts. Les robinets d’arrêt à étrier
sont illégaux et leur utilisation n’est pas autorisée
au Massachusetts. Consultez votre plombier local.
Robinet
d’arrêt
à étrier
Écrou de
compression
Tuyau
SmartConnect
™
Presse-joint
Robinet
de sortie Bague
(manchon)
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR 9
NOTES :
• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d’alimentation électrique
du réfrigérateur ne soit pas branché à la prise
murale.
