Instructivo de instalación
Conexiones de 3 alambres
Para utilizarse cuando las normas locales permitan la conexión a tierra a través de un
alambre neutro.
Utilice un cable de suministro aprobado de 3 alambres o un cable de 3 alambres para cableado
directo, tal como se describe en la página 87.
1 Saque la placa protectora del bloque de conexión.
2 Inserte el cable de suministro con un protector UL a través del orificio que se suministra en el
gabinete cerca del bloque de conexión. No ajuste el tornillo protector hasta que haya completado
las conexiones de cableado.
Nota: deberá utilizar un protector.
2
secciones de
abrazaderas de protección
tornillos de
protección

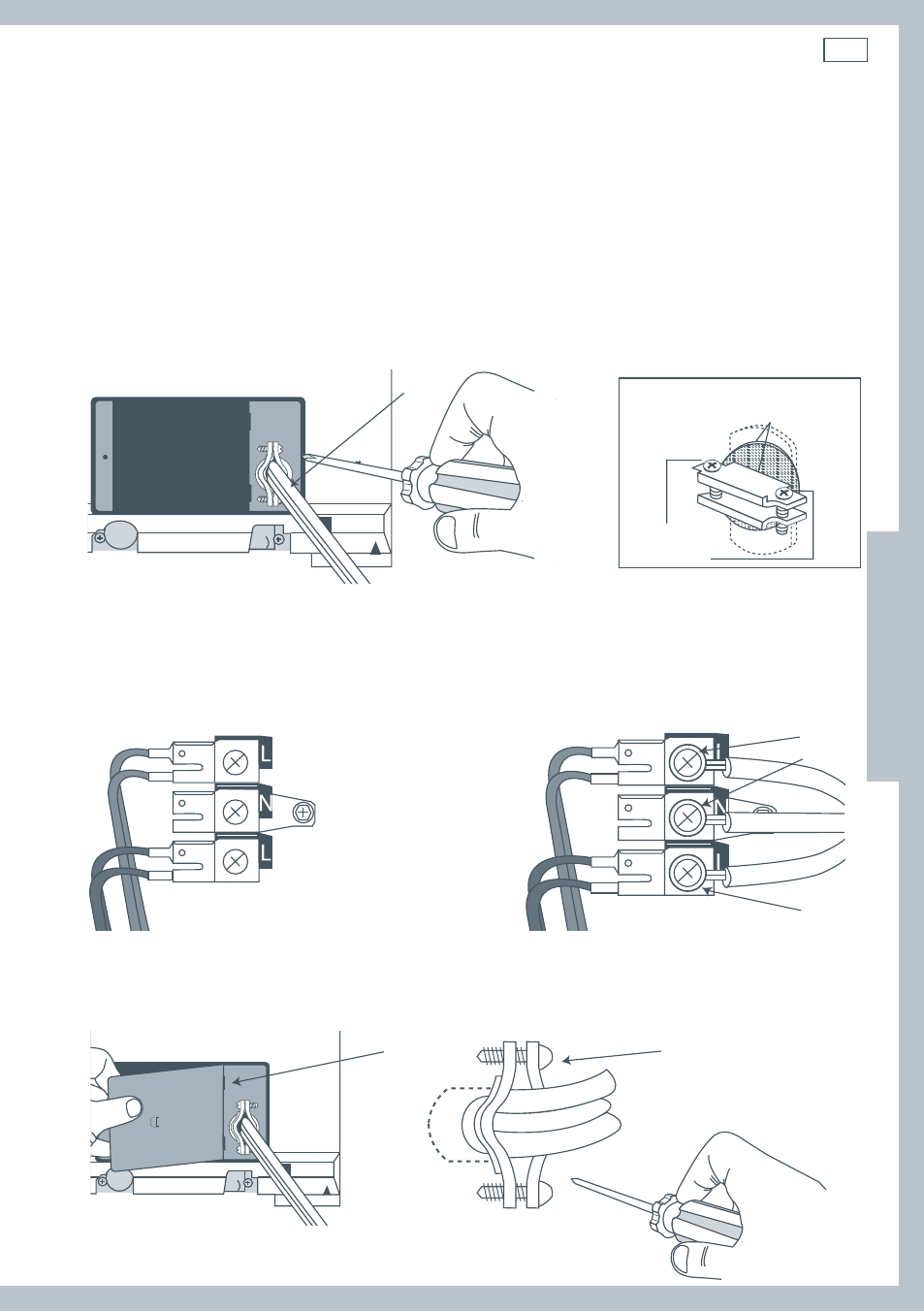

Dibujo 23 Insertar el cable de alimentación
3 Afloje o extraiga el tornillo central del bloque de conexión. Conecte el alambre neutro (centro) del
cable de alimentación al tornillo central de la terminal del bloque de conexión. Apriete el tornillo.
4 Conecte los otros alambres a los tornillos superiores e inferiores del bloque de conexión marcados
con la letra L. Apriete los tornillos.
4
3
4
Dibujo 24 Conectar los cables
5 Vuelva a colocar la cubierta del bloque de conexión insertando primero las dos lengüetas en el
panel posterior de la secadora. Cierre firmemente la cubierta con el tornillo de ajuste.
6 Apriete los tornillos del protector.
5 6
Dibujo 26 Apretar los
tornillos del protector Dibujo 25 Reajuste de la
cubierta del bloque terminal
