81
Conducto de extracción
¡ADVERTENCIA!
Peligro de Incendio
Utilice conductos de extracción de metal pesado.
No utilice un ducto de extracción de plástico.
No utilice un ducto de extracción revestido de aluminio.
El no seguir al pie de la letra este instructivo puede causar la muerte o
provocar un incendio.
1 Lea la sección acerca de extracción (páginas 76 – 79) antes de instalar el sistema de extracción,
para determinar la longitud máxima permitida del conducto de extracción.
No utilice tornillos de chapa de metal al ensamblar los conductos. Utilice siempre cinta adhesiva
industrial adecuada. Nunca utilice material de extracción flexible de plástico o de metal
laminado delgado.
2 El orificio de extracción se encuentra ubicado cerca del centro de la parte trasera de la secadora.
Asegúrese de conectar el conducto de extracción a la secadora solamente con cinta adhesiva
industrial. Esto evitará que la pelusa y el polvo escapen de la secadora y del sistema de extracción.

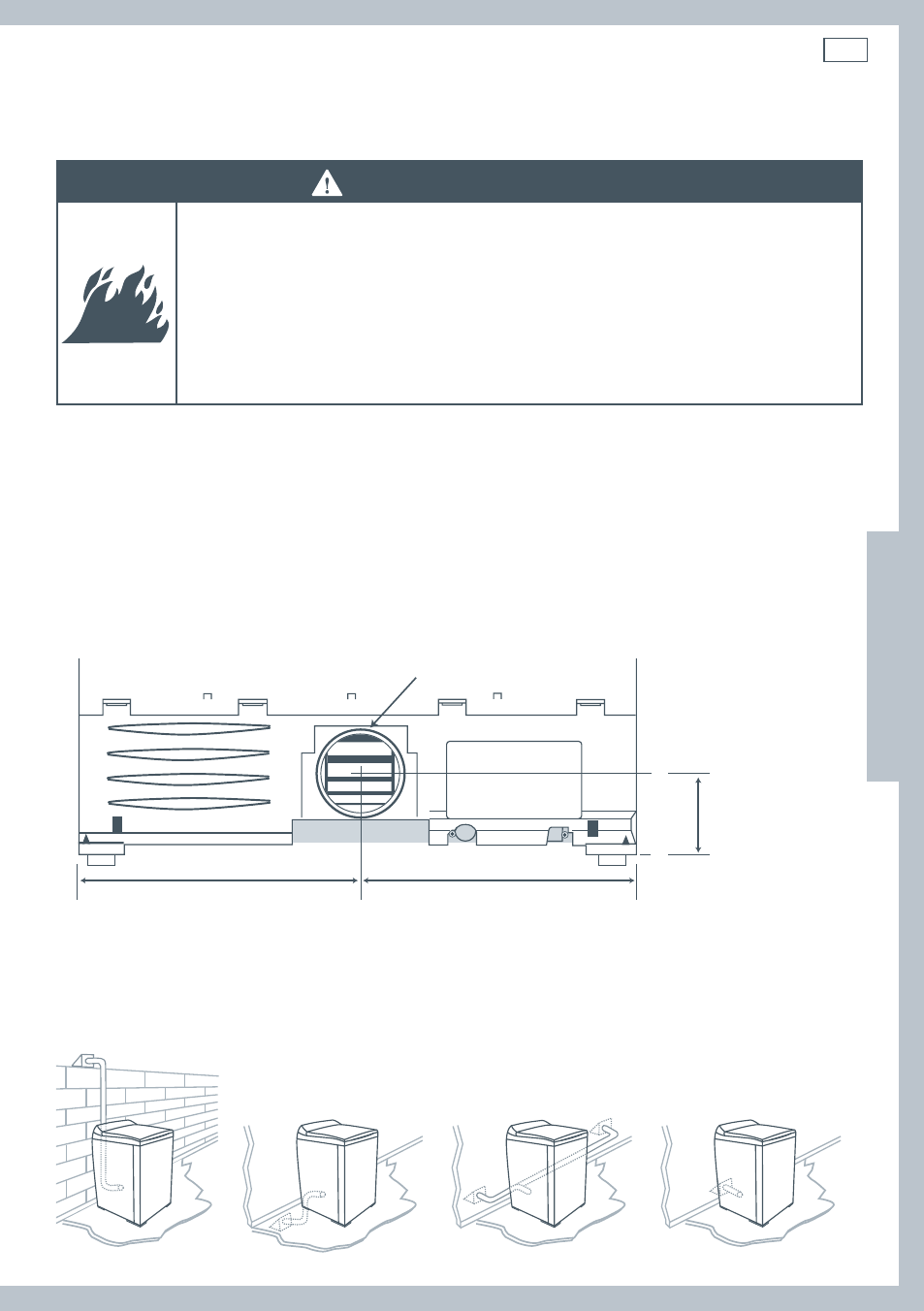

Dibujo 15 Dimensiones del ducto de extracción
Ducto de extracción
No incluye altura
en pies
13 1⁄8 pulgadas (333 mm) 13 7⁄8 pulgadas (352 mm)
4 3⁄8 pulgadas
(111 mm)
3 La ruta del respiradero de extracción puede ir desde la parte posterior de la secadora hacia arriba,
hacia abajo, izquierda, derecha o directamente hacia el exterior.
Remítase al diagrama.
Dibujo 16 Opciones de ventilación
Instructivo de instalación
ES
