Conexiones Eléctricas (modelos eléctricos únicamente)
Lea primero las especificaciones eléctricas y las instrucciones de conexión a tierra en las
páginas 84 – 85.
Los modelos eléctricos de la secadora se fabrican para un sistema de conexión de 3 alambres. El
marco de la secadora se conecta a tierra por medio de un enlace al conductor neutral en el bloque
de conexión de la secadora. Si las normas locales no permiten la conexión a tierra a través del
neutro, el enlace a tierra del bloque de conexión debe retirarse y se deberá utilizar un cable a
tierra por separado.
El enlace a tierra en la secadora debe retirarse para todas las instalaciones de 4 alambres,
incluyendo una construcción nueva, remodelación o coches-casa.
Estas instrucciones de conexión eléctrica le dirán cómo instalar la secadora en las siguientes
circunstancias:
Conexión de 3 alambres cuando las normas locales permiten la conexión a tierra a través del
neutro.
Conexión de 3 alambres más conector a tierra por separado cuando las normas locales no
permiten la conexión a tierra a través del neutro.
Conexión de 4 alambres
Cada una de las conexiones enlistadas arriba puede realizarse con un cable de alimentación
aprobado, o por medio de un cableado directo. Cada instrucción de conexión identifica el Cable
de Alimentación apropiado y cubre los requerimientos para el cableado directo.
Para conexiones de 3 alambres por medio de cables de alimentación
Un cable de alimentación de 3 alambres debe contar con tres alambres de cobre de 10 AWG y
debe hacer juego con un tomacorriente de 3 alambres de tipo NMEA Tipo 10-30R.
Para conexiones de 3 alambres por medio de cableado directo

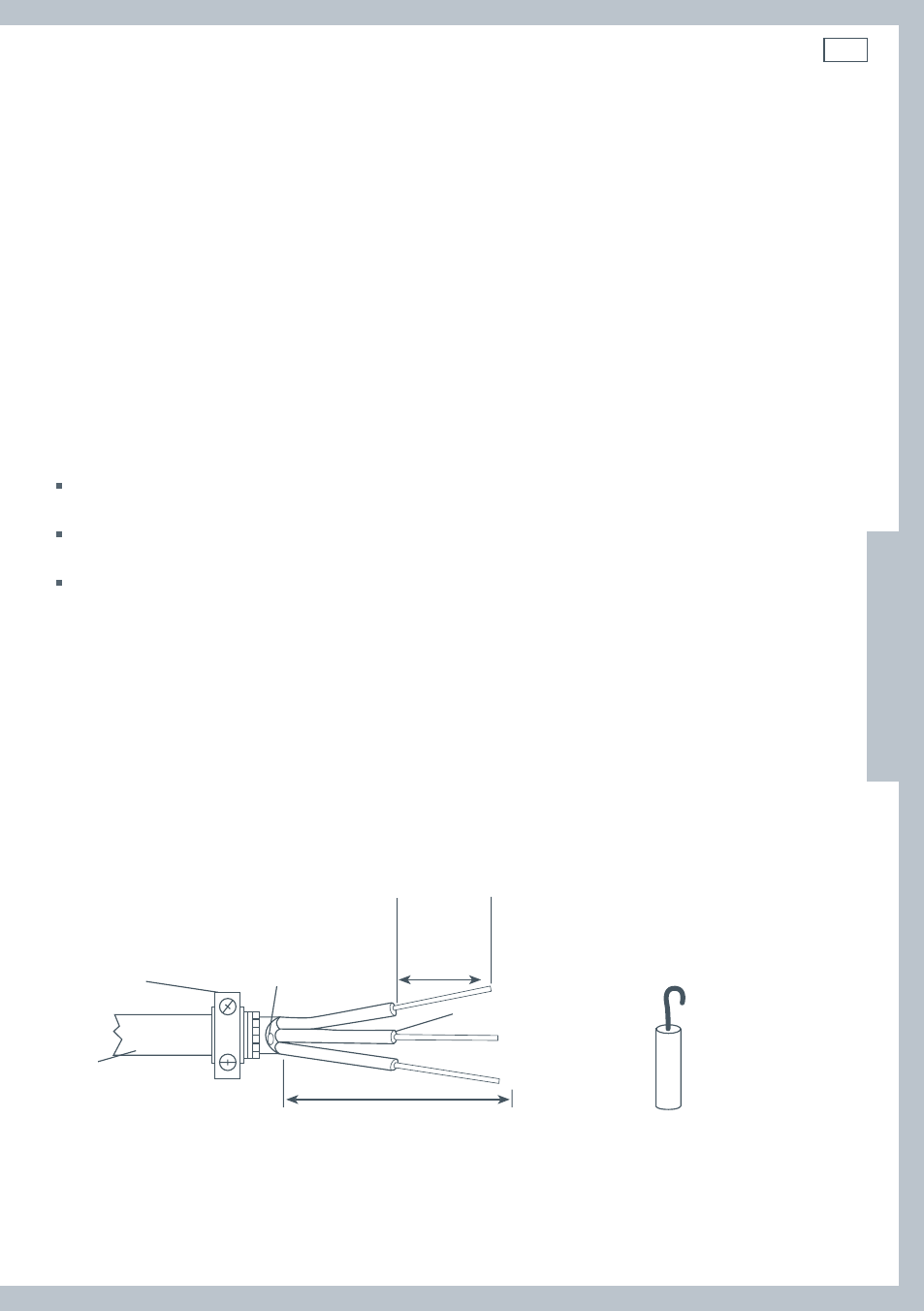

Dibujo 21 Cableado de las conexiones de 3 alambres
3 alambres calibre 10
o, 3 alambres calibre
10, con alambre a
tierra (Romex)
a caja de desconexión
Protector de
¾ pulgadas
aprobado por UL
3 alambres con alambre
a tierra: alambre sin
aislamiento corto. Alambre
no utilizado. Secadora
conectada a tierra por
medio de neutro o
conexión a tierra separada.
1pulgada de
alambres sin
aislamiento
Alambre NEUTRAL
(blanco o central)
4 ¼ pulgadas
Desprenda 4 ¼ pulgadas de la cubierta
exterior del final del cable. Desprenda
el aislamiento en la última pulgada. Si
utiliza un cable de 3 alambres, corte el
aislamiento del alambre parejo con la
protección exterior.
Moldee los extremos
del cable bajo la
forma de un garfio.
Instructivo de instalación
ES
