78
Instructivo de instalación
Extracción
Elija una ruta que sea el camino más recto y directo hacia el exterior. Planee la instalación de
manera que utilice la menor cantidad de codos y vueltas.
Al utilizar codos (conductos rígidos) o al realizar vueltas (conducto de metal flexible de pared
ancha), deje la mayor cantidad de espacio posible. Con conductos de metal flexible y pared
gruesa, pliegue el conducto gradualmente para obtener las curvas necesarias y así evitar
retorcimientos y vueltas de 90°.

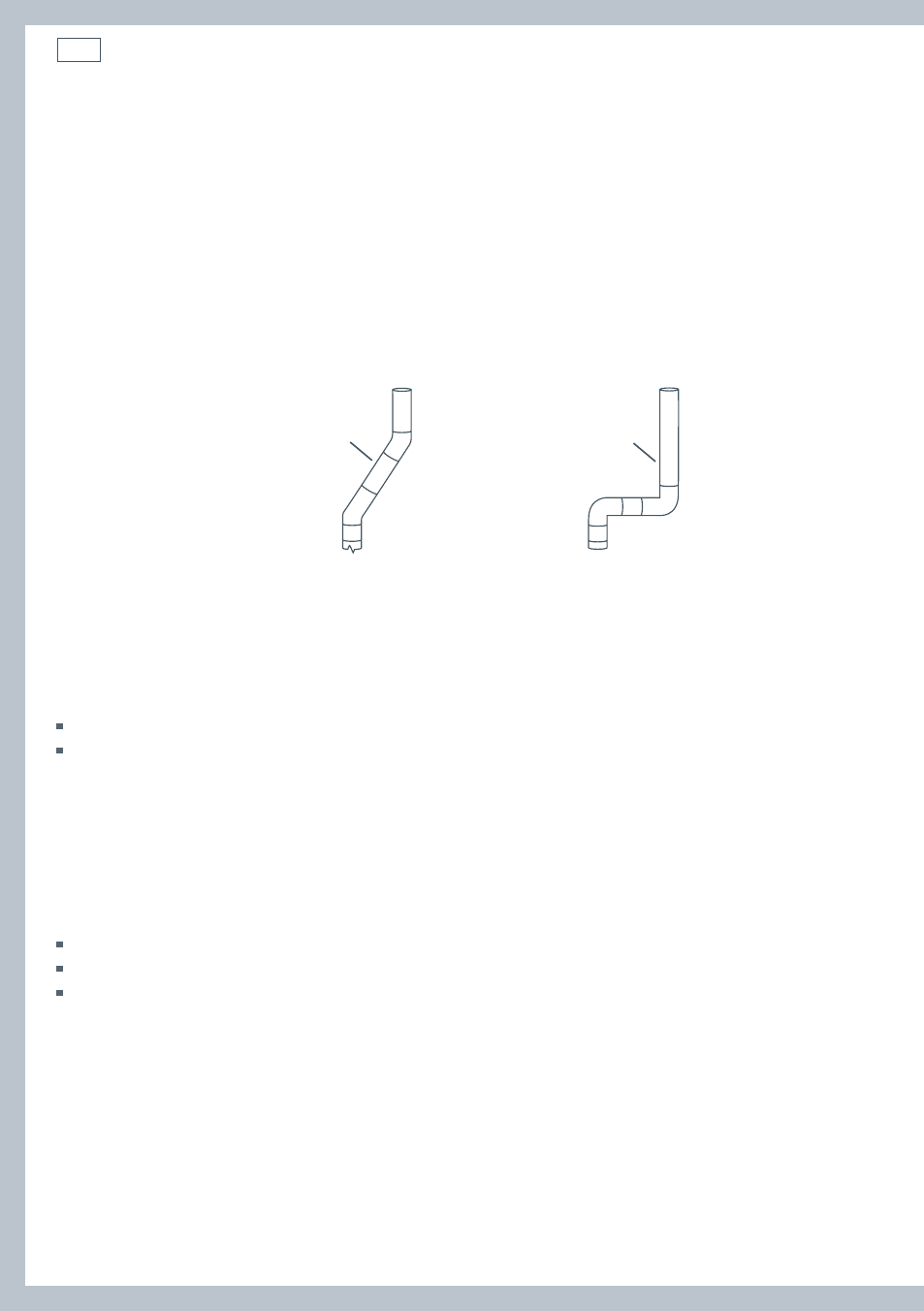

Dibujo 12 Configuraciones de los ductos
recomendable aceptable
Longitud máxima del ducto de extracción
La longitud máxima del sistema de conductos de extracción depende de:
El tipo de conductos (rígidos o de metal flexible de pared gruesa).
La cantidad de codos y curvas utilizados.
1 Vea el gráfico de longitudes del conducto de extracción que haga juego con su tipo de campana,
para encontrar la longitud máxima del conducto a utilizar. No utilice tramos de conductos
mayores a aquellos especificados en los gráficos de longitudes de conductos de extracción (véase
página 79).
Sistemas de conductos de extracción más largos de lo especificado:
Acumularán pelusa creando un peligro latente de incendio.
Acortarán la vida de la secadora.
Reducirán el desempeño, dando por resultado tiempos de secado más largos y un incremento
en el consumo de energía.
2 Determine la cantidad de codos o curvas que necesitará.
3 En la columna en donde se enlista el tipo de conducto de metal que vaya a utilizar (rígido o metal
flexible de pared gruesa), encuentre la longitud máxima del conducto de metal en la misma línea
que la cantidad de codos o curvas a utilizar (véase página 79).
