79
Instructivo de instalación

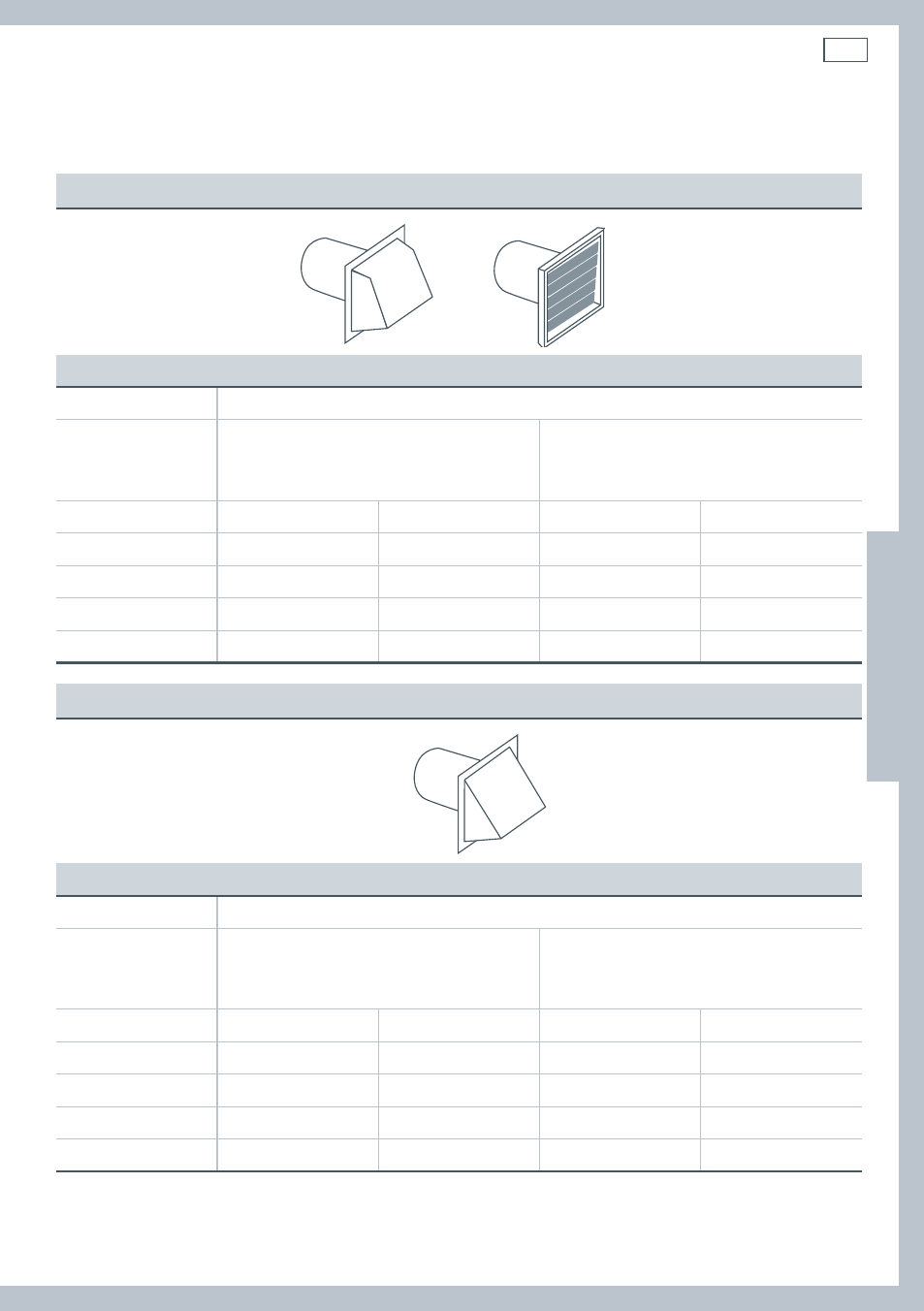

Longitud máxima del ducto de extracción
De preferencia utilice campanas de 4 pulgadas
Si utiliza una campana de 4 pulgadas (100 mm)
Longitud máxima del conducto de metal de 4 pulgadas de diámetro
Numero de
curvas/codos de
90º
Rígidos
Metal flexible de pared ancha
(totalmente extendido)
0 64 pies 19.5 m 36 pies 10.9 m
1 54 pies 16.5 m 31 pies 9.4 m
2 44 pies 13.4 m 27 pies 8.2 m
3 35 pies 10.6 m 25 pies 7.6 m
4 27 pies 8.2 m 23 pies 7.0 m
Campana aceptable de 2 ½ pulgadas
Si utiliza una campana de 2 ½ pulgadas (60 mm)
Longitud máxima del conducto de metal de 4 pulgadas de diámetro
Cantidad de
codos o curvas
de 90º.
Rígidos
Metal flexible de pared ancha
(totalmente extendido)
0 58 pies 17.6 m 28 pies 8.5 m
1 48 pies 14.6 m 23 pies 7.0 m
2 38 pies 11.5 m 19 pies 5.7 m
3 29 pies 8.8 m 17 pies 5.1 m
4 21 pies 6.4 m 15 pies 4.5 m
Para los sistemas de extracción que no aparezcan en las tablas de longitudes de ductos de
extracción (como unidades múltiples de conexión a red, cámaras de admisión y ventiladores
eléctricos), llame a nuestro Centro de Atención al Cliente
LLAMADA SIN COSTO 1 888 9 FNP USA (1 888 9 367 872).
ES
