88
Instructivo de instalación
Conexiones Eléctricas (modelos eléctricos únicamente)
Para conexiones de 4 alambres por medio de cables de alimentación
Un cable de alimentación de 4 alambres debe contar con cuatro alambres de cobre de 10 AWG
y debe hacer juego con un tomacorriente de 4 alambres de tipo NMEA Tipo 10-30R. El cuarto
alambre (conductor a tierra) debe estar identificado por una cubierta verde, y el alambre neutro
debe estar identificado por una cubierta blanca.
Para conexiones de 4 alambres por medio de cableado directo

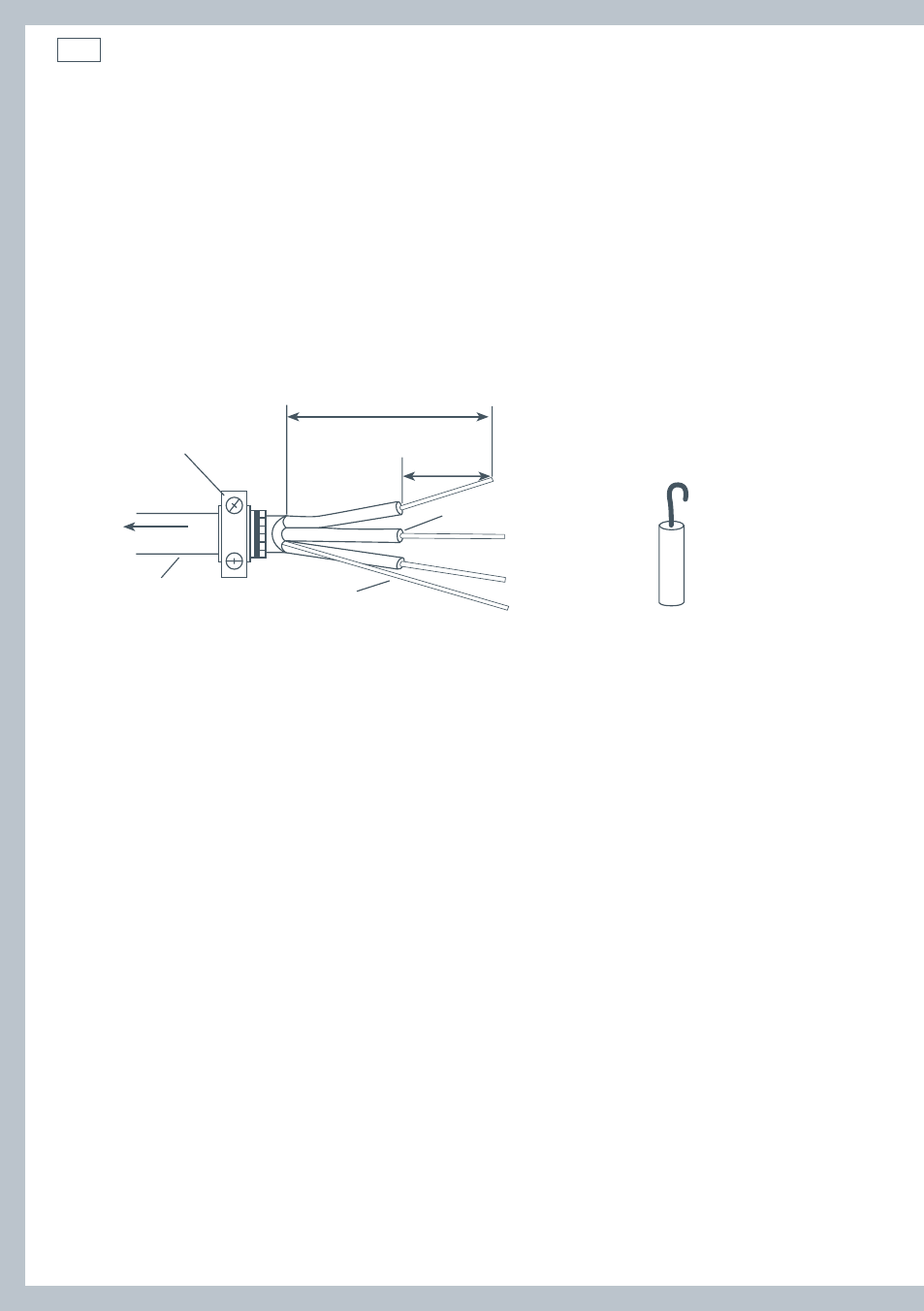

Dibujo 22 Cableado de las conexiones de 4 alambres
Protector de
¾ pulgadas
aprobado por UL
a caja de
desconexión
3 alambres calibre 10, con
alambre a tierra (Romex)
alambre a tierra
sin revestimiento
Alambre NEUTRAL
(blanco o central)
1pulgada de
alambres sin
aislamiento
4 ¼ pulgadas
Desprenda 4 ¼ pulgadas de la cubierta
exterior del final del cable. Desprenda el
aislamiento en la última pulgada.
Moldee los extremos
del cable bajo la
forma de un garfio.
