74
Instructivo de instalación
Dimensiones
Verifique que exista el espacio libre suficiente para que la tapa pueda abrirse totalmente.

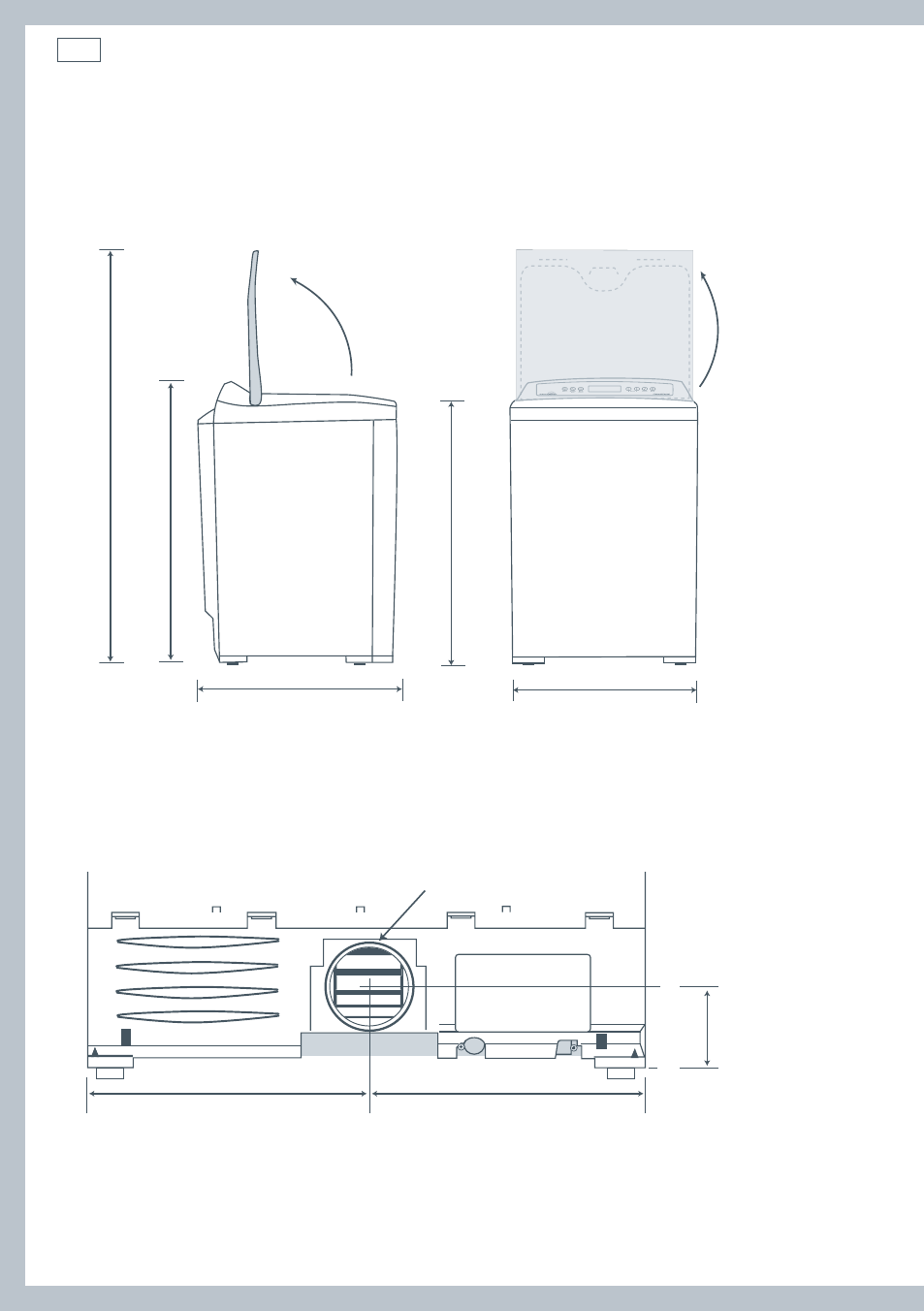

Dibujo 6 Dimensiones de su AeroSmart
56 pulgadas (1422 mm)
39 3/4 pulgadas – 41 5⁄16 pulgadas
(1010 – 1050 mm)
27 9⁄16 pulgadas (700 mm)
37 pulgadas – 37 5⁄8 pulgadas
(925 – 955 mm)
27 pulgadas (685 mm)
Ubicación del ducto de salida
Dibujo 7 Dimensiones del ducto de extracción
Ducto de extracción
No incluye altura
en pies
13 1⁄8 pulgadas (333 mm) 13 7⁄8 pulgadas (352 mm)
4 3⁄8pulgadas
(111 mm)
