APPENDIX

A-8

Manual 0-2871

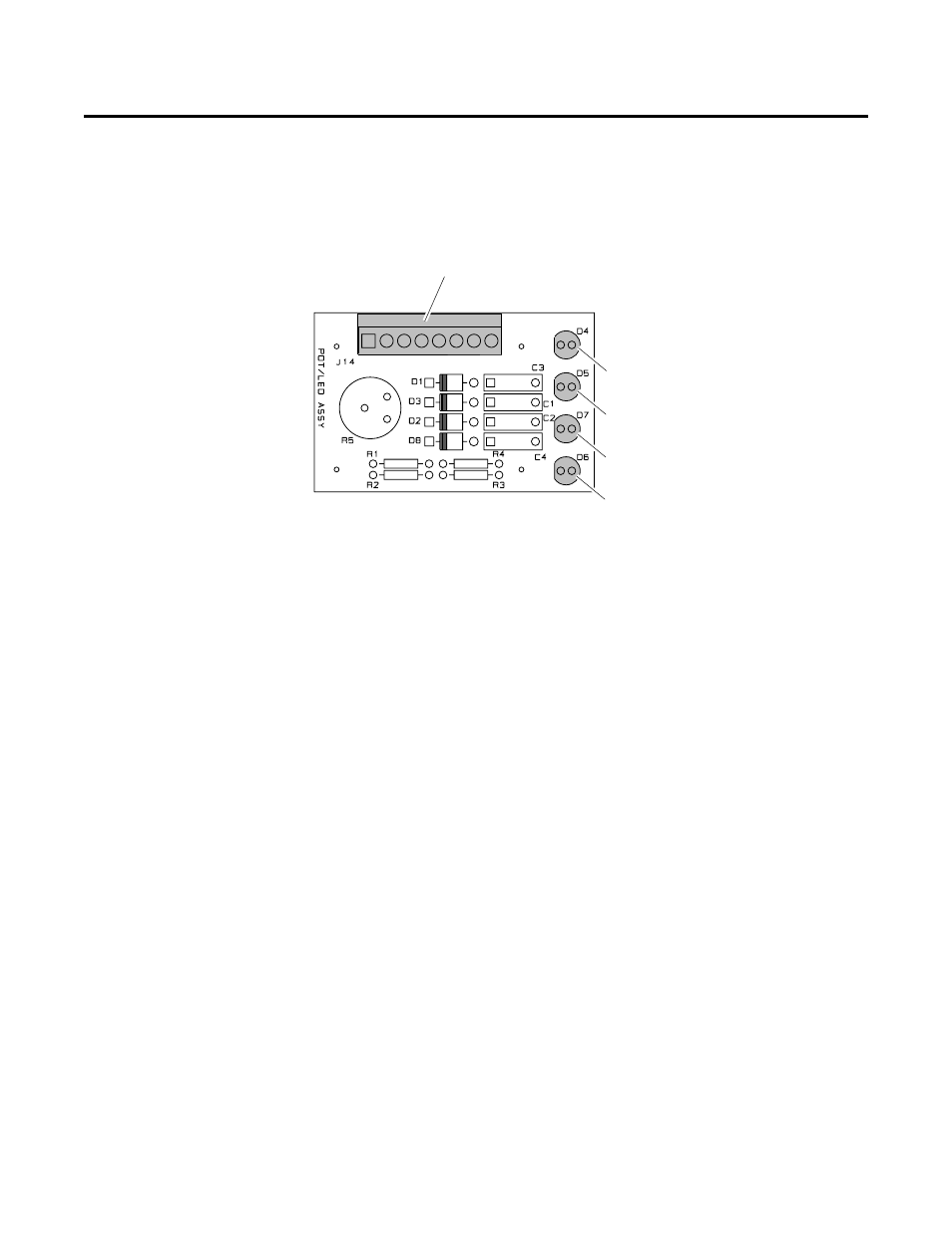

APPENDIX 7: LED/POT PC BOARD LAYOUT

J14

D4

D5

D7

D6

A-01206

Pot/LED PC Board Signals

J14-1

+10 vdc from Logic PC Board (J27-1) Pot High

J14-2

Current Control to Logic PC Board (J27-2) Pot Wiper

J14-3

Return for Current Control from Logic PC Board (J27-3) Pot Low

J14-4

12vdc (J27-4)

J14-5

Logic Low Signal for AC OK Indicator from Logic PC Board (J27-5)

J14-6

Logic Low Signal for GAS Indicator from Logic PC Board (J27-6)

J14-7

Logic Low Signal for TEMP Indicator from Logic PC Board (J27-7)

J14-8

Logic Low Signal for DC Indicator from Logic PC Board (J27-8)

D4

Front Panel AC Indicator

D5

Front Panel TEMP Indicator

D6

Front Panel DC Indicator

D7

Front Panel GAS Indicator
