HT710
ES - 11
4.4.6. Prueba diodos
ATENCION
Antes de realizar cualquier prueba de diodos asegurarse que el circuito en
examen no este alimentado y que eventuales condensadores presentes
estén descargados.
RAN
GE
HO
LD

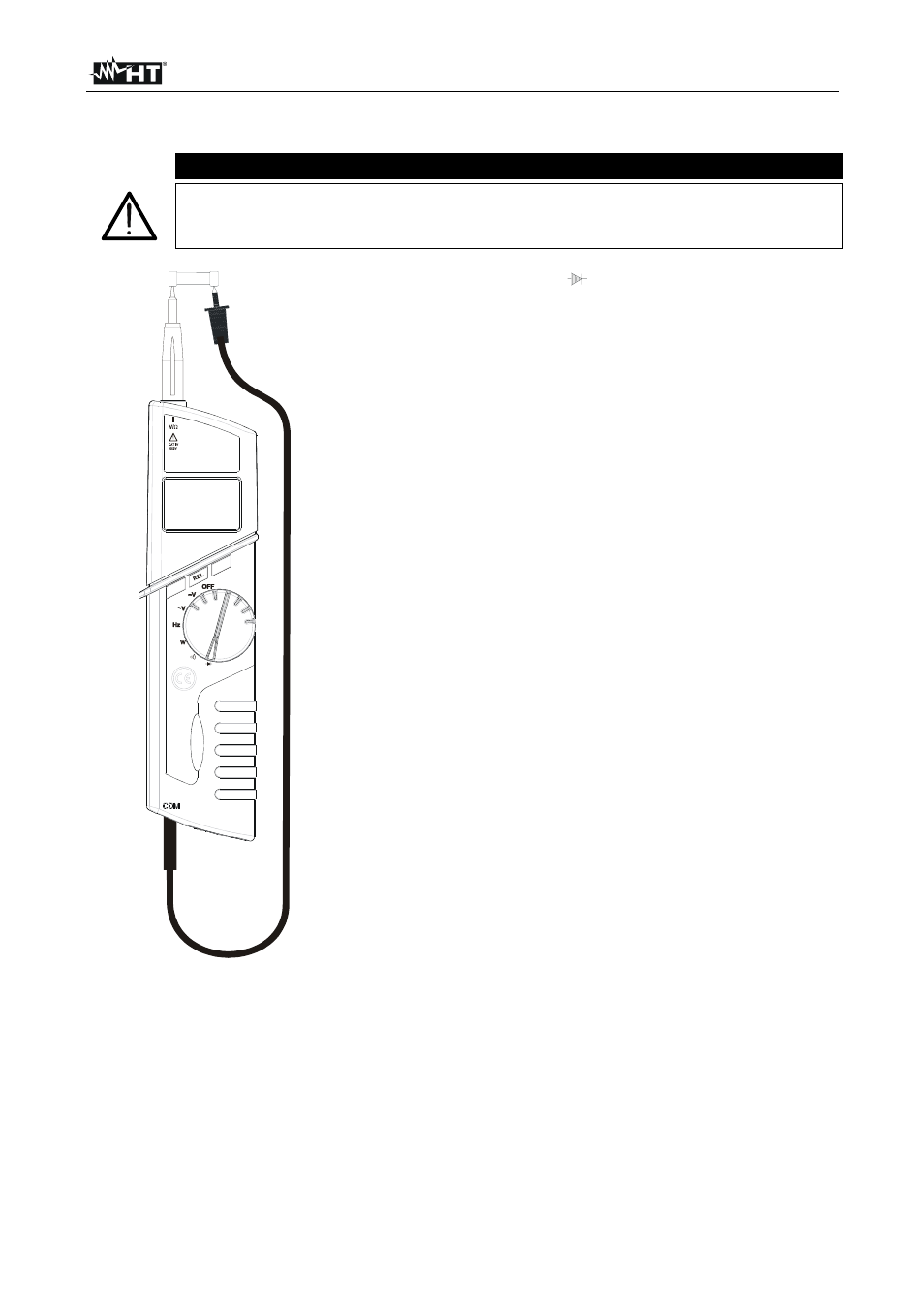

Fig. 8: Prueba de diodos
1. Seleccione la posición .
2. Inserte el cable negro en el terminal de entrada COM y
la punta roja en el terminal de entrada V+/Ω (Fig. 7).
3. Conecte la punta roja en el ánodo del diodo y la punta
negra al cátodo. El multimetro visualiza la tensión de
polarización directa hasta aprox. 1 V. Esta tensión es
tipicamente 0.4 ~ 1.0 V.
4. El mensaje "
O.L
" indica que la tensión en examen es
superior al valor maximo medible del instrumento o
bien que las conexiones del instrumento al diodo estan
invertidas.
