4.4.6. Prova diodi
ATTENZIONE
Prima di effettuare qualunque prova di diodi accertarsi che il circuito in
esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.
RAN
GE
HO
LD

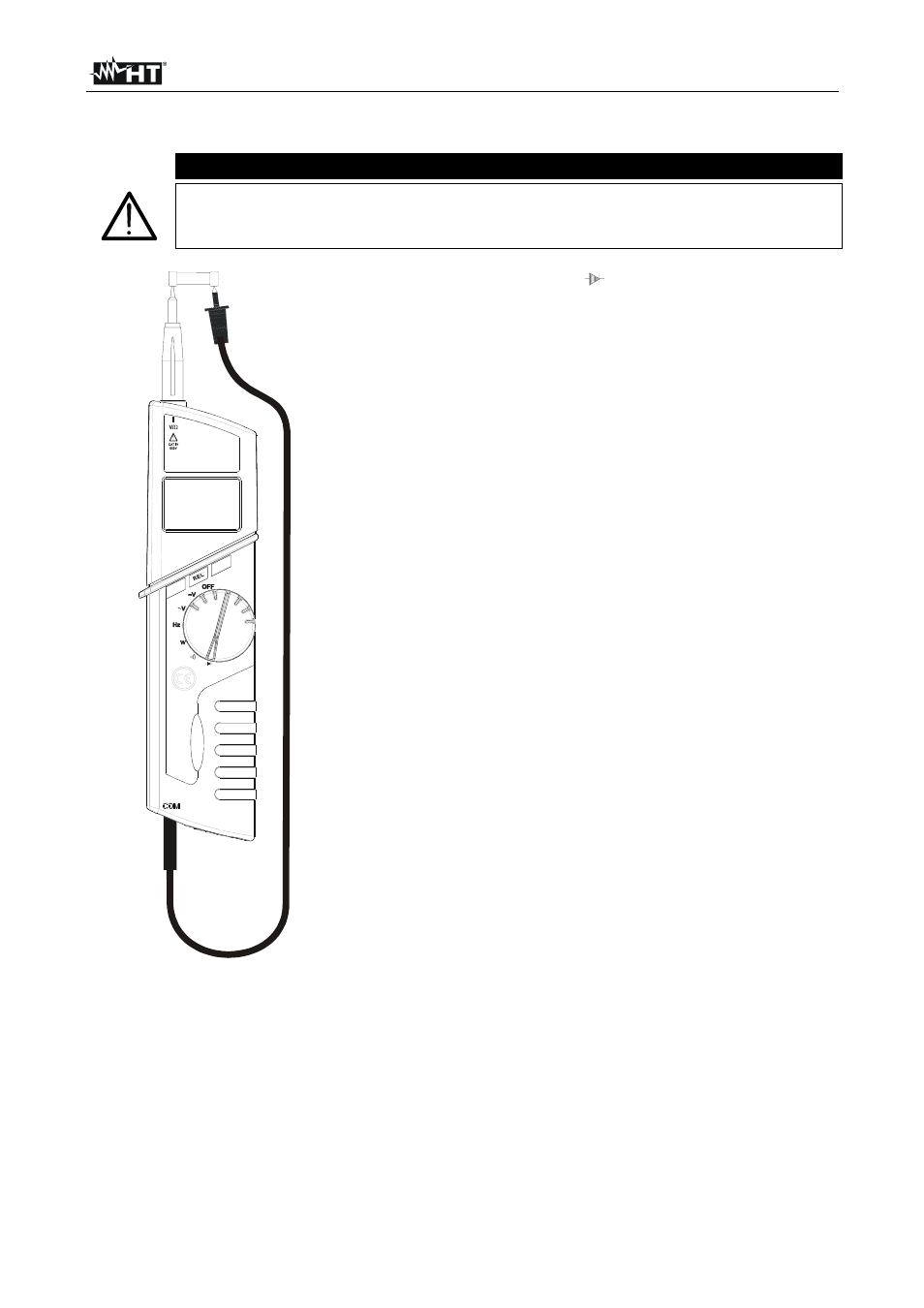

Fig. 8: Prova diodi
1. Selezionare la posizione .
2. Inserire il puntale nero nel terminale di ingresso COM e
il puntale rosso nel terminale di ingresso V+/Ω (Fig. 7).
3. Connettere il puntale rosso all’anodo del diodo ed il
puntale nero al catodo. Il multimetro visualizza la
tensione di polarizzazione diretta fino a circa 1 V. Tale
tensione è tipicamente 0.4 ~ 1.0 V.
4. Il messaggio "
O.L
" indica che la tensione in esame è
superiore al valore massimo misurabile dallo strumento
oppure che si sono invertite le connessioni sopra
descritte.
