4.4.5. Prueba de continuidad
ATENCION
Antes de realizar cualquier prueba de continuidad asegurarse que el
circuito en examen no este alimentado y que eventuales condensadores
presentes estén descargados.
RAN
GE
HO
LD

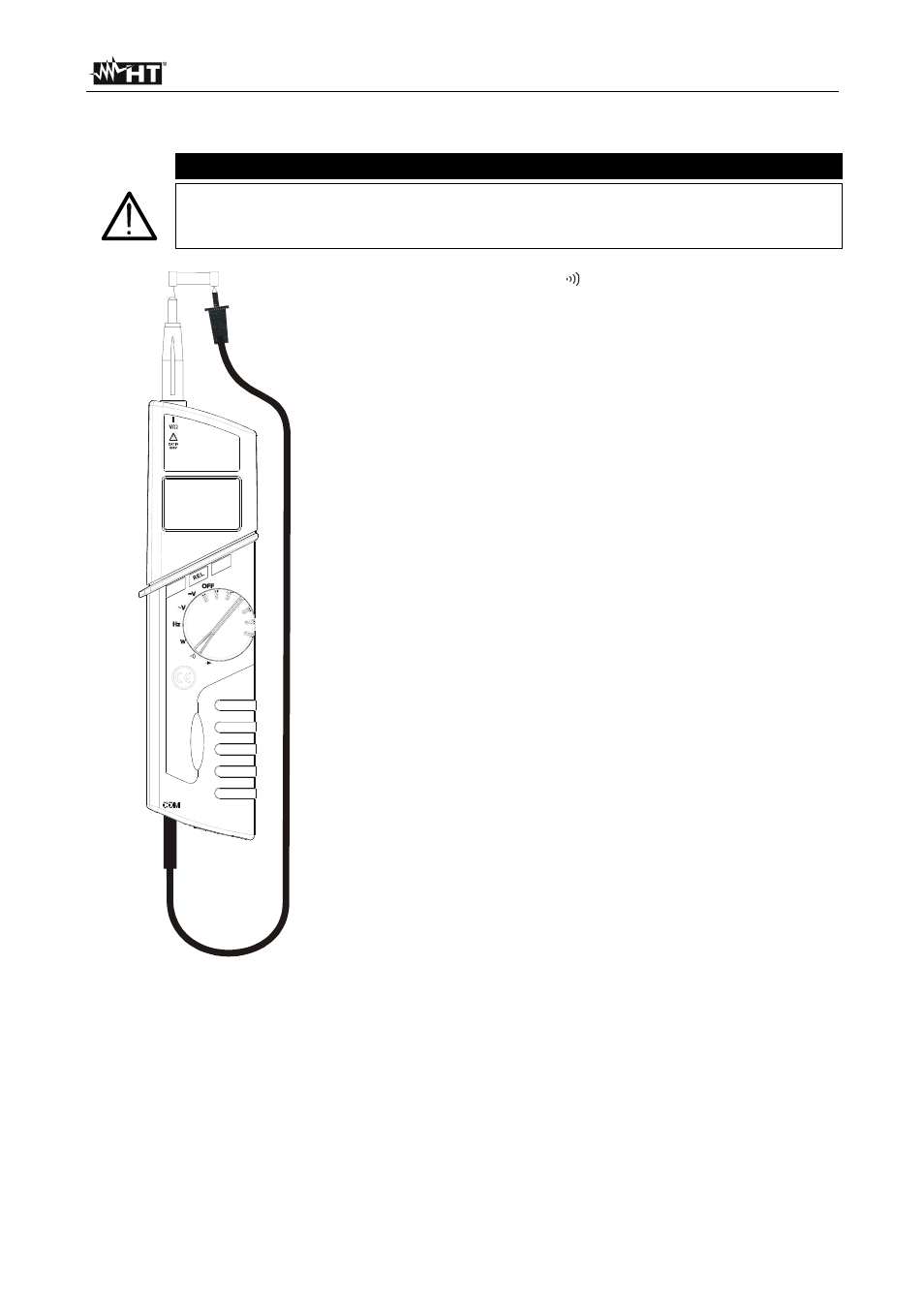

Fig. 7: Prueba de continuidad
1. Seleccione la posición .
2. Inserte el cable negro en el terminal de entrada COM y
la punta roja en el terminal de entrada V+/Ω (Fig. 7).
3. Posicione las puntas en los puntos deseados del
circuito en examen; el valor de la resistencia se
visualizará con selección automática del margen.
4. El mensaje "
O.L
" indica que la resistencia en examen
es superior al valor maximo medible del instrumento.
5. Mientras se realiza una prueba de continuidad el
indicador acústico emite una señal sonora si la
resistencia en examen es inferior a 50
Ω.
6. Para el uso de las funciones HOLD, REL y RANGE ver
capítulo 4.2.
