14

Pin

Assignment

1

Ground

2

Right In -

3

Left In-

4

Right Out -

5

Left Out -

6

Right In +

7

Left In +

8

Right Out +

9

Left Out +

DB-9
Female

Balanced Analog I /O Connector

1

2

3

4

5

6

7

8

9

SX22 Balanced I/O to XLR

1

2

3

4

5

6

7

8

9

Balanced In - XLR male shell, female pins

Left

Right

1

- 2

+ 3

GND

Right

Balanced Out - XLR female shell, male pins

1

1

1

+ 3

Left

- 2

- 2

+ 3

- 2

+ 3

SX22 Unbalanced I/O to RCA

1

2

3

4

5

6

7

8

9

Left

Unbalanced Out - Female RCA

Right

Left

Right

Unbalanced In - Female RCA

?
?

?
?

?
?

?
?

?
?

?
?

?
?

?
?

2

4

6

8

10 12 14 16

1

3

5

7

9

11 13 15

Balanced Analog Header

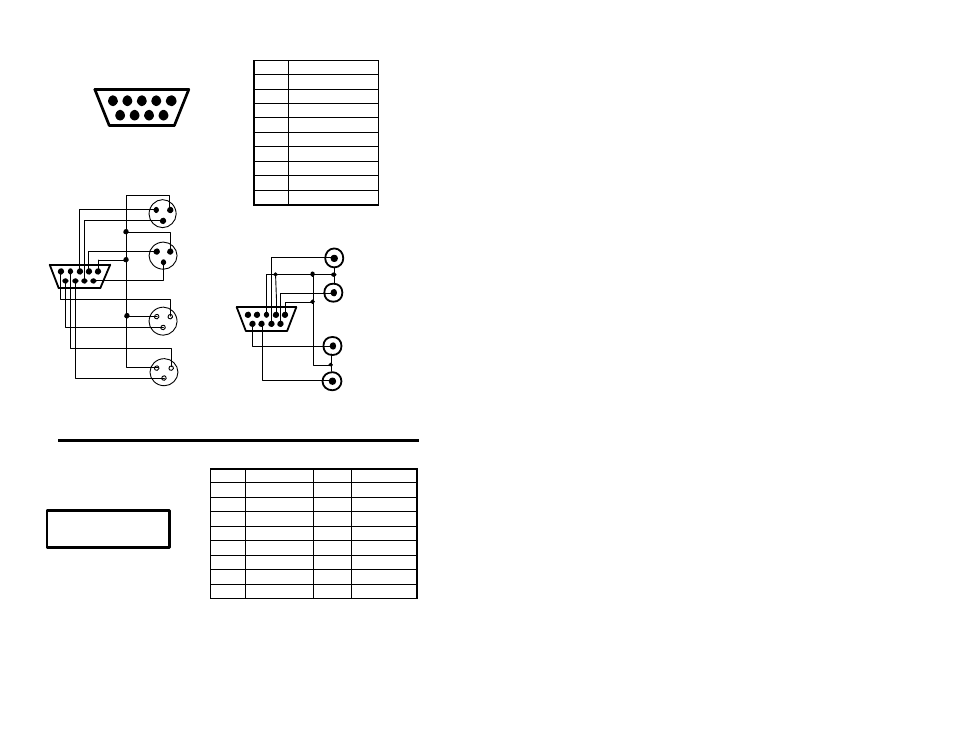

Figure 7: SX-22, 23e and 26 Balanced Connectors

Pin

Assignment

Pin

Assignment

1

Right In +

2

Ground

3

Right In -

4

Ground

5

Left In +

6

Ground

7

Left In-

8

Ground

9

Right Out +

10

Ground

11

Right Out -

12

Ground

13

Left Out +

14

Ground

15

Left Out -

16

Ground
