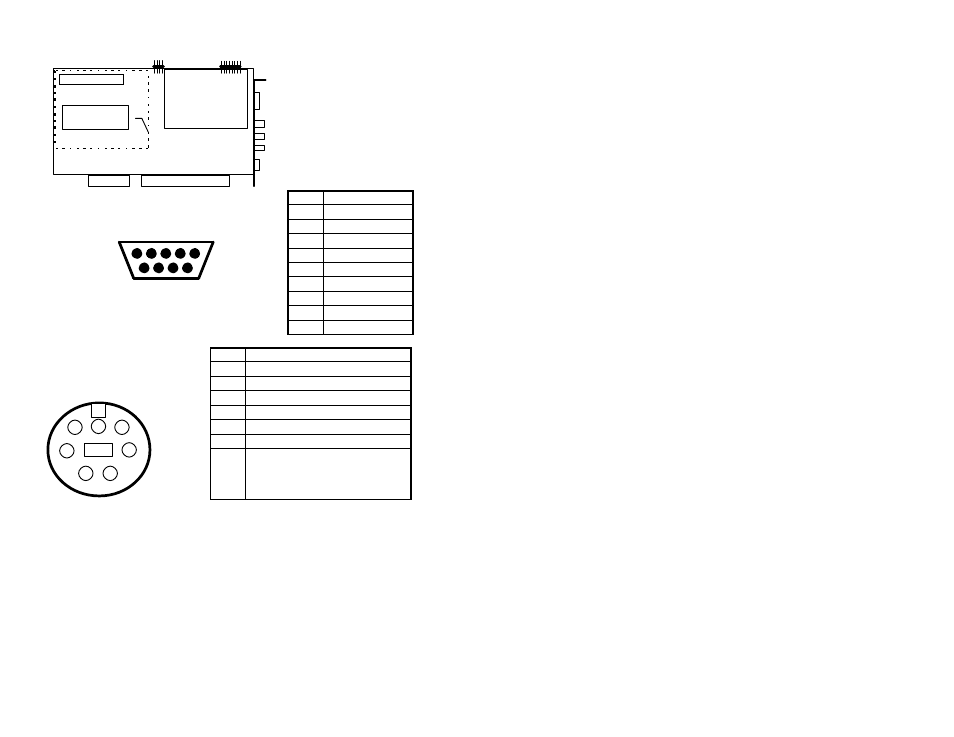

Figure 5: SX-9 and 11 Connector Locations
AES/EBU Digital:
7 pin Mini DIN jack. Professional AES/EBU: EIAJ CP-340
Type I / IEC-958 Pro or Consumer S/PDIF: EIAJ CP-340
Type II / IEC-958 Consumer
DB-9
Female
Balanced Analog I /O Connector
1
2
3
4
5
6
7
8
9
Pin
Assignment
1
Gnd
2
nc
3
nc
4
Right Out -
5
Left Out -
6
nc
7
nc
8
Right Out +
9
Left Out +
Pin
Assignment
1
Ground
2
nc
3
Out - AES/EBU+ or S/PDIF+
4
nc
5
Out - AES/EBU - or S/PDIF-
6
nc
7
AES/SPDIF sense - This line should
be connected to Ground for
AES/EBU operation and left floating
for S/PDIF
1
3
5
2
4
6
7 pin Mini DIN Female
7
Stereo Mini Headphones
DB-9 Balanced Out
Unbalanced Right
Unbalanced Left
SX-9/SX-11
Adapter # Jumper Block
AES/EBU, S/PDIF Digital Out
Balanced Analog Header
????????????????????
????????????????????
SP-100 Header
SP-100
apt-X adapter
