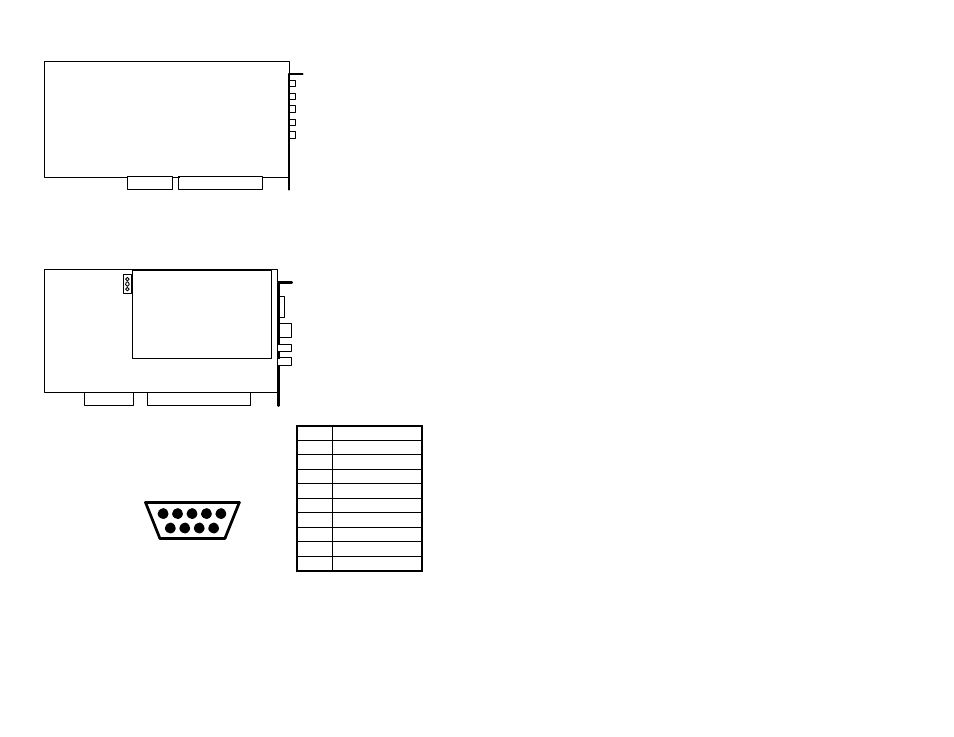

Figure 3: SX-12a, SX-20 Connector Locations
Figure 4: SX-7 Connector Locations
RIGHT LINE IN
LEFT LINE IN
HEADPHONE OUTPUT *
RIGHT LINE OUTPUT
LEFT LINE OUTPUT
* Stereo Headphones
SX-12a/SX-20
Headphones
DB-9 Balanced Out
Unbalanced Right
Unbalanced Left
SX-7
JP1
1
LEFT
RIGHT
GND
Pin
Assignment
1
Gnd
2
nc
3
nc
4
Right Out -
5
Left Out -
6
nc
7
nc
8
Right Out +
9
Left Out +
DB-9
Female
Balanced Analog I /O Connector
1
2
3
4
5
6
7
8
9
