Anschließen der Kamera
1.
Verbinden Sie den Anschluss VIDEO an der Rückseite
der Kamera mit dem Video-Eingangsanschluss des
Monitors.
2.
Schließen Sie die Kamera an die jeweils vorgesehene
Stromversorgung an.
HCC334L/LX, HCC484L/LX: 12 VDC oder 24 VAC
HCC335LX, HCC485LX: 230 VAC
3.
Verbinden Sie das Netzteil mit dem Stromnetz. Die
Betriebsanzeige-LED (PWR) leuchtet und signalisiert
damit, dass die Kamera Stromversorgung erhält.
Wenn diese LED nicht leuchtet, überprüfen Sie alle
Verbindungen und die Stromversorgung.

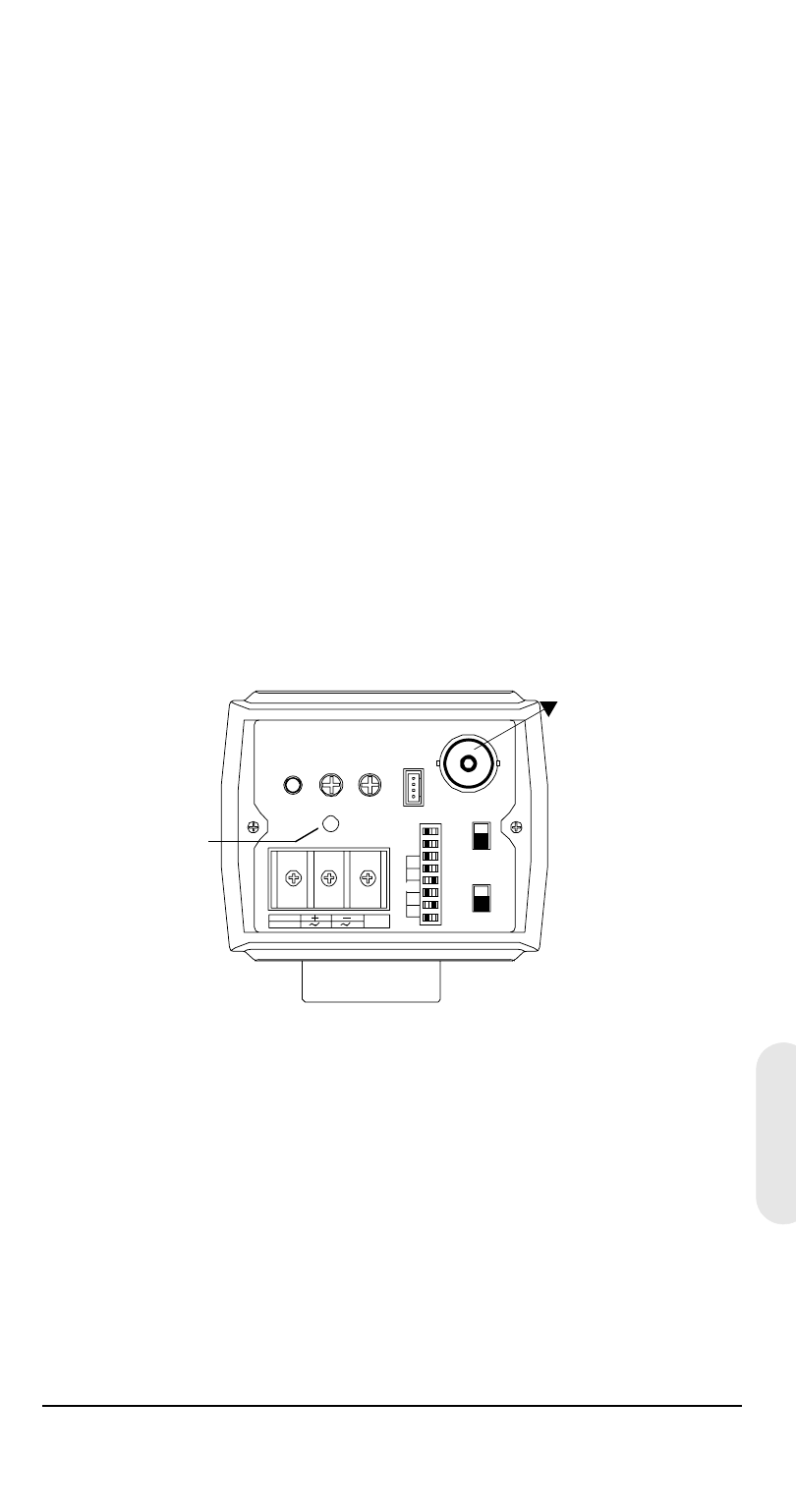

Abbildung 7
Anschlüsse an der Kamera
P U S H
L O C K
IR IS
L E V E L
V-P H
P W R
V ID E O
L /L
IN T
V S D
D C
M E
A I
B LC
F L
AG C
W B 3
W B 2
W B 1
E E
A E S
O F F
G N D
D C 12V
AC 24V
Monitor
Betriebsanzeige-
LED
Abbildung zeigt Ausführung mit
Kleinspannungsversorgung
(HCC334L/LX, HCC484L/LX)
