Einrichten der Kamera
Abbildung 3
zeigt die werkseitigen Voreinstellungen der
DIP-Schalter. Die dynamische Verstärkungsregelung
(Automatic Gain Control, AGC) und der automatische
Weißabgleich mit Voreinstellung (Auto White Balance
Control, AWC) sind auf ON (Ein) gestellt.

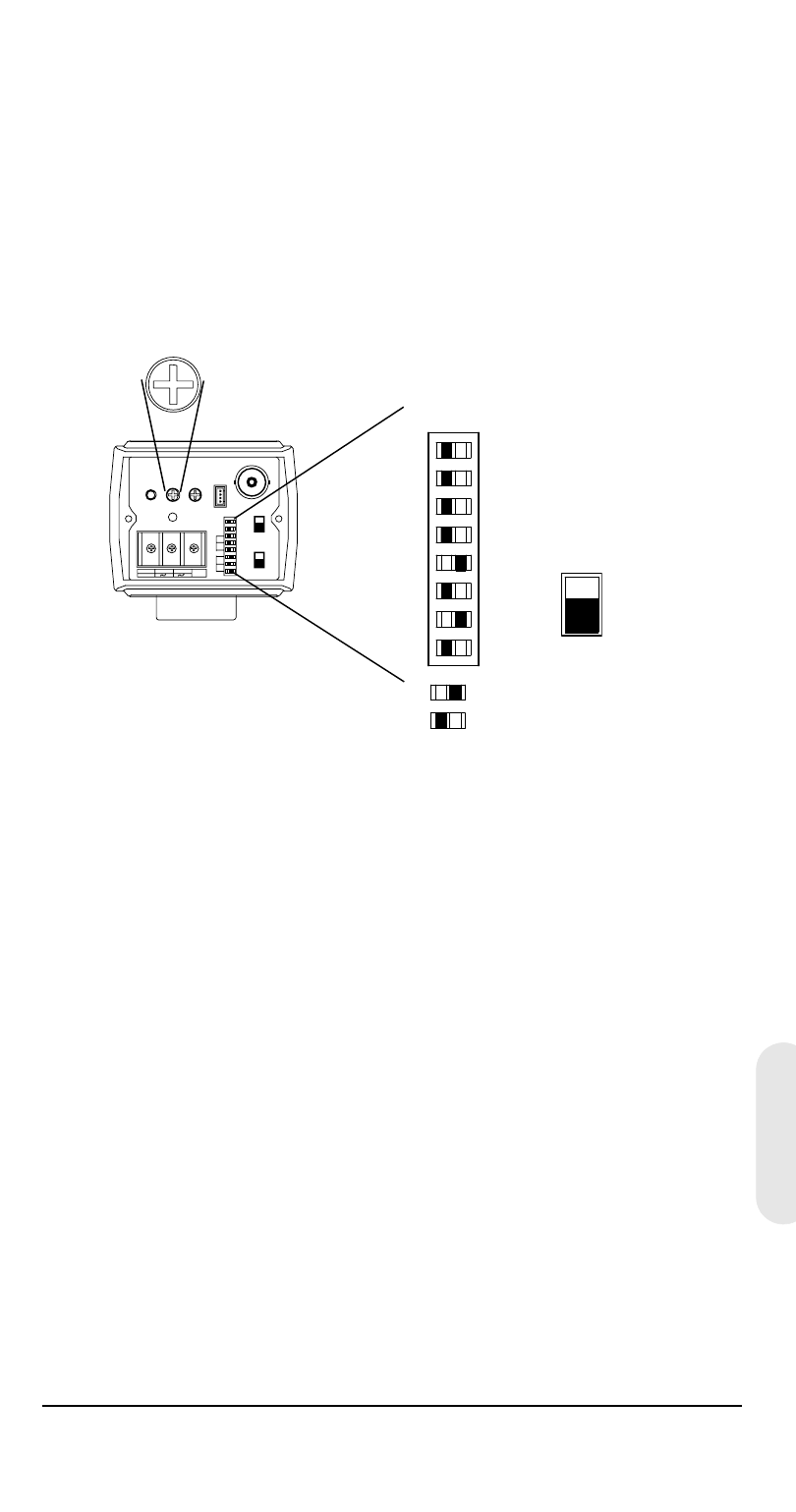

Abbildung 3
Werkseitige Voreinstellung der DIP-Schalter
Auswählen des Objektivs
Manuelles Objektiv
Stellen Sie den DIP-Schalter EE/ME an der Rückseite der
Kamera auf EE (siehe
Abbildung 3
). Stellen Sie den
Schalter AES/AI auf AES. EE und AES sind die typischen
Einstellungen.
Objektiv mit einstellbarer Brennweite und
automatischer Blende
Objektive mit einstellbarer Brennweite und automatischer
Blende (Direktantrieb [DC] oder Videoantrieb [VSD])
werden an dem 4-poligen Objektivanschluss an der Seite
der Kamera angeschlossen. Stellen Sie den DIP-Schalter
AES/AI auf AI. EE und AI sind die typischen Einstellungen.
Wenn Sie eine andere Belichtung einstellen möchten,
beachten Sie die Hinweise im Abschnitt siehe
.
Gleichspannungsgesteuertes Objektiv (DC)
1.
Stellen Sie den Schalter VSD/DC an der Rückseite der
Kamera auf DC. Stellen Sie den DIP-Schalter AES/AI auf AI.
