Instalación de la cámara
La
Figura 3
muestra los valores del conmutador DIP
definidos en fábrica. El control automático de ganancia
(AGC) y el control automático de balance de blancos (AWC)
están en posición ACT.

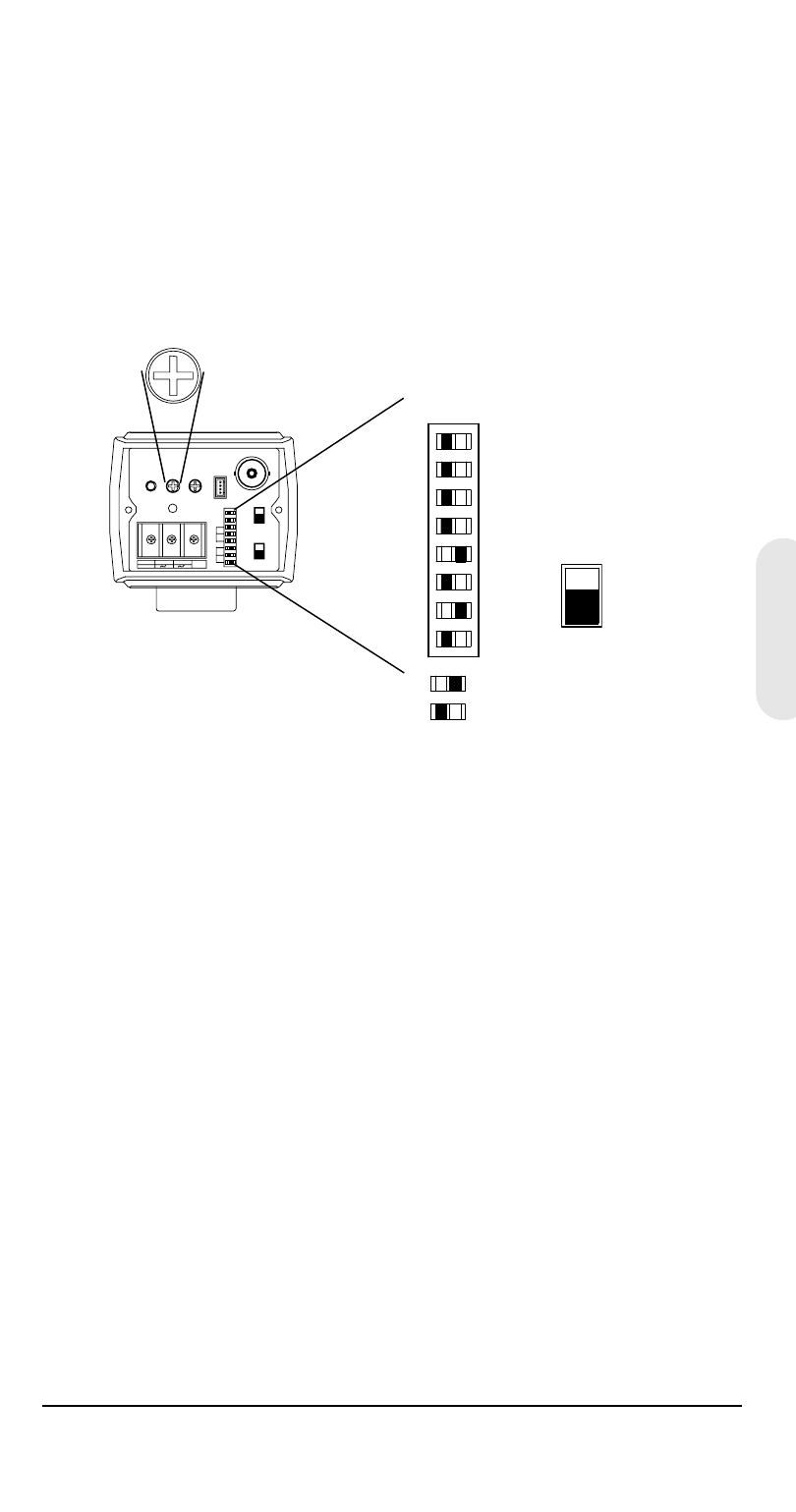

Figura 3
Valores del conmutador DIP definidos en fábrica
Selección de lentes
Lentes manuales
Cambie el conmutador EE/ME DIP de la parte posterior de la
cámara (véase
Figura 3
) a EE. Cambie el conmutador AES/AI
a AES. EE y AES son los valores de configuración normales.
Lentes autoiris varifocales
Las lentes autoiris varifocales (control directo [DC] ó control
tipo vídeo [VSD]) están conectadas a la cámara a través de
un conector cuadrado de cuatro patillas situado en un lateral
de la cámara. Cambie el conmutador AES/AI DIP a AI.
EE y AI son los valores de configuración normales.
Para establecer otra exposición, Consulte
Lentes de control directo (DC)
1.
Cambie el conmutador VSD/DC situado en la parte
posterior de la cámara a DC. Cambie el conmutador
AES/AI DIP a AI.
EE
AES
OFF
OFF
OFF
OFF
OFF
OFF
ME
AI
BLC
FL
AGC
WB3
WB2
WB1
VSD
DC
IRIS
LEVEL
-
+
PUSH
LOCK
IRIS
LEVEL
V-PH
PWR
VIDEO
L/L
INT
VSD
DC
ME
AI
BLC
FL
AGC
WB3
WB2
WB1
EE
AES
OFF
GND
DC 12V
AC 24V
= ON
= OFF
