Branchement de la caméra
1. Raccordez le connecteur VIDEO à l’arrière de la
caméra au connecteur d’entrée vidéo de votre
moniteur.
2. Branchez la caméra sur une alimentation électrique
adaptée à votre installation.
HCC334L/LX, HCC484L/LX : alimentation 12 V CC
ou 24 V CA.
HCC335LX, HCC485LX : alimentation 230 V
3. Branchez l’alimentation électrique. Le voyant LED
d’alimentation (PWR) s’allume pour indiquer que la
caméra reçoit de l’électricité. Si le voyant ne s’allume
pas, vérifiez les branchements et la source
d’alimentation.

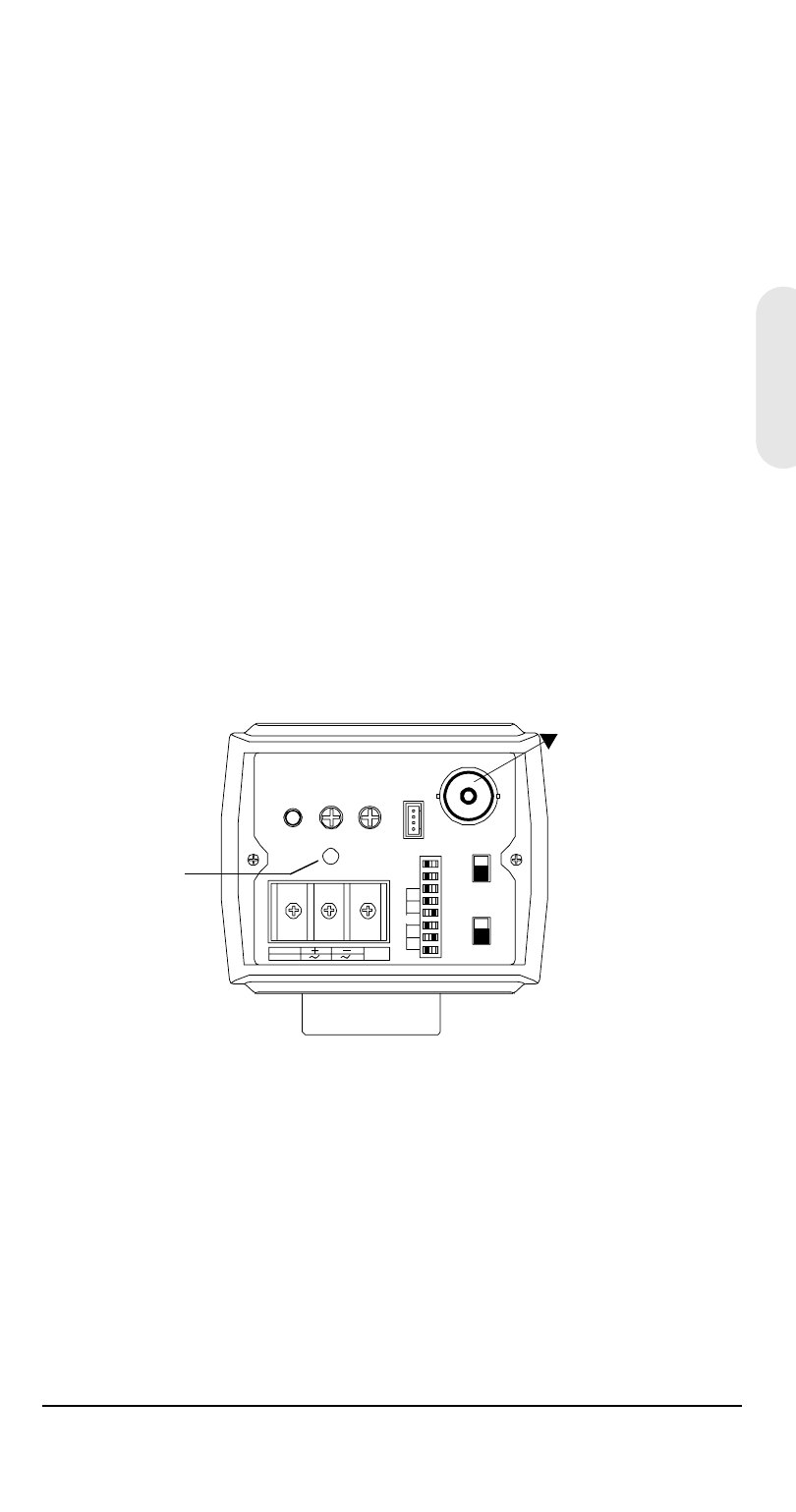

Figure 7 Branchements de la caméra
P U S H
L O C K IR IS
L E V E L
V-P H
P W R
V ID E O
L /L
IN T
V S D
D C
M E
A I
B LC
F L
AG C
W B 3
W B 2
W B 1
E E
A E S
O F F
G N D D C 12V
AC 24V
Moniteur
Voyant LED
d’alimentation
Modèle basse tension représenté
(HCC334L/LX, HCC484L/LX)
