Einstellungen an der Kamera
Funktionen der Kamera

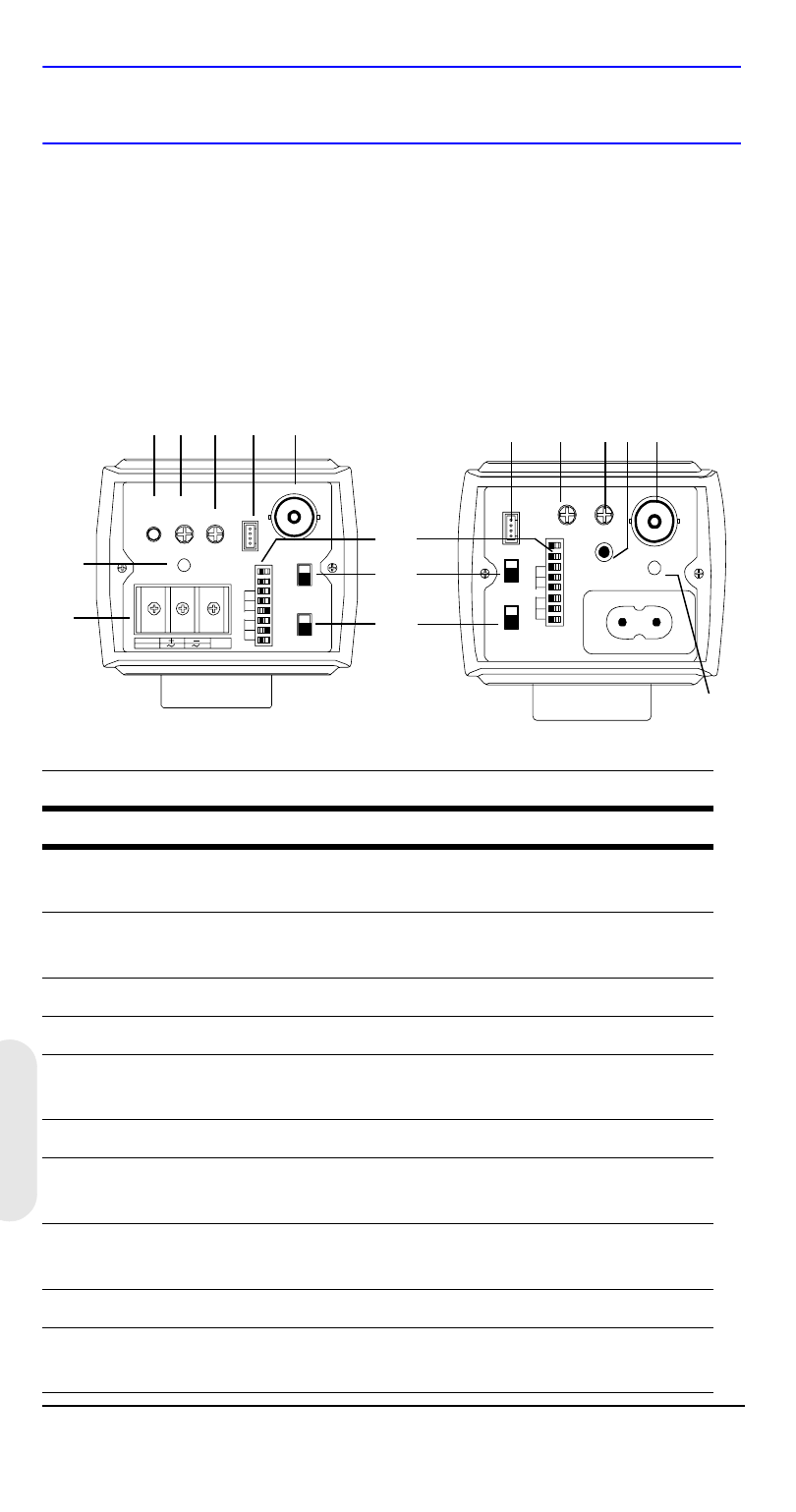

Abbildung 2 Rückansicht der Kamera
Legende
# Beschreibung
1 DIP-Schalter für die Einstellung des Betriebsmodus
(siehe
Abbildung 3 )
2 Auswahlschalter für Objektiv mit automatischer Blende
(VSD für Video und DC für Direktantrieb)
3 Auswahlschalter für die Synchronisierung
4 Video-Ausgangsanschluss
5 Stromversorgungseingang (24 VAC, dreipolig, nur bei
Kleinspannungsversorgung)
6 Betriebsanzeige-LED
7 Einstellung der Blendenweite für Objektiv mit direkt
angetriebener Blende
8 Einstellung der V-Phase bei aktivierter
Netzfrequenzsynchronisierung
9 Taste für manuellen Weißabgleich (WB)
10 EEPROM-Datenübertragung (nur für die werkseitige
Verwendung)
P U S H
L O C K
IR IS
L E V E L
P W R L /L
IN T
V S D
D C
M E
A I
B LC
F L
AG C
W B 3
W B 2
W B 1 E E
A E S
O F F
V ID E O
~ 2 0 7 -2 5 3 V A C 5 0 H Z
V-P H
P U S H
L O C K IR IS
L E V E L
V-P H
P W R
V ID E O
L /L
IN T
V S D
D C
M E
A I
B LC
F L
AG C
W B 3
W B 2
W B 1
E E
A E S
O F F
G N D D C 12V
A C 24V
2
3
9
1
4 10 8 7
6
5
Kleinspannungsversorgung
(HCC334L/LX, HCC484L/LX) Netzspannungsversorgung (230 Volt)
(HCC335LX, HCC485LX)
9 10 8 7 4
6
