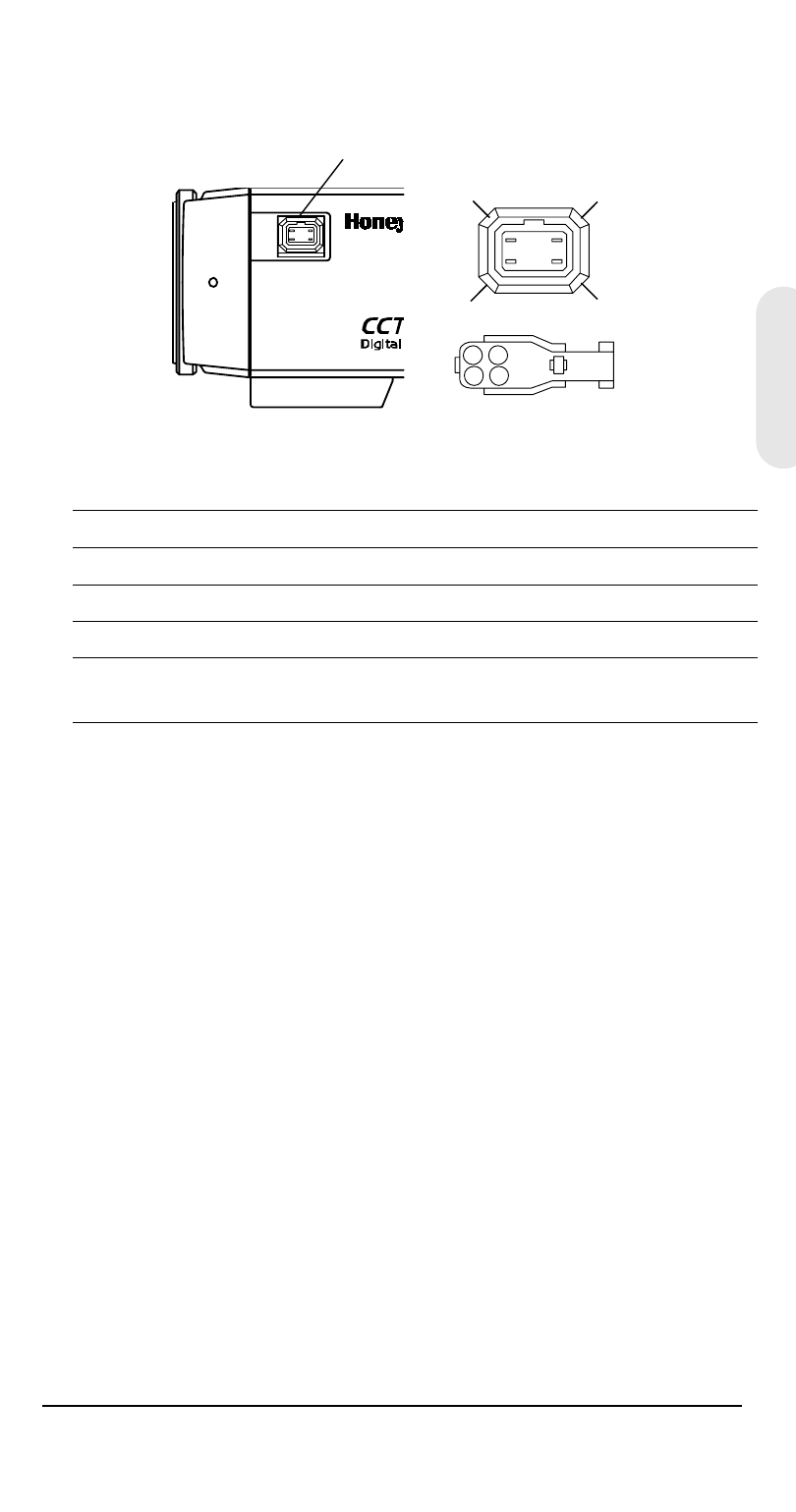

Figure 5
Définition des broches d’objectifs DC
et VSD
1
2
3
4
2
1
4
3
Broche
Objectif à commande
directe (DC)
Objectif à commande
vidéo (VSD)
1
CTRL -
Alimentation (+12V)
2
CTRL +
NC
3
DRV +
Signal vidéo
4
DRV -
GND
Positionnez le sélecteur
sur DC
Positionnez le sélecteur
sur VSD
Connecteur d’objectif à iris automatique
