Impostazione della telecamera
Immagine 3
mostra le impostazioni dell'interruttore DIP per
le unità produttive. Controllo del guadagno automatico
(AGC, Automatic Gain Control) e Controllo del
bilanciamento del bianco automatico (AWC, Auto White
Balance Control) sono impostati su ON.

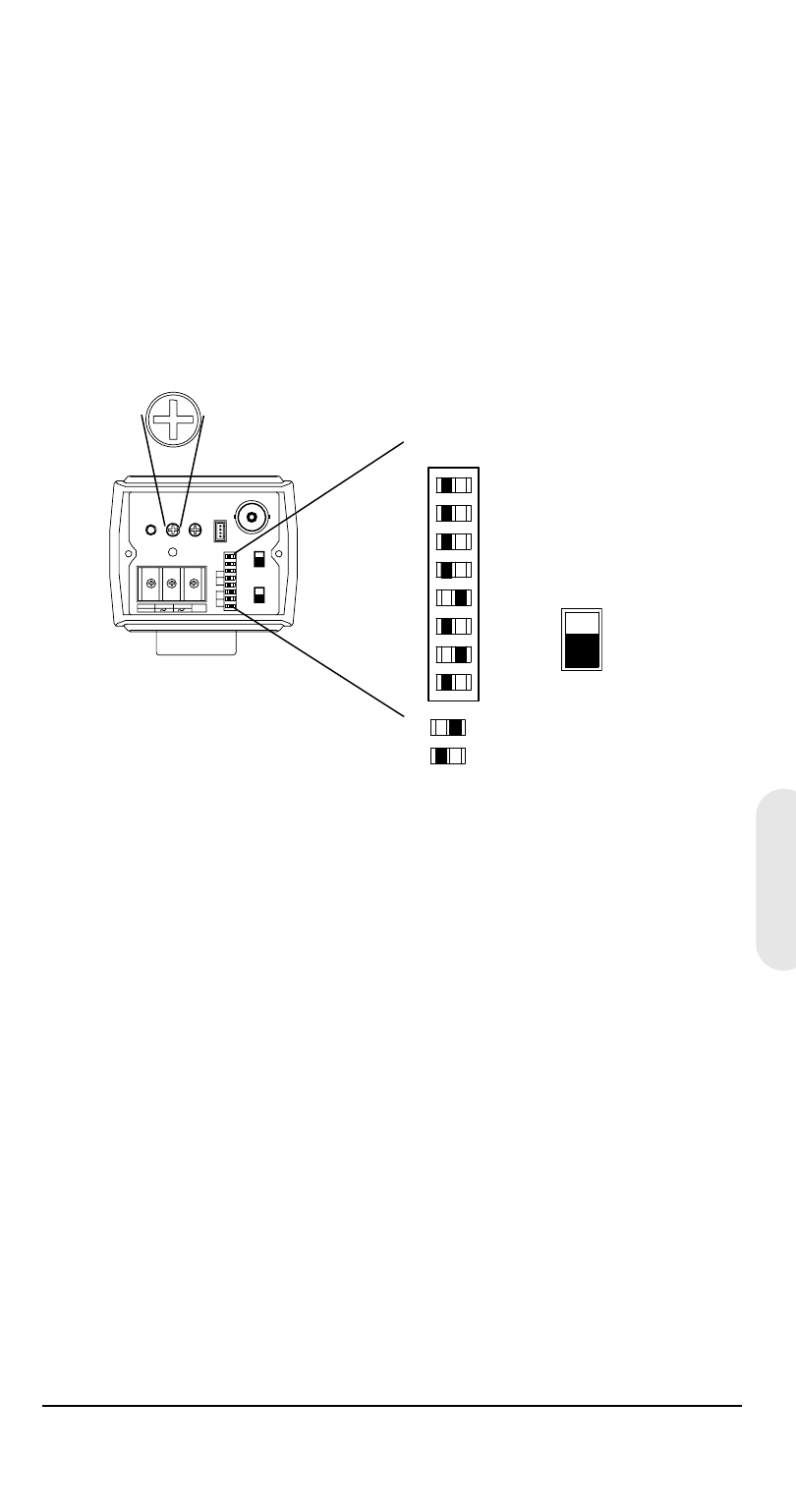

Immagine 3 Impostazioni dell'interruttore DIP per le
unità produttive
Selezione dell'obiettivo
Obiettivo manuale
Impostare l'interruttore EE/ME DIP sul retro della telecamera
(vedere
Immagine 3
) su EE. Impostare l'interruttore AES/AI
su AES. EE e AES sono le impostazioni tipiche.
Obiettivo Auto Iris Varifocal
Gli obiettivi Varifocal Auto Iris (Direct Drive [DC] o Video
Drive [VSD]) sono collegati alla telecamera tramite una
presa quadrata a 4 pin posizionata sul lato della
telecamera. Impostare l'interruttore AES/AI DIP su AI.
EE e AI sono le impostazioni tipiche.
Per impostare un'esposizione differente, vedere
Obiettivo DC (Direct Drive)
1.
Impostare l'interruttore VSD/DC sul retro della telecamera
su DC. Impostare l'interruttore AES/AI DIP su AI.
EE
AES
OFF
OFF
OFF
OFF
OFF
OFF
ME
AI
BLC
FL
AGC
WB3
WB2
WB1
VSD
DC
IRIS
LEVEL
-
+
PUSH
LOCK
IRIS
LEVEL
V-PH
PWR
VIDEO
L/L
INT
VSD
DC
ME
AI
BLC
FL
AGC
WB3
WB2
WB1
EE
AES
OFF
GND
DC 12V
AC 24V
= ON
= OFF
