A–2

Maintenance and Service Guide

Connector Pin Assignments

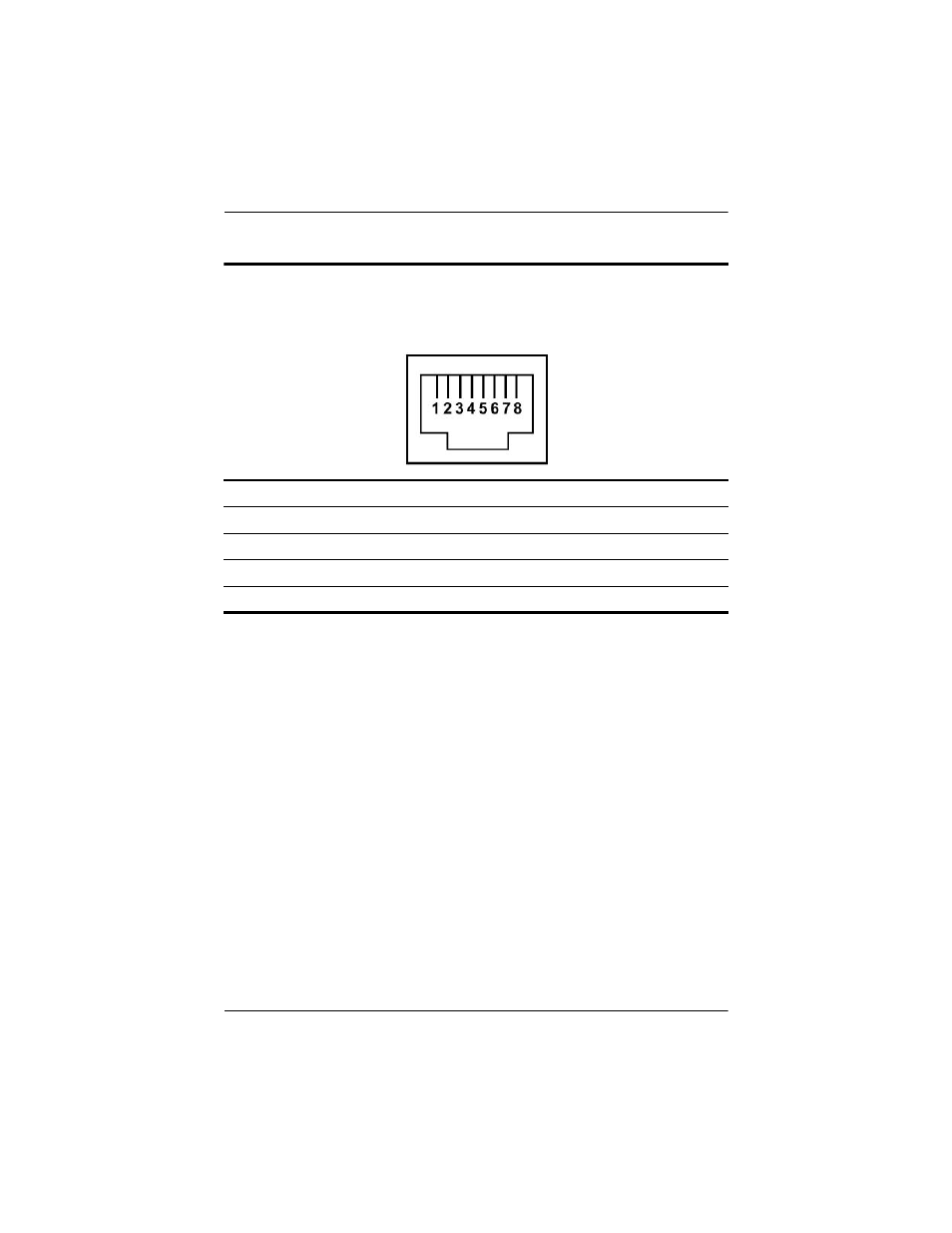

Table A-2

RJ-45 (Network)

Pin

Signal

Pin

Signal

1

Transmit +

5

Unused

2

Transmit –

6

Receive –

3

Receive +

7

Unused

4

Unused

8

Unused
