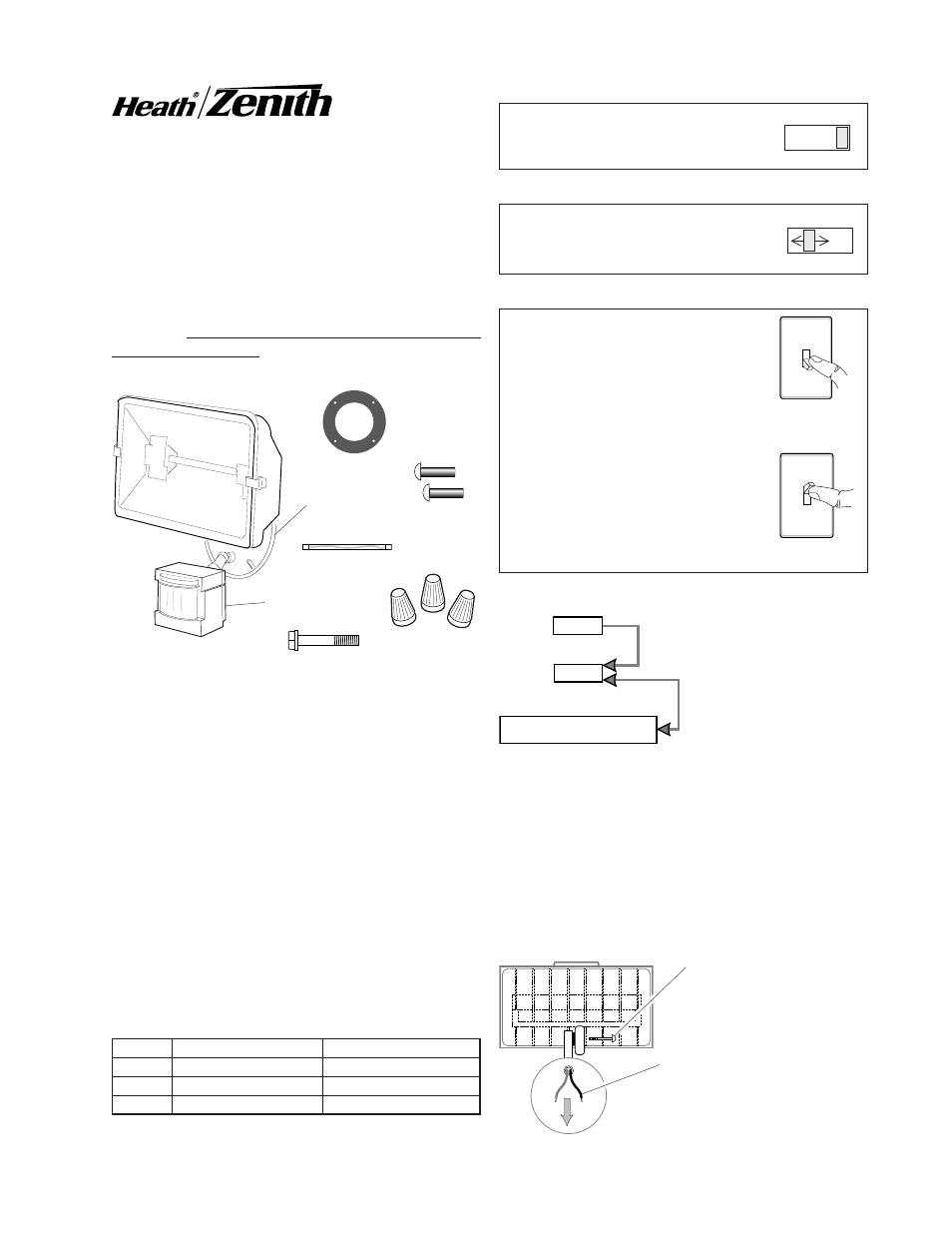

9 598-1267-01
Modèle SL-5309
Cet emballage comprend:
3 Serre-fils
Exigences
• La commande d’éclairage nécessite 120 V c.a.
• Pour utiliser le mode manuel, raccorder la commande
à un interrupteur, mais pas à un gradateur d’intensité
ni à un interrupteur électronique.
• Certains codes exigent que l’installation soit faite
par un électricien reconnu.
• Ce produit doit être utilisé avec la garniture incluse et avec
une boîte de jonction destinée aux endroits mouillés.
• La plaque arrière comporte des débouchures pour
que le détecteur puisse être monté sur la plupart des
boîtes de jonction.
• Dans certains cas, il pourrait falloir utiliser une
plaque/adaptateur universelle. Les adaptateurs sont
vendus dans les centres de rénovation et magasins
de fournitures électriques.
4 vis incluses
(2 formats)
Garniture
de joint
* Revient au mode automatique au lever du soleil.
FONCTIONNEMENT
PRIORITÉ MANUELLE
hors circuit pen-
dant 1 seconde,
puis ...
... à nouveau
en circuit
Placer l’interrupteur ON-TIME
à 1, 5 ou 10 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
* Si vous ne savez plus dans quel mode se trouve
l’appareil, couper l’alimentation pendant une minute
puis la rétablir. Après le temps d’étalonnage (1 1 /
2
min.) , la commande reviendra au mode AUTO.
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en cir-
cuit pour alterner entre les modes
AUTO et MANUEL.
Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 10.
PRIORITÉ MANUELLE
AUTO
TEST
Luminaire de sécurité au quartz
à détecteur de mouvement pour
Canadian Tire
Le luminaire de sécurité au quartz à détecteur de mou-
vement déclenche un éclairage quartz-halogène de
300 W dès qu’un mouvement est détecté, puis éteint
l’éclairage automatiquement selon une période de temps
préréglée. La cellule photélectrique garde l’éclairage
éteint pendant le jour.
Boulon long
Ampoule quartz-
halogène
Plaque
de garde
Détecteur
Commande
d’éclairage
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Attacher le bras de la
lampe au bras de la plaque
de fixation et fixer avec le
boulon long.
ON-TIME
10 5 1 TEST
ON-TIME
ESSAI
AUTOMATIQUE
10 5 1 TEST
© 2007 HeathCo LLC 598-1267-01 F
Amener en position d’essai (TEST)
l’interrupteur de temps en circuit (ON-
TIME) du bas du détecteur.
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position corre-
spondant à 1, 5 ou 10 minutes.
Note: Lorsque vous serrez la
vis du bras, tirez sur les fils
pour vous assurer que ceux-
ci ne sont pas coincés dans
le joint.
Résumé du mode de commutation
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 10 Min x
Manuel au choix, amanecer* x
