5 598-1267-01
Detector de Movimiento y
Control de Faro Halógeno de
Cuarzo para Canadian Tire
Modelo SL-5309
El Detector de Movimiento y Control de Faro Reflex
prende 300 vatios de luz halógeno de cuarzo cuando
detecta movimiento y luego, después de 1, 5 ó 10 minutos,
se apaga automáticamente. La fotocélula incorporada
mantiene la luz apagada durante el día.
3 Tuercas
para Alambre
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
ON-TIME
ON-TIME
PRUEBA
AUTOMATICO
4 Tornillos
(2 dimensiones)
Requisitos
• El Control de Luz requiere 120 VCA.
• Si desea usar el Modo Manual, el control debe estar
conectado a través de un interruptor – no a través de un
reductor de intensidad u otro interruptor electrónico.
• Algunos códigos requieren instalación por un
electricista calificado.
• Este producto puede ser usado con lugares mojados.
• La placa trasera tiene discos removibles para poder mon-
tar el detector en casi todas las cajas de empalmes.
• En algunas aplicaciones se puede necesitar una placa
adaptadora. Los adaptadores se pueden comprar
en los Centros Comerciales para el Hogar y en las
Tiendas de Aparatos Eléctricos.
INSTALACION
Para una fácil instalación escoja una luz con un
interruptor de pared.
Nota: Cuando ajuste el
brazo, hale los alambres
para asegurarse de que no
se pinchen al unirlos.
❒ Una el brazo de la lám-
para de la placa poste-
rior y asegúrela con el
perno largo.
10 5 1 TEST
10 5 1 TEST
Control de Luz
Detector
Placa Cu-
bertora
La bombilla
Empaquetadura
Perno Largo
Para MODO MANUAL
...préndalo.
1 segundo
APAGADO
luego...
Resumen de las modalidades del interruptor
Apague el interruptor por
un segundo y préndalo de
nuevo*
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME) está
en la posición de 1, 5 ó 10 minutos.
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración (1
1 /
2
min.) el
control estará en fase AUTO(MATICA).
© 2007 HeathCo LLC 598-1267-01 S

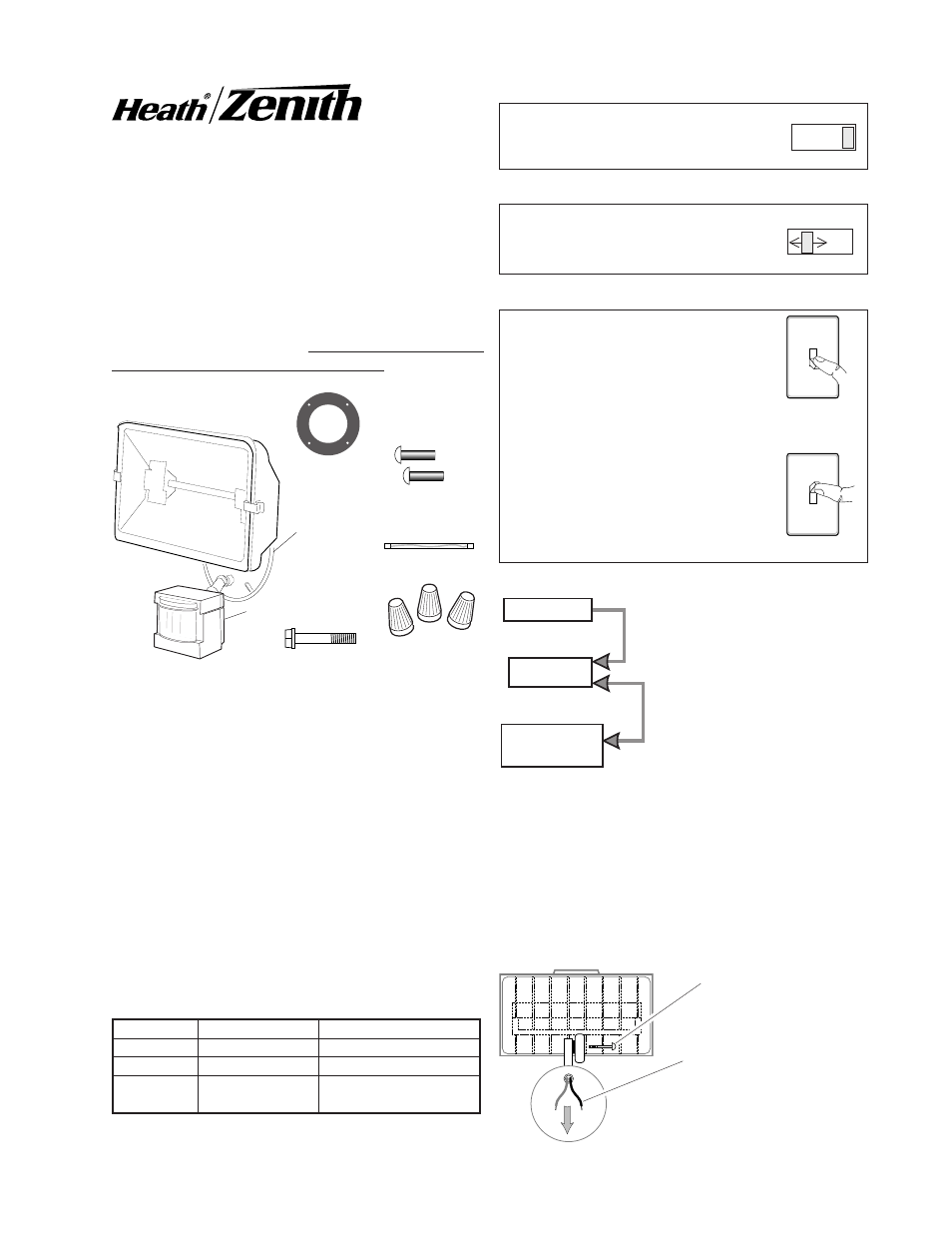

Este paquete incluye:
Ponga el interruptor de tiempo (ON-
TIME), al fondo del detector, en la
posición de prueba (TEST).
Ponga el interruptor de tiempo (ON-
TIME) en la posición de 1, 5 ó 10
minutos.
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el
amanecer*
x
