7 598-1267-01
ESPECIFICACIONES
Alcance . . . . . . . . . . . . Hasta 18,3 m (varía con la tem-
peratura del medio ambiente).
Angulo de detección . . Hasta 110°
Carga Eléctrica . . . . . . Hasta 300 Vatios Máximo de
luz Incandescente Halógeno
Requisitos de Energía . 120 VCA, 60 Hz
Fases de Operación . . PRUEBA, AUTOMATICO, y
MODO MANUAL
Retardo de Tiempo . . . Ajustable de 1, 5 ó 10 minu-
tos
Sensibilidad . . . . . . . . Ajustable
Bombilla de repuesto . . T halógena de dos clavijas de
120 VCA y de 300 vatios
HeathCo LLC se reserva el derecho de descontinuar
productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los productos
vendidos con anterioridad.
❒ Afloje el tornillo de la gram-
pa en la unión esférica del
detector y gire suavemente
el detector para apuntar.
❒ Camine por el área a prote-
gerse y dése cuenta dónde
está cuando se prenden las
luces. Mueva la cabeza del
detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protec-
ción.
❒ Fije la SENSIBILIDAD
como necesite. Demasiada
sensibilidad puede aumen-
tar la falsa alarma.
❒ Asegure la cabeza del
detector en su posición
ajustando el tornillo de
la grampa. No apriete demasiado el tornillo.
❒ Fije el período de TIEMPO que la luz debe quedarse
prendida cuando detecta movimiento. Se lo puede
calibrar de 1, 5 ó 10 minutos.

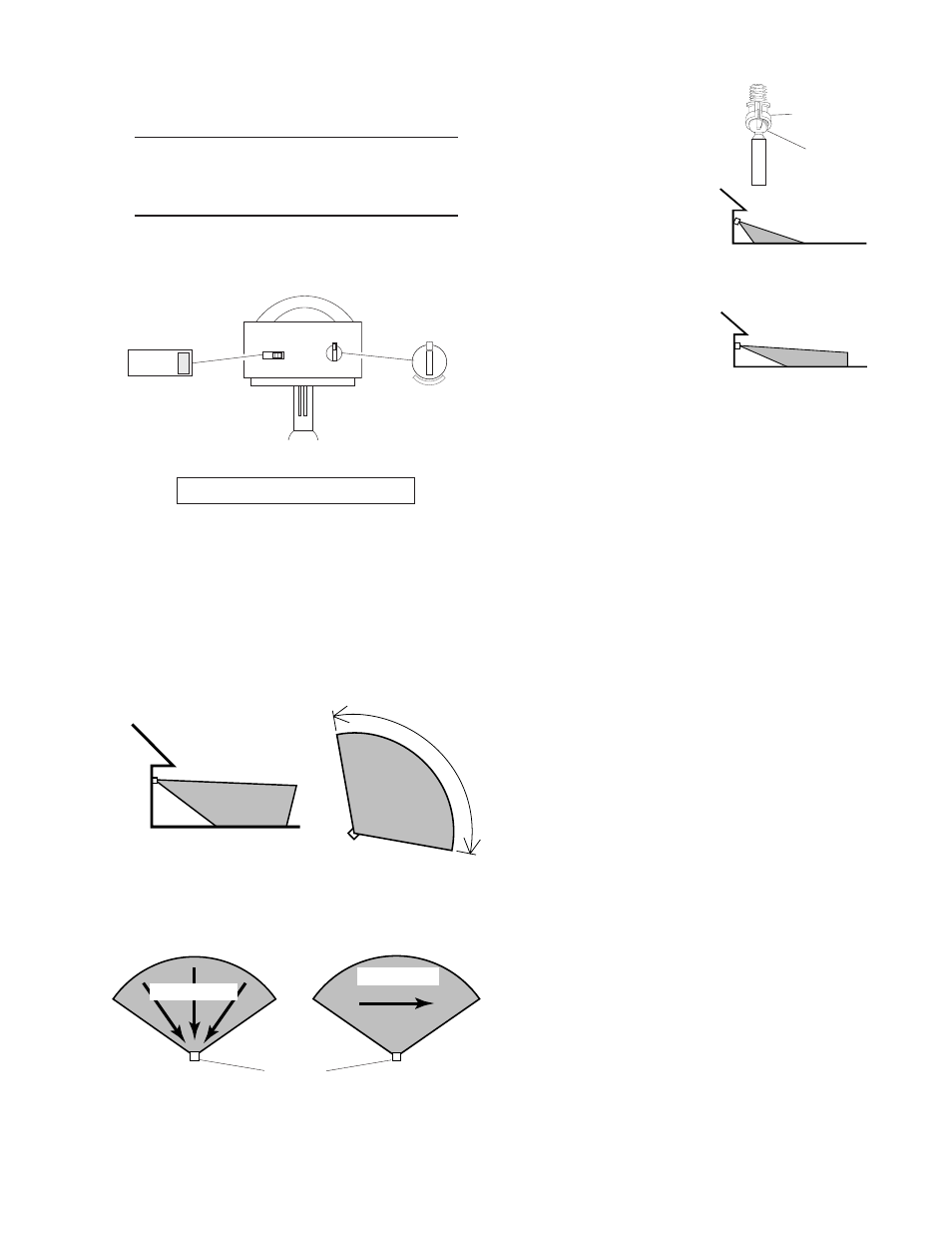

Angulo Máximo
de Cobertura
Alcance Máximo
Lo menos sensible Lo más sensible
Detector
Movimiento
El detector es más sensible al movimiento lateral.
Movimiento
110°
NOTA: El detector tiene un período de cerca de 12
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1
1 /
2
minutos.
Parte de abajo del detector
ON-TIME
10 5 1 TEST
MIN MAX
SENS
Evite apuntar el control hacia:
• Fuentes de agua u objetos que cambian rápidamente
de temperatura, tales como
conductos de calefac-
ción y acondicionadores de aire. Estas fuentes de
calor pueden causar falsas alarmas.
• Areas donde animales domésticos o el tráfico
puedan activar el control.
• Los objetos grandes cercanos y de colores re-
splandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
PRUEBA Y AJUSTE
❒ Prenda el cortacircuitos y el interruptor de luz.
2,4 m
18,3 m
❒ Gire el control de sensibilidad (SENS) a la mid, y
el control de tiempo (ON-TIME) a la posición de
prueba (TEST).
Tornillo
Sujetador
Unión
Esférica
Apunte el detector
hacia abajo para
poca cobertura
Apunte el detector
más arriba para
mayor cobertura
