1 - 6

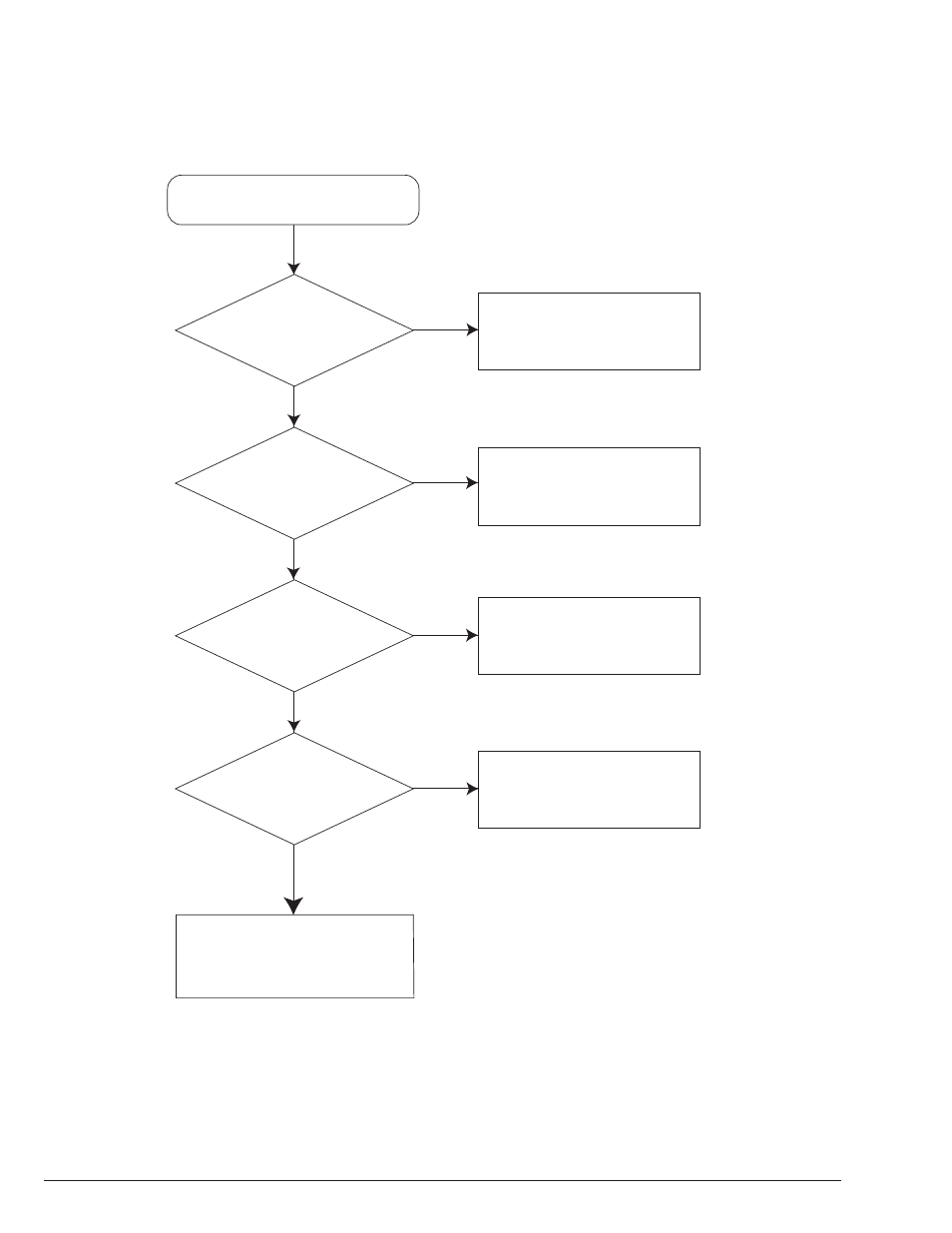

3-3. RECORDER AUDIO CIRCUIT

ARE THERE SIGNALS

AT PG1304 pins 1, 3?

No

Yes

BREAKDOWN CRD-RA1

CHECK Q3510, Q3511 AND Q3512

CHECK IC1512 AND IC1513

CHECK IC1507, IC1508,
D3301, D1302, Q3543, Q3544,
Q1310, Q1311, Q3505, Q3506,
Q1312, Q1313, ZD3501, ZD1303

CHECK C3515, C3516, C1503, C1504,

R3517, R3518, R1579, R1580

ARE IC1512 pins 6, 12
AND IC1513 pins 6, 12

0V?

ARE THERE SIGNALS

AT IC1507 pins 7, 8

AND IC1508 pins 7, 8?

No

Yes

No

Yes

No

Yes

ARE THERE SIGNALS

AT IC1507 pins 5, 10

AND IC1508 pins

5, 10?

NO SOUND
