10

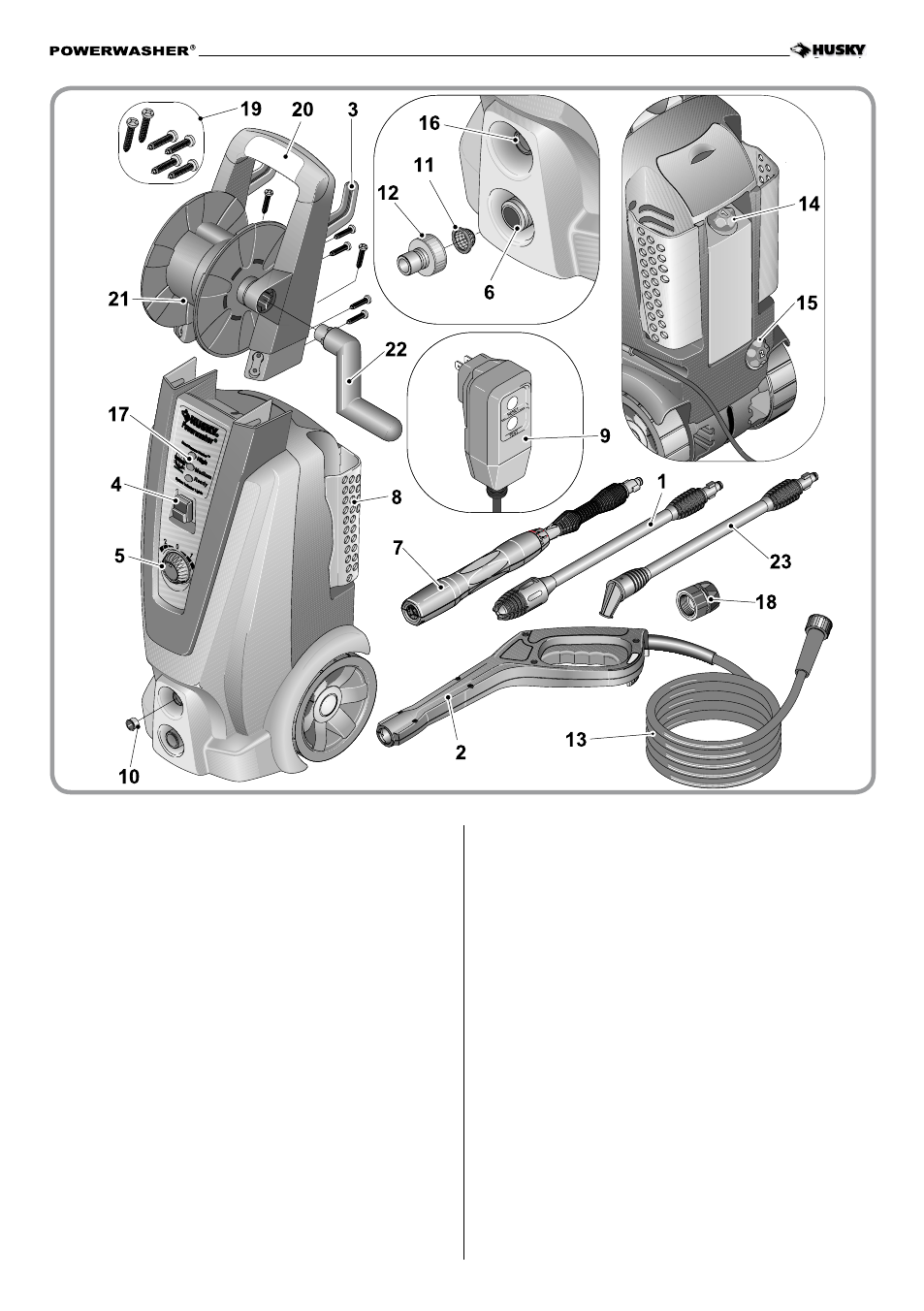

1.1 ILUSTRACIÓN DE PIEzAS 1.1 PARTS DRAWING
PARTS LIST
1 Turbo Nozzle with Lance
2 Spray Gun
3 Holder for Power Cable
4 ON/OFF Switch
5 Detergent Dial
6 Machine Inlet
7 Click-N-Clean TM Variable Spray Lance
8 Holder for Accessories
9 Ground Fault Circuit Interrupter (GFCI)
10 Shipping Plug
11 Water Inlet Filter Screen (factory installed)
12 Inlet Nipple (factory installed)
(shown on page 1, figure )
13 High-Pressure Hose
14 Upper tank cap
15 Lower tank cap
16 High Pressure outlet
17 Smart Tech Indicator Lights
18 Quick Connector (in a plastic bag)
19 Screws
20 Handle
21 Hose reel
22 Hose reel handle
23 Flexi-lance
LISTA DE PIEzAS
1 Tubo con boquilla Turbo
2 Pistola rociadora
3 Portacable de alimentación
4 Interruptor de encendido y apagado
5 Dosificador de detergente
6 Entrada de agua con rosca
7 Lanza de pulverización variable Click-N-Clean TM
8 Porta-accesorios
9 Interruptor diferencial automático de seguridad (GFCI)
10 Tapón para el agua
11 Filtro (instalado)
12 Niple de entrada (instalado)
(Representado à la figura de la página 1)
13 Manguera de alta presión
14 Tapón de estanque superior
15 Tapón de estanque inferior
16 Salida de alta presión
17 Indicadores luminosos Smart Tech
18 Conexión rápida (en un saco de plástica)
19 Tornillos
20 Mango
21 Devanador de manguera
22 Mango del devanador
23 Flexi-lance
