CÓMO INSTALAR LA ESTUFA (Cont.)

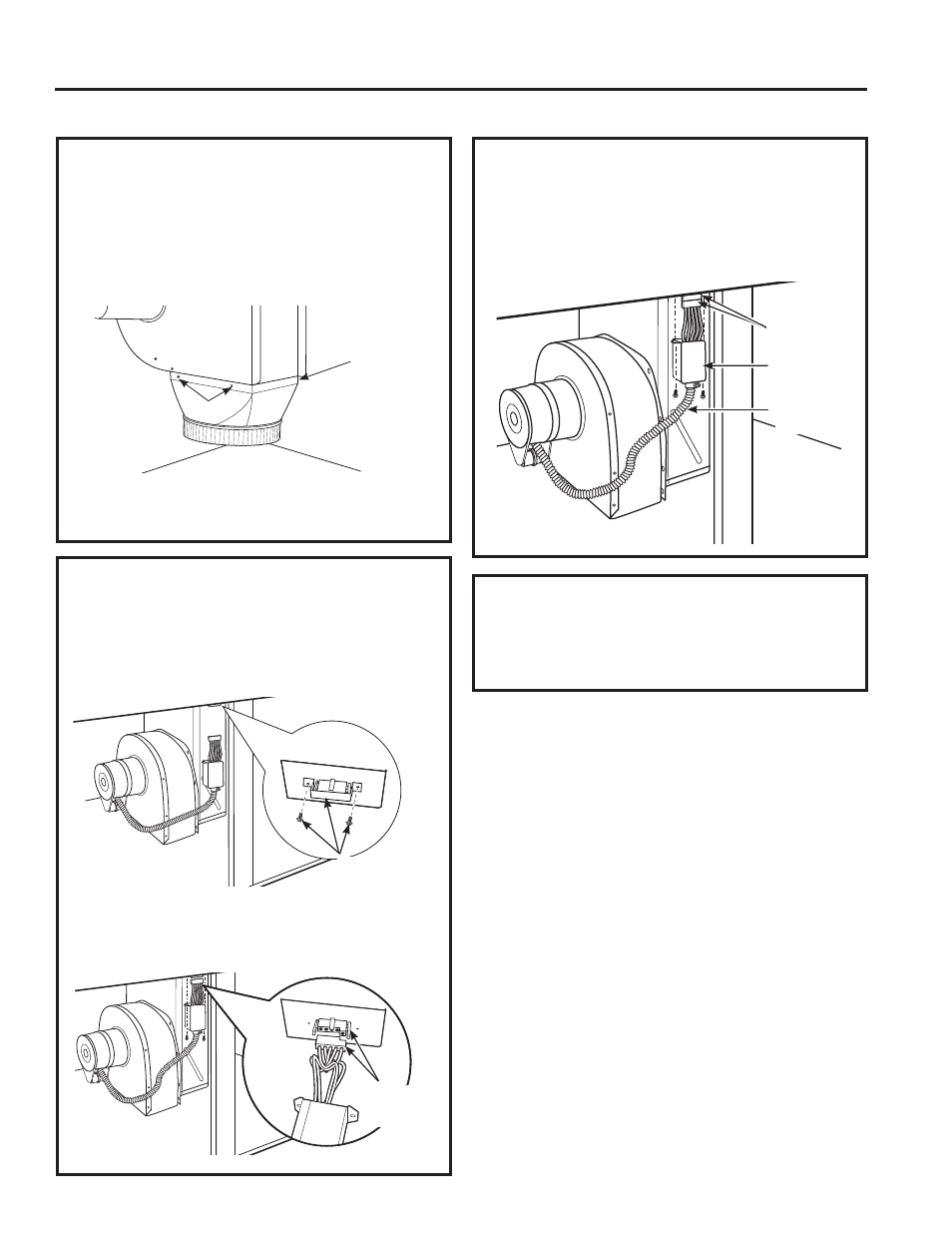

14. CONEXIONES ELÉCTRICAS
DEL SOPLADOR
• Afloje los dos tornillos y remueva y descarte la cubierta
del conectador metálico en el fondo de la estufa.
Guarde los tornillos para la reinstalación que vendrá
más tarde.
• Conecte el tapón de 5 pasadores en la ensambladura
para combinar con el receptáculo de 5 pasadores en el
fondo de la estufa.
15. CONEXIONES ELÉCTRICAS
DEL SOPLADOR (CONT.)
• Doble todos los alambres en el alojamiento eléctrico.
Asegure el alojamiento con los tornillos removidos
anteriormente, cerciorándose de que no quedaron
alambres atrapados.
16. CÓMO CONECTAR LOS
CONDUCTOS
Conecte la tubería preparada en los Pasos 6 y 7 al
extractor.
Quite los
tornillos y
descarte la cinta
Conectores
de 5
pasantes
Conectores
de 5
pasantes
Alojamiento
eléctrico
Conducto
flexible
13. CÓMO PEGAR UNA
TRANSICIÓN DE SOPLADOR
8VHXQFRQGXFWRGHWUDQVLFLyQGHVRSODGRUSDUDWRGDVODV
instalaciones de conductos de flujo de aire descendente
SDUDFRQHFWDUODVSLH]DVGHFRQGXFWRGH´UHGRQGDV
(VWHUHFWiQJXORGH»´[´DFRQGXFWRGH´UHGRQGR
de transición está disponible en su ferretería local.
Instale el conducto de transición a la salida del soplador.
Asegure toda las juntas con cinta adhesiva de conducto
para asegurar hermeticidad.
Tornillos
Tornillo
HQHORWUR
lado)
