INSTALLATION

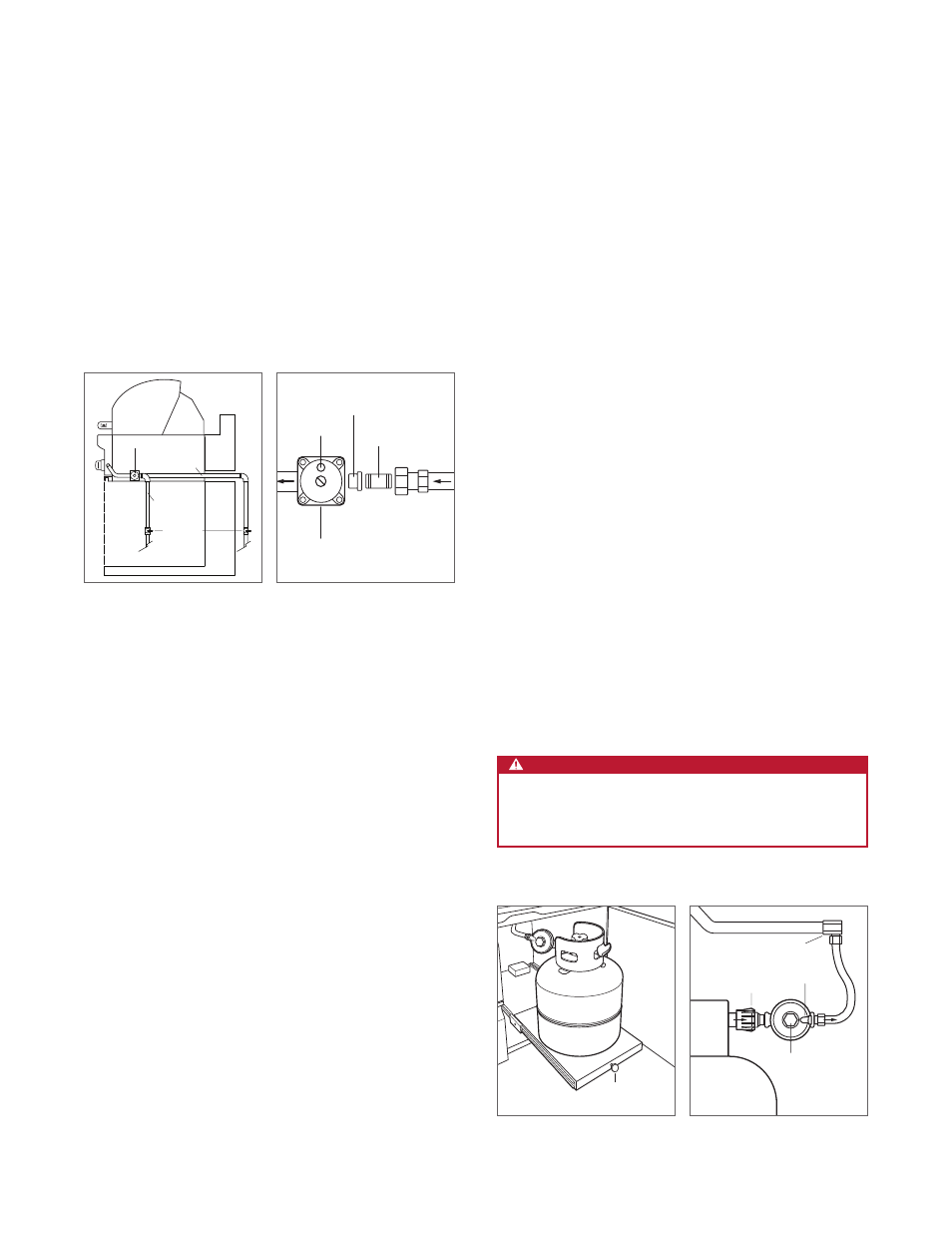

Conduite d’alimentation en gaz
CONNEXION DU GAZ NATUREL
Installez le régulateur de pression du gaz naturel fourni avec
le produit pour l’extérieur en gardant la flèche du régulateur
orientée vers l’unité. Reportez-vous aux illustrations ci-des-
sous pour voir une installation typique au gaz naturel.
RÉGULATEUR
CONNEXION
ARRIÈRE
DU GAZ
CONNEXION
INFÉRIEURE
DU GAZ
ROBINET
D’ARRÊT
DE L’ALIMENTATION
EN GAZ
RÉGULATEUR
VERS
LE GRIL
ADAPTATEUR
MAMELON
FERMÉ
ÉVENT
Connexion du gaz naturel.
Régulateur du gaz naturel.
CONNEXION DU GPL
Pour une connexion au GPL pour la maison entière, le régu-
lateur de pression du GPL n’est pas fourni. Vous pouvez
vous en procurer un auprès d’un dépositaire Wolf autorisé.
Pour effectuer la connexion à la bonbonne de GPL, utilisez
uniquement le régulateur de pression du GPL et le tuyau
fournis avec le produit pour l’extérieur. Utilisez unique-
ment une bonbonne de GPL de 20 lb avec un dispositif de
prévention des débordements (DPD) et un robinet d’arrêt se
terminant dans le robinet d’évacuation de la bonbonne.
1
Reliez l’extrémité évasée de
3
/
8
po du tuyau au rac-
cord de l’unité. N’appliquez pas du mastic à tuyau à la
connexion évasée.
2
Pour installer la bonbonne de GPL, tirez la tablette et
placez la bonbonne dessus.
3
Assurez-vous que le robinet de gaz situé sur la partie
supérieure de la bonbonne est fermé.
4
Reliez le régulateur de GPL à la bonbonne et serrez
manuellement seulement. Ouvrez le robinet de la
bonbonne. Assurez-vous qu’il n’y a pas de fuite de gaz.
Reportez-vous à l’illustration ci-dessous.
5
Serrez la vis de retenue de la bonbonne de GPL pour
sécuriser la bonbonne sur la tablette.
AVERTISSEMENT
Effectuez un test de fuite de gaz chaque fois que la
bonbonne de GPL est remplacée. Ne placez pas plus
d’une bonbonne de GPL dans une enceinte à la fois.
VIS DE RETENUE DE
LA BONBONNE DE PL
RACCORD
DU GRIL
ÉCROU
DE SERRAGE
RÉGULATEUR
ÉVENT
VERS
LE GRIL
Tablette pour bonbonne de GPL.
Connexion de la bonbonne de GPL.
