INSTALACIÓN
Línea de suministro de gas

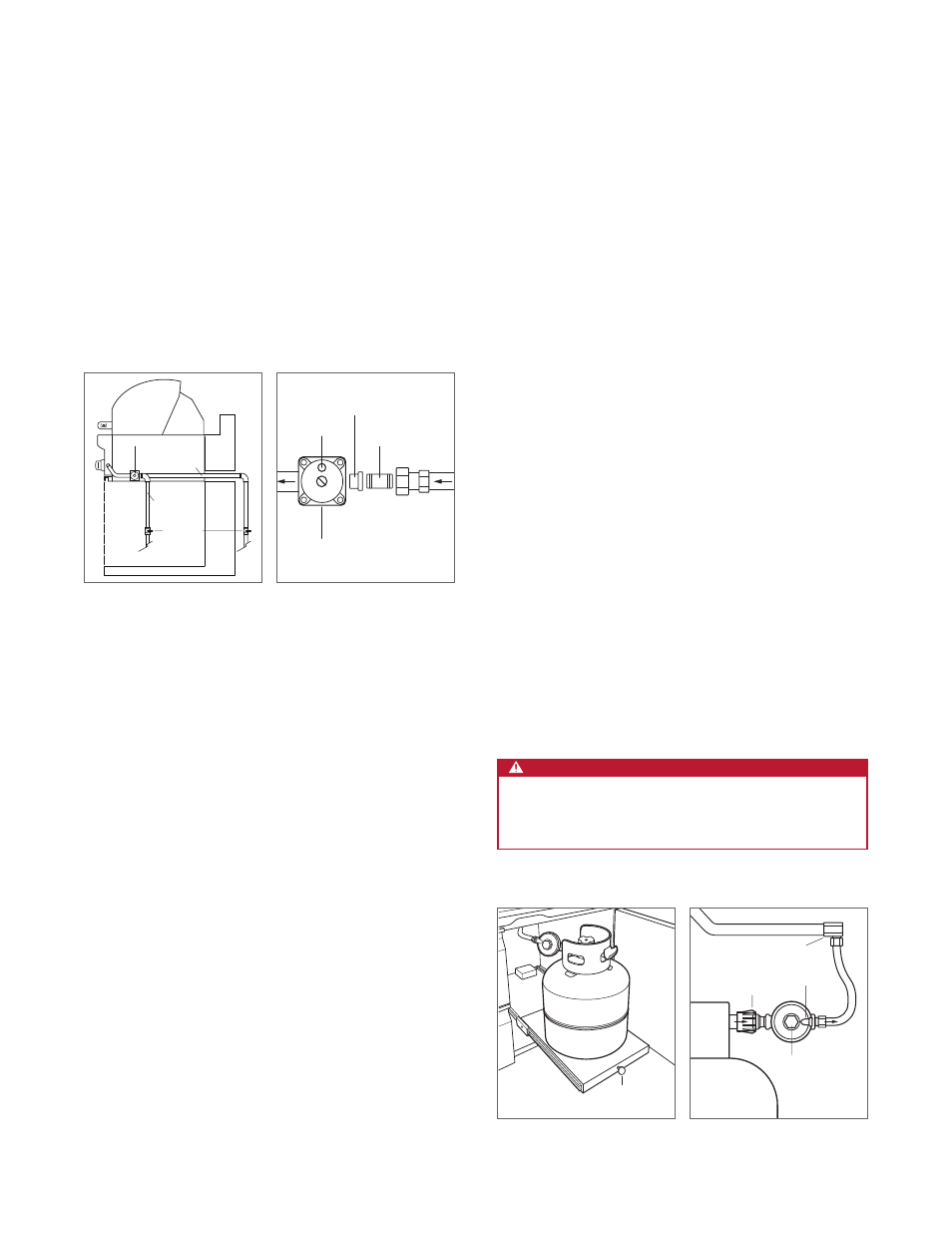

CONEXIÓN DE GAS NATURAL
Instale el regulador de presión de gas natural que viene con
el producto para exteriores; la flecha del regulador debe
apuntar hacia la unidad. Consulte en las siguientes ilustra-
ciones una instalación típica de gas natural.
REGULADOR
CONEXIÓN
POSTERIOR
DE GAS
CONEXIÓN
INFERIOR
DE GAS
LLAVE DE
PASO
PROVENIENTE
DEL SUMINISTRO
DE GAS
REGULADOR
A LA
PARRILLA
ADAPTADOR
BOQUILLA
DE CIERRE
RESPIRADERO
Conexión de gas natural.
Regulador de gas natural.
CONEXIÓN DE GAS PROPANO LÍQUIDO
En el caso de las conexiones de gas propano líquido (LP)
para toda la casa, no se proporciona un regulador de
presión para gas LP. Sin embargo, lo puede adquirir con un
distribuidor autorizado de Wolf.
En las conexiones con cilindro de gas, utilice solamente el
regulador de presión y la manguera de gas LP que viene
con el producto para exteriores. Use solamente cilindros
de 20 lb con un dispositivo de protección de sobrellenado
(OPD) aprobado y una llave de paso instalada en la salida
de la válvula del cilindro.
1
Conecte el
3
/
8
" extremo de bronce de la manguera al
acople de la unidad. No aplique sellante para tubería en
la conexión de bronce.
2
Instale el cilindro de gas, extraiga la repisa y coloque el
cilindro sobre ella. Consulte la siguiente ilustración.
3
Cerciórese de que la válvula de gas de la parte superior
del cilindro esté cerrada.
4
Conecte el regulador de gas LP en el cilindro y apriételo
con la mano. Abra la válvula del cilindro. Revise que no
haya fugas de gas. Consulte la siguiente ilustración.
5
Apriete el tornillo de retención del cilindro de gas para
asegurar el cilindro a la repisa.
ADVERTENCIA
Realice una prueba de fugas de gas cada vez que
cambie el cilindro de gas. No coloque a la vez más de
un cilindro de gas en un recinto.
TORNILLO DE
RETENCIÓN DE
CILINDRO DE GAS
ACOPLE DE
PARRILLA
TUERCA
DE ACOPLE
REGULADOR
RESPIRADERO
A LA
PARRILLA
Repisa del cilindro.
Conexión del cilindro de gas
propano líquido.
