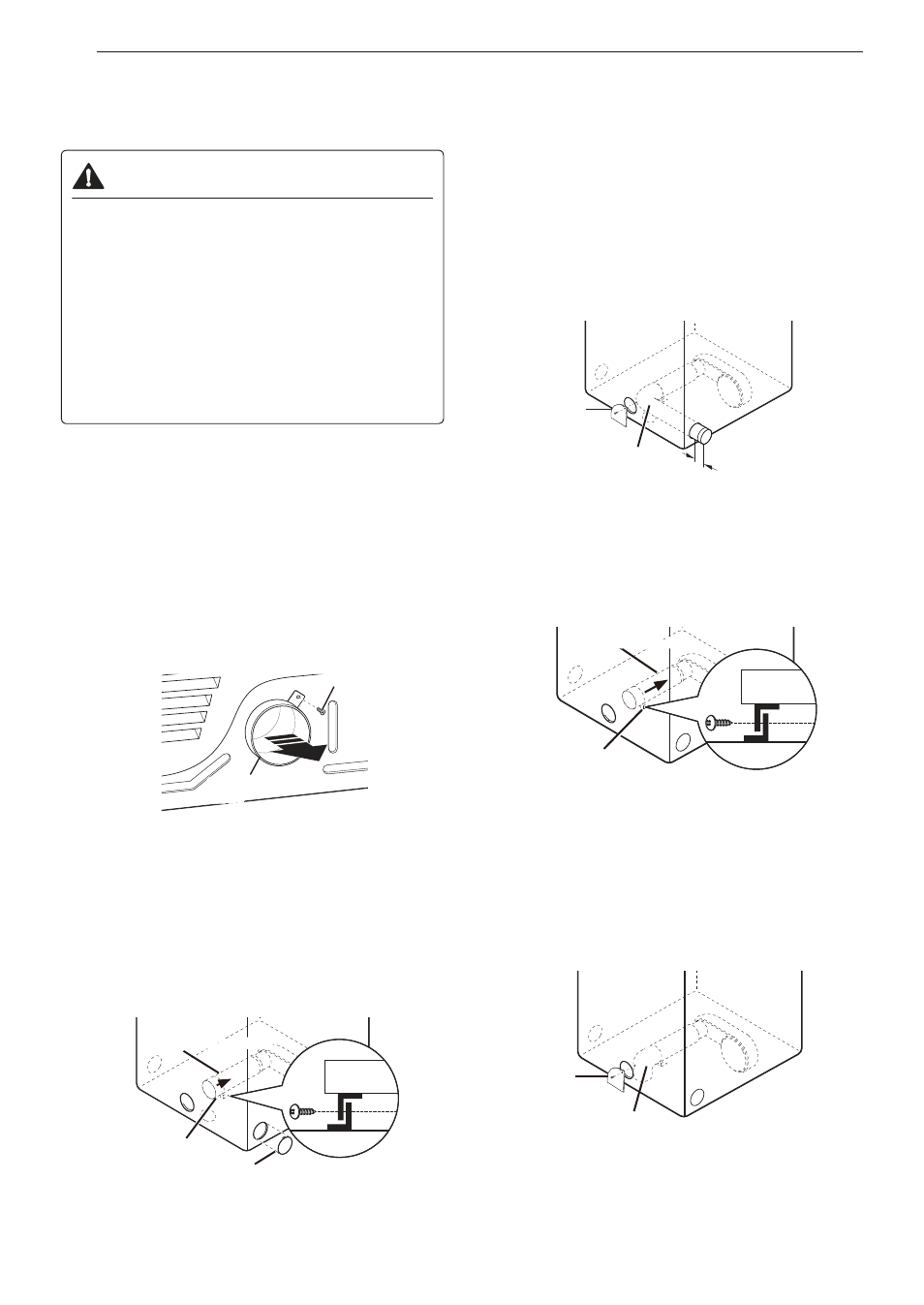

16 INSTALACIÓN
Instalación del kit de ventilación
lateral
ADVERTENCIA
Para reducir el riesgo de lesiones graves, muerte
o daños materiales, siga las precauciones
básicas, que incluyen las siguientes:
• Use guantes con mangas largas y gafas de
seguridad.
• Utilice material para ventilación de metal pesado.
• No utilice conductos de plástico ni de lámina de
metal.
• Limpie los conductos antiguos antes de instalar esta
secadora.
Su nueva secadora está configurada para ventilar hacia
la parte trasera. También puede ventilar hacia la parte
inferior o lateralmente (la ventilación lateral derecha no
está disponible en los modelos de gas).
Puede adquirirse un kit adaptador, número de pieza
383EEL9001B, de su distribuidor LG. Este kit contiene
los componentes de conducto necesarios para cambiar
la ubicación de la ventilación de la secadora.
1 Retire el tornillo de retención del conducto de
escape trasero. Saque el conducto de escape.
Tornillo de retención
Conducto de escape
trasero
Opción 1: Ventilación lateral
2 Apriete las lengüetas de la tapa del agujero
preperforado y quítela cuidadosamente para lograr
la abertura de ventilación deseada (la ventilación
lateral derecha no está disponible en los modelos
de gas). Introduzca a presión el conducto adaptador
en la carcasa del ventilador y fíjelo a la base de la
secadora como se indica.
Conducto adaptador
Soporte
Tapa de agujero
preperforado
3 Ensamble un codo de 4 pulgadas (10,2 cm) a
la siguiente sección de conducto de 4 pulgadas
(10,2 cm) y asegure todas las conexiones con cinta
adhesiva para conductos. Asegúrese de que el
extremo macho del codo apunte hacia FUERA de la
secadora. Inserte el ensamblaje del codo/conducto
a través de la abertura lateral e introdúzcalo a
presión en el conducto adaptador. Asegúrelo en su
lugar con cinta adhesiva para conductos. Asegúrese
de que el extremo macho del conducto sobresalga
1,5 pulgadas (3,8 cm) para conectar el resto de los
conductos. Coloque la tapa en la parte trasera de la
secadora con el tornillo provisto.
Tapa
Codo
1½" (38 mm)
Opción 2: Ventilación inferior
2 Introduzca a presión el conducto adaptador en
la carcasa del ventilador y fíjelo a la base de la
secadora como se indica.
Conducto adaptador
Soporte
3 Inserte el codo de 4 pulgadas (10,2 cm) a través de
la abertura trasera e introdúzcalo a presión en el
conducto adaptador. Asegúrese de que el extremo
macho del codo apunte hacia abajo a través del
orificio ubicado en la parte inferior de la secadora.
Asegúrelo en su lugar con cinta adhesiva para
conductos. Coloque la tapa en la parte trasera de la
secadora con el tornillo provisto.
Tapa
Codo
