Page 49

49
Español

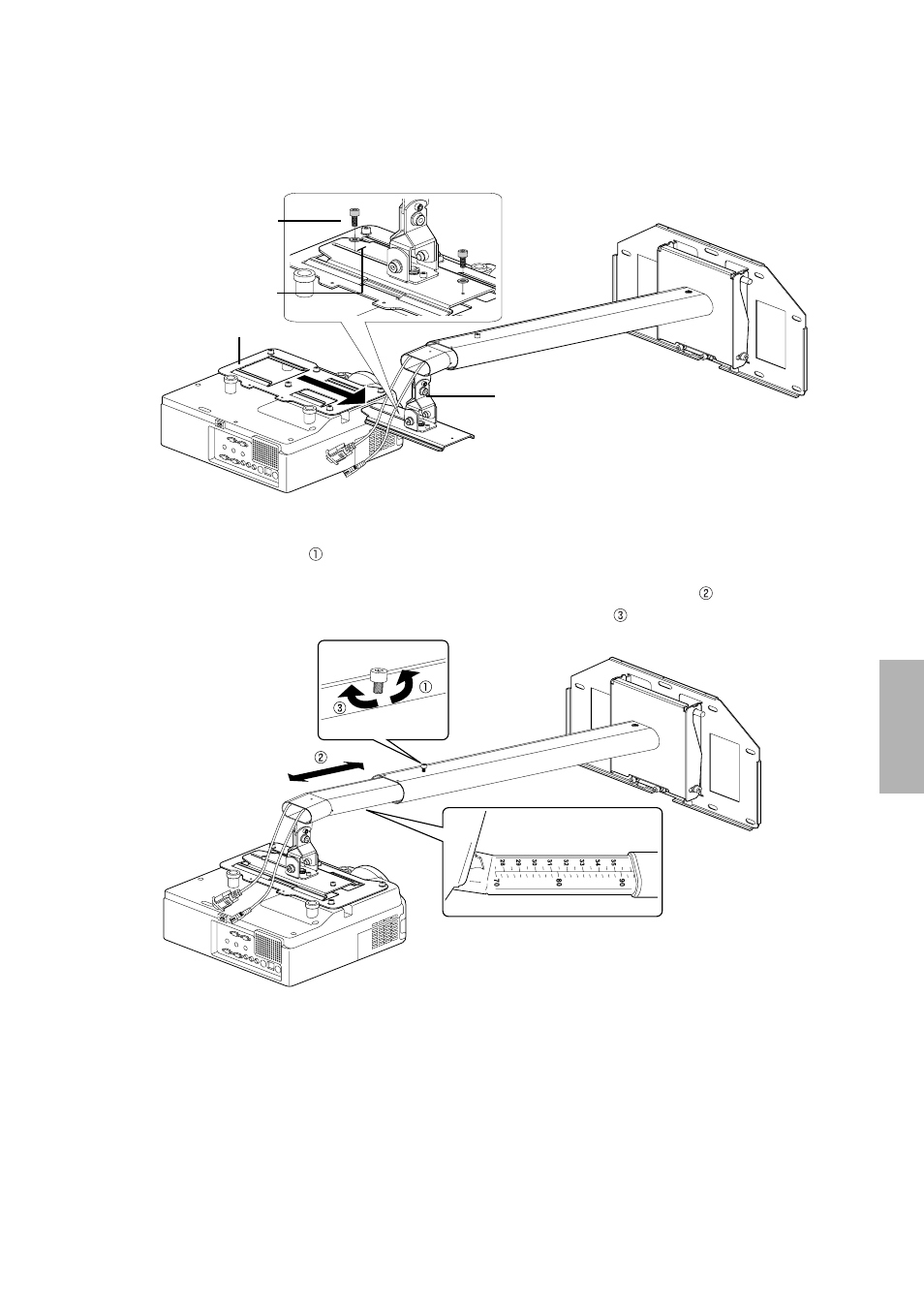

4. Instalación del proyector en el soporte de pared
1)
Deslice la placa del proyector sobre la unidad de ajuste, tal y como se muestra a continuación.
2)
Fije el proyector temporalmente mediante dos tornillos M4
×
12 mm, tal y como se muestra a continuación.
5. Ajuste de la longitud del brazo
1)
Afloje el tornillo del brazo. (
)
2)
Ajuste la longitud del brazo mediante la referencia de la parte inferior para ajustarse a la distancia de proyección
recomendada en el apartado "Tamaño de la pantalla y distancia de la proyección" en la página 46. (
)
3)
Fije temporalmente la posición del brazo mediante el tornillo de la parte superior. (
)
6. Conexión del cable de alimentación y otros cables al proyector
Tornillo de cabeza hueca
hexagonal M4
× 12 mm
(2 unidades)
arandela (2 unidades)
Unidad de ajuste
Placa para el proyector
Marca
