Installazione del proiettore sulla staffa, Regolazione della lunghezza del braccio, Ita lia no – Epson ELPMB24 User Manual
Page 39

39
Ita
lia
no

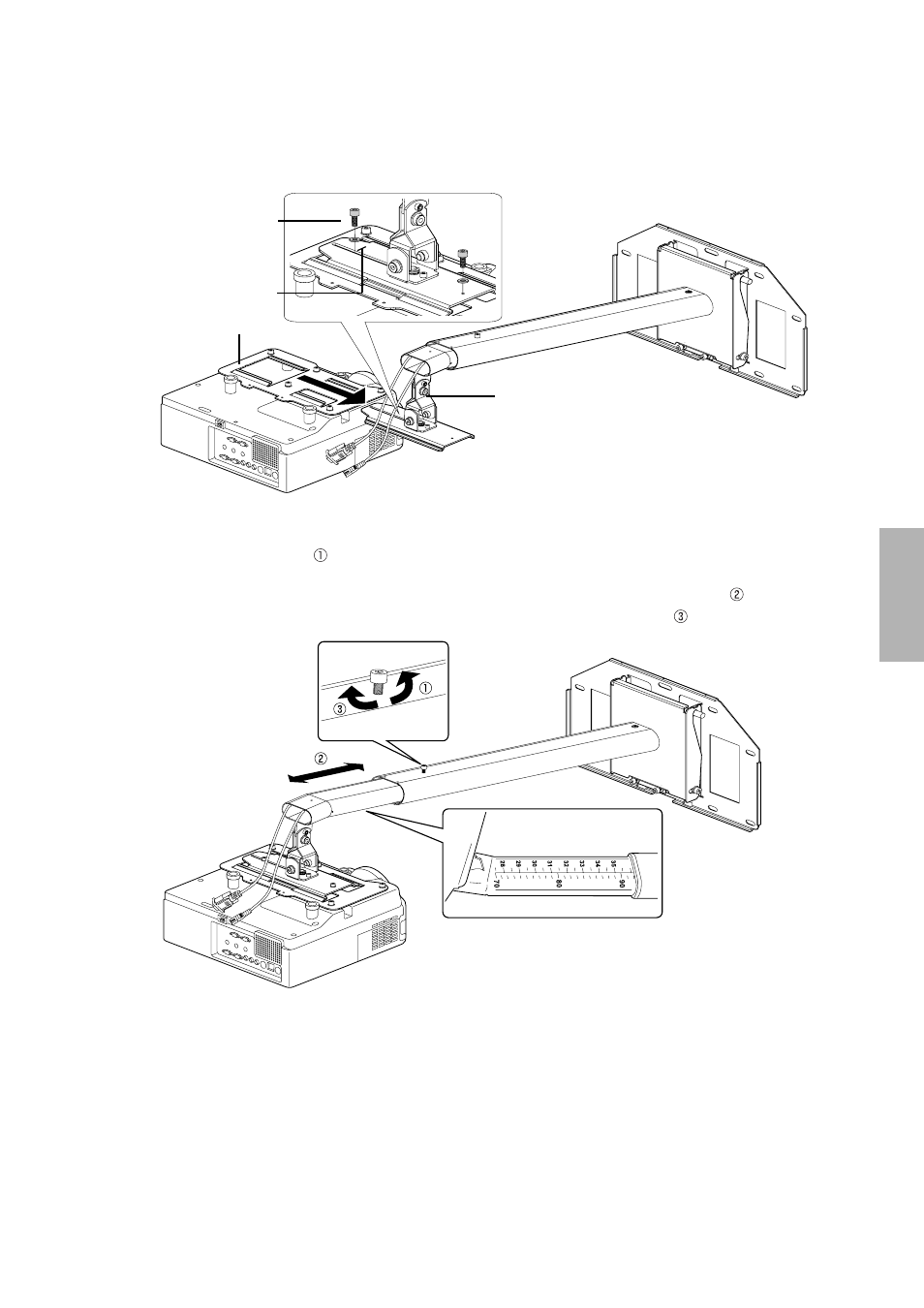

4. Installazione del proiettore sulla staffa
1)
Far scorrere la piastra del proiettore sull'unità di regolazione, come indicato in basso.
2)
Fissare momentaneamente il proiettore con due viti M4
×
12 mm, come indicato in basso.
5. Regolazione della lunghezza del braccio
1)
Allentare la vite sul braccio. (
)
2)
Regolare la lunghezza del braccio utilizzando il centimetro nella parte inferiore, in modo che corrispondano alla
distanza di proiezione consigliata in "Dimensione dell'immagine e distanza di proiezione" a pagina 36. (
)
3)
Bloccare momentaneamente la posizione del braccio utilizzando la vite sulla parte superiore. (
)
6. Collegamento del cavo di alimentazione e di altri cavi al proiettore
Viti a testa esagonale
M4
× 12 mm (2 pz.)
con rondella (2 pz.)
Unità di regolazione
Piastra del proiettore
Tacca
