48

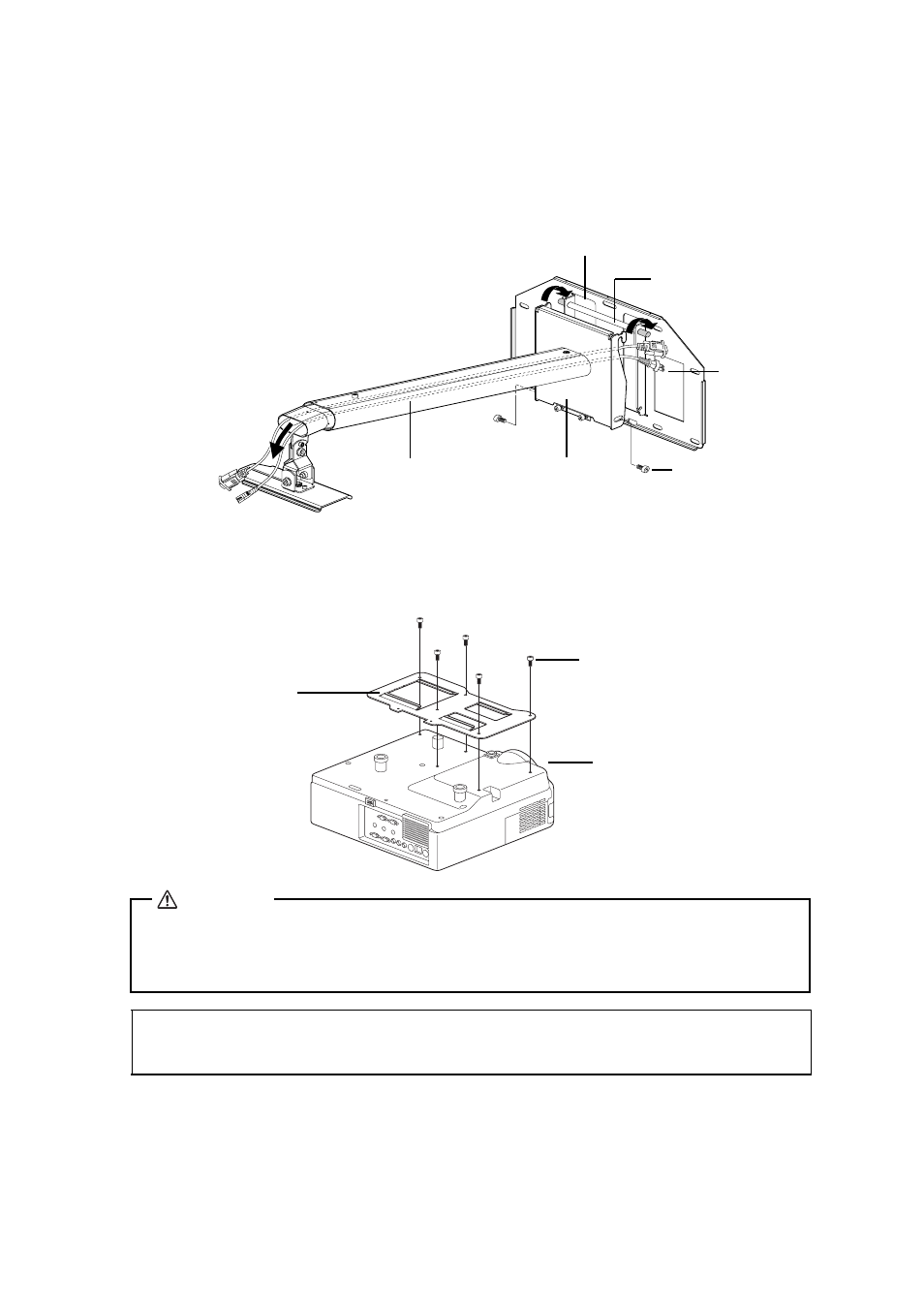

2. Instalación del brazo en la placa de la pared
1) Dirija los cables por el brazo, tal y como se muestra a continuación.
2) Conecte el gancho de la placa del brazo a la barra de la placa de la pared.
No pellizque los cables situados entre la placa del brazo y la placa de la pared.
3) Fije la placa del brazo temporalmente mediante dos tornillos de cabeza hueca hexagonales M8
×
16 mm.
3. Conexión de la placa al proyector
1) Coloque el proyector boca abajo.
2) Conecte la placa al proyector mediante la llave hexagonal (M4) y cinco tornillos M4
×
12 mm.
q
Apriete firmemente los tornillos.
Unidad del brazo Placa del brazo
Cable de
alimentación
Placa para la pared
Tornillo de cabeza hueca
hexagonal M8
× 16 mm
(2 unidades)
Barra de la placa
para la pared
Tornillo de cabeza hueca hexagonal
M4
× 12 mm (5 unidades)
Placa para el proyector
Lado de la lente del proyector
Si utiliza pegamento para impedir que los tornillos se suelten o si hay elementos como lubricantes o aceites en el
soporte, puede romperse la cubierta y esto puede causar que el proyector caiga. De este modo se pueden
producir heridas o daños materiales. No utilice pegamentos, lubricantes ni aceites para instalar o ajustar el
soporte.
Advertencia
