Réglage de la longueur du bras, Fra n ça is – Epson ELPMB24 User Manual
Page 19

19
Fra
n
ça
is

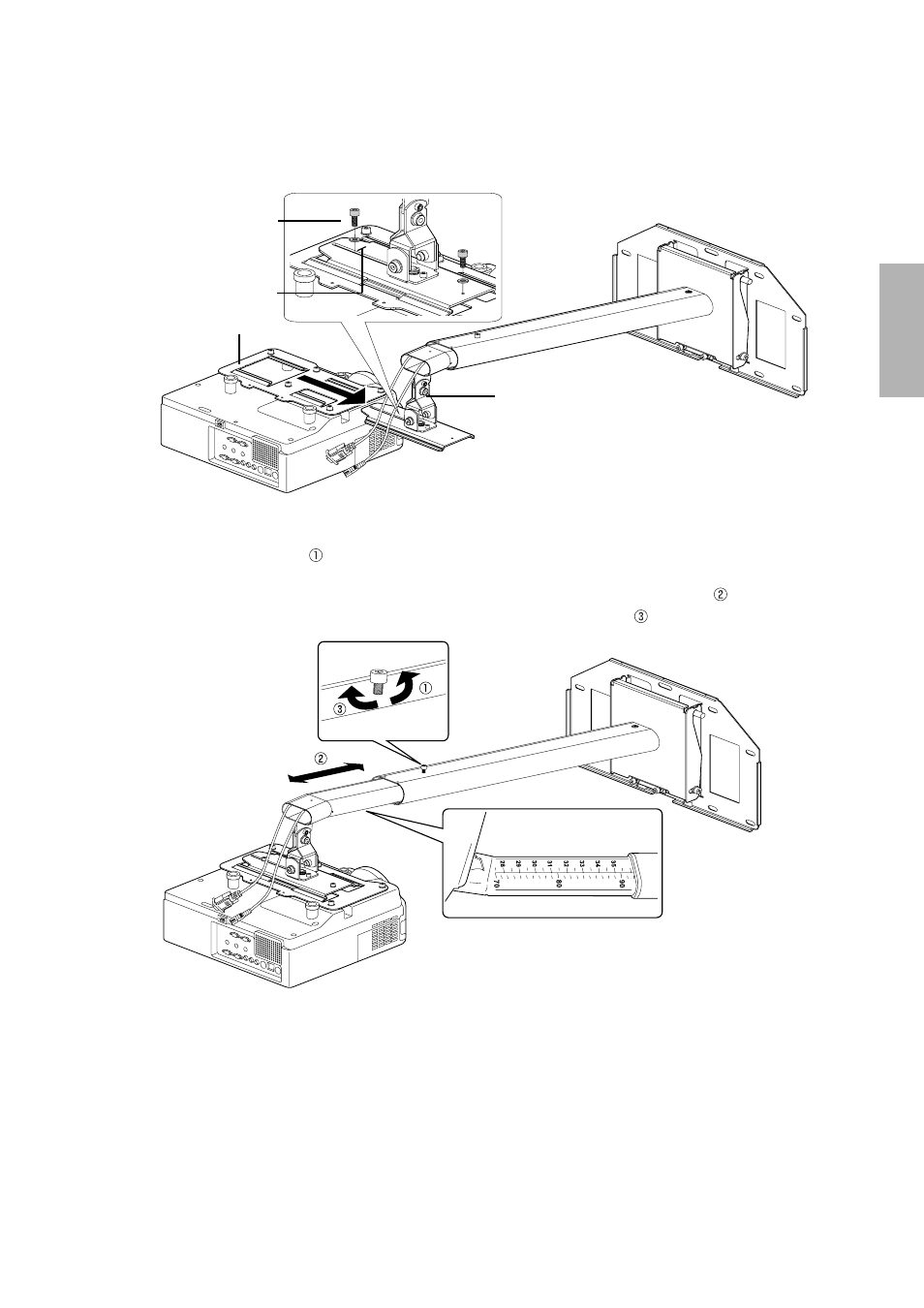

4. Installation du projecteur sur le support de montage mural
1)
Faites glisser le projecteur sur l'unité de réglage comme illustré ci-dessous.
2)
Fixez provisoirement le projecteur à l'aide de deux boulons M4
×
12 mm conformément à l'illustration ci-dessous.
5. Réglage de la longueur du bras
1)
Desserrez la vis sur le bras. (
)
2)
Réglez la longueur du bras à l'aide des mesures figurant sur sa face inférieure pour obtenir une longueur conforme à la
distance de projection recommandée dans « Taille de l'écran et distance de projection » à la page 16. (
)
3)
Fixez provisoirement la position du bras à l'aide de la vis située sur sa face supérieure. (
)
6. Connexion du cordon secteur et des autres câbles au projecteur
Boulons à tête cylindrique
à six pans M4
× 12 mm
(2 pièces)
rondelles (2 pièces)
Unité de réglage
Plaque du projecteur
Repère
