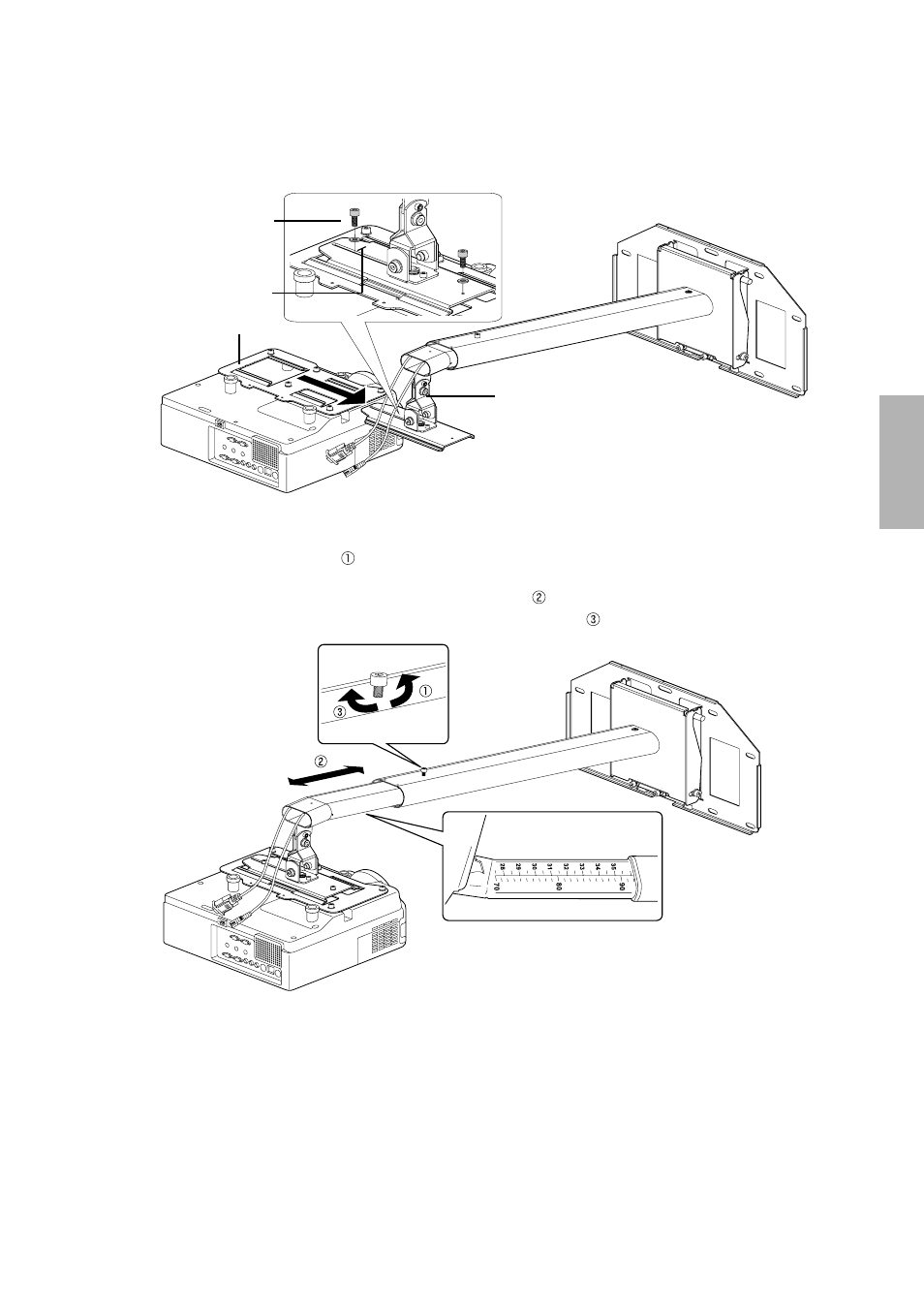

4. Installation des Projektors an der Wandhalterung
1)
Schieben Sie die Projektorplatte auf die Einstelleinheit (siehe unten).
2)
Sichern Sie den Projektor wie unten gezeigt provisorisch mit zwei Innensechskantschrauben (M4
×
12 mm).
5. Einstellen der Armlänge
1)
Lösen Sie die Schraube am Arm. (
)
2)
Stellen Sie die Länge des Arms anhand der Skala an der Unterseite entsprechend dem empfohlenen Projektionsabstand
(siehe „Bildschirmgröße und Projektionsabstand“ auf Seite 26) ein. (
)
3)
Sichern Sie die Armposition provisorisch mit der Schraube an der Oberseite. (
)
6. Anschließen des Netzkabels und anderer Kabel an den Projektor
Innensechskantschraube
(M4
× 12 mm, 2 Stk.)
Unterlegscheibe (2 Stk.)
Einstelleinheit
Projektorplatte
Markierung
