TASCAM MZ-123BT
41

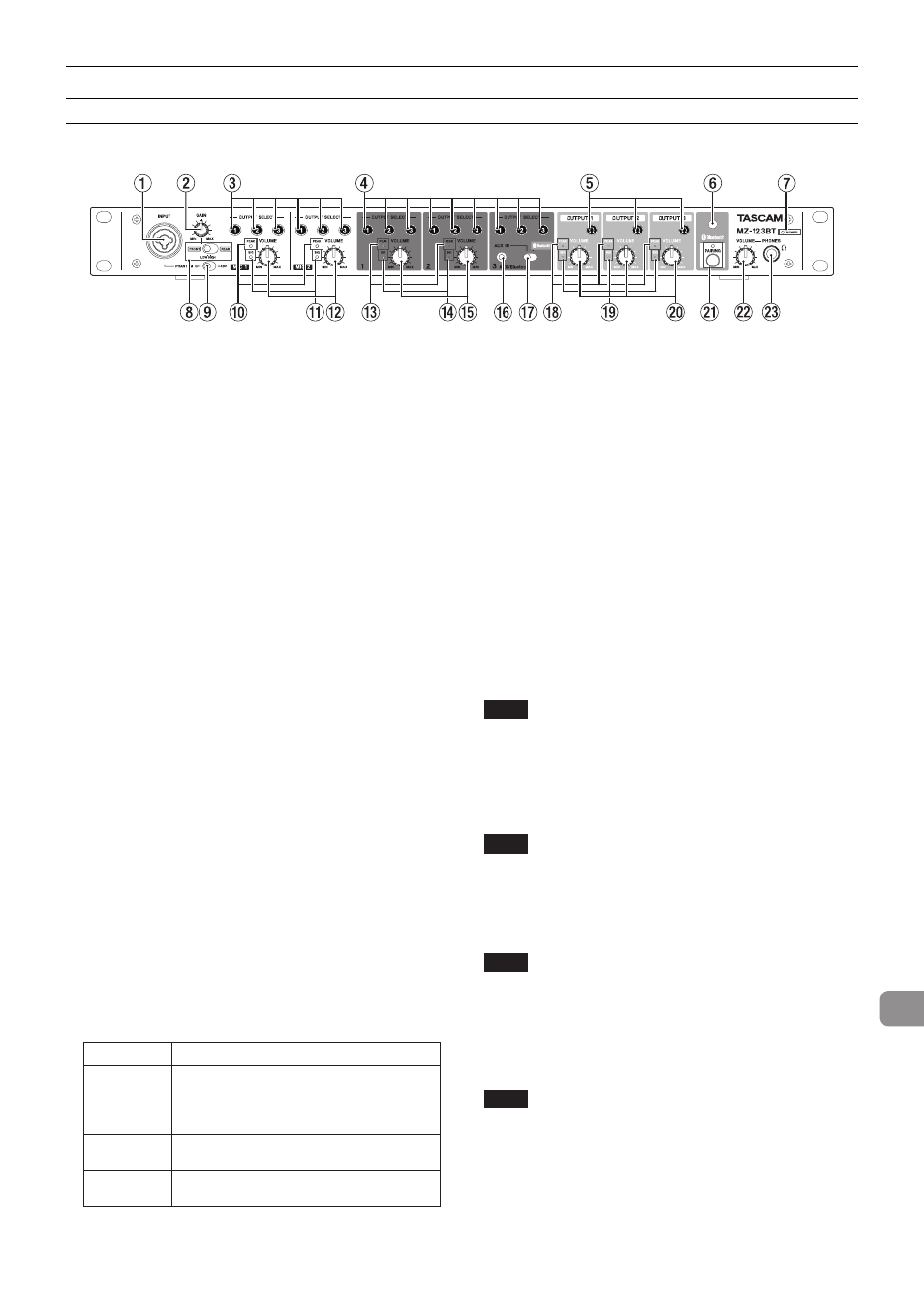

Nombres y funciones de las partes
Panel superior
1 Toma INPUT
Esta es una toma combo XLR/TRS para la entrada de micro.
o XLR (1: masa, 2: activo, 3: pasivo)
o TRS (punta: activo, anillo: pasivo, lateral: masa)
Use INPUT GAIN ( 2 ) para ajustar el nivel de entrada.
Para enviar la entrada de micro desde la toma INPUT ( 1 )
del panel frontal al canal de entrada de micro, ajuste el
interruptor de fuente de entrada del canal 1 ( 8 ) a FRONT
LOW o FRONT HIGH.
2 Mando INPUT GAIN
Úselo para ajustar el nivel de entrada de micro de la toma
INPUT ( 1 ).
3 Interruptores/indicadores OUTPUT SELECT de
entrada de micro
Eligen los buses de micro a los que serán enviadas las señales
desde los conectores de entrada de micro traseros ( b ) y la
toma INPUT ( 1 ).
Los indicadores de las salidas elegidas se iluminarán.
4 Interruptores/indicadores OUTPUT SELECT de
entrada de línea
Eligen los buses stereo a los que serán enviadas las señales
de los conectores de línea traseros ( l ) y de la toma AUX IN
( y ) o de un dispositivo Bluetooth sincronizado.
Los indicadores de las salidas elegidas se iluminarán.
5 Interruptores/indicadores de monitorización
Úselos para ajustar qué señales son emitidas a través de la
toma PHONES ( d ).
Los indicadores de las salidas elegidas se iluminarán.
6 Conector para antena Bluetooth
Conecte aquí la antena Bluetooth incluida.
7 Indicador POWER
Le muestra el estado de la unidad.
Cuando el interruptor POWER (
g ) del panel trasero esté
activo, el indicador POWER se iluminará.
8 Interruptor de fuente de entrada de canal de
entrada de micro 1
Elija con él la fuente para el canal de entrada de micro 1. De
fábrica, este interruptor está ajustado a REAR.
Opción Significado
FRONT LOW
(PAD ON)
Elige la entrada de la toma frontal INPUT
( 1 ).
Use esto cuando el nivel del micro sea muy
alto (atenuación de 24 dB)
FRONT HIGH
(PAD OFF)
Elige la entrada de la toma frontal INPUT
( 1 ).
REAR
Elige la entrada del conector de entrada de
micro trasero ( b ).
9 Interruptor PHANTOM para la toma INPUT
Use este interruptor para pasar alimentación fantasma de
+48V a la toma INPUT ( 1 ) del panel frontal.
El interruptor PHANTOM de la toma INPUT ofrece
alimentación fantasma de +48V. (Vea “Conexión de
micrófonos” en pág. 46)
De fábrica, esto viene ajustado a OFF.
0 Indicadores PEAK de entrada de micro
Estos pilotos se iluminan cuando las señales de los canales de
entrada de micro 1-2 están a punto de distorsionar.
Ajuste los mandos GAIN de micro traseros (
c ) para hacer
que estos pilotos no se iluminen.
Si el nivel de entrada de un micro conectado es muy alto,
ajuste los interruptores PAD ( n ) a ON y ajuste después los
mandos GAIN de micro ( c ).
Cuando use la toma INPUT ( 1 ), ajuste el mando INPUT GAIN
( 2 ).
Si el nivel de entrada de un micro conectado es muy alto,
ajuste el interruptor de selección entrada del canal de
entrada de micro 1 ( 8 ) a FRONT LOW y ajuste después el
mando GAIN de micro ( 2 ).
NOTA
El ajuste de los mandos VOLUME de entrada de micro ( w ) no
modificará el nivel al que se iluminan estos pilotos. Ajuste los
mandos de ganancia MIC ( c ) o el mando INPUT GAIN ( 2 ).
q Indicadores (SIG) de señal de entrada de micro
Se iluminan cuando son introducidas señales a través de los
canales de entrada de micro 1-2.
NOTA
El ajustar los mandos VOLUME de entrada de micro ( w ) no
hará que cambie el nivel al que se iluminan estos pilotos.
w Mandos VOLUME de entrada de micro
Ajustan los niveles de las señales de los canales de entrada
de micro 1-2 enviadas al bus de micro.
NOTA
La línea gruesa indica aproximadamente 0 dB de ganancia.
e Indicadores PEAK de entrada de línea
Se iluminan cuando las señales de los canales de entrada de
línea 1-2 están cerca de la distorsión (+3 dBV o superior).
Ajuste los mandos GAIN de entrada traseros (
k ) de forma
que estos indicadores PEAK no se iluminen.
NOTA
El ajuste de los mandos VOLUME de entrada de línea ( t ) no
modificará el nivel al que se iluminan estos pilotos. Ajuste los
mandos GAIN de entrada de línea ( k ).
r Indicadores de señal (SIG) de entrada de línea
Se iluminan cuando son introducidas señales a través de los
canales de entrada de línea 1-2.
