TASCAM MZ-123BT
25

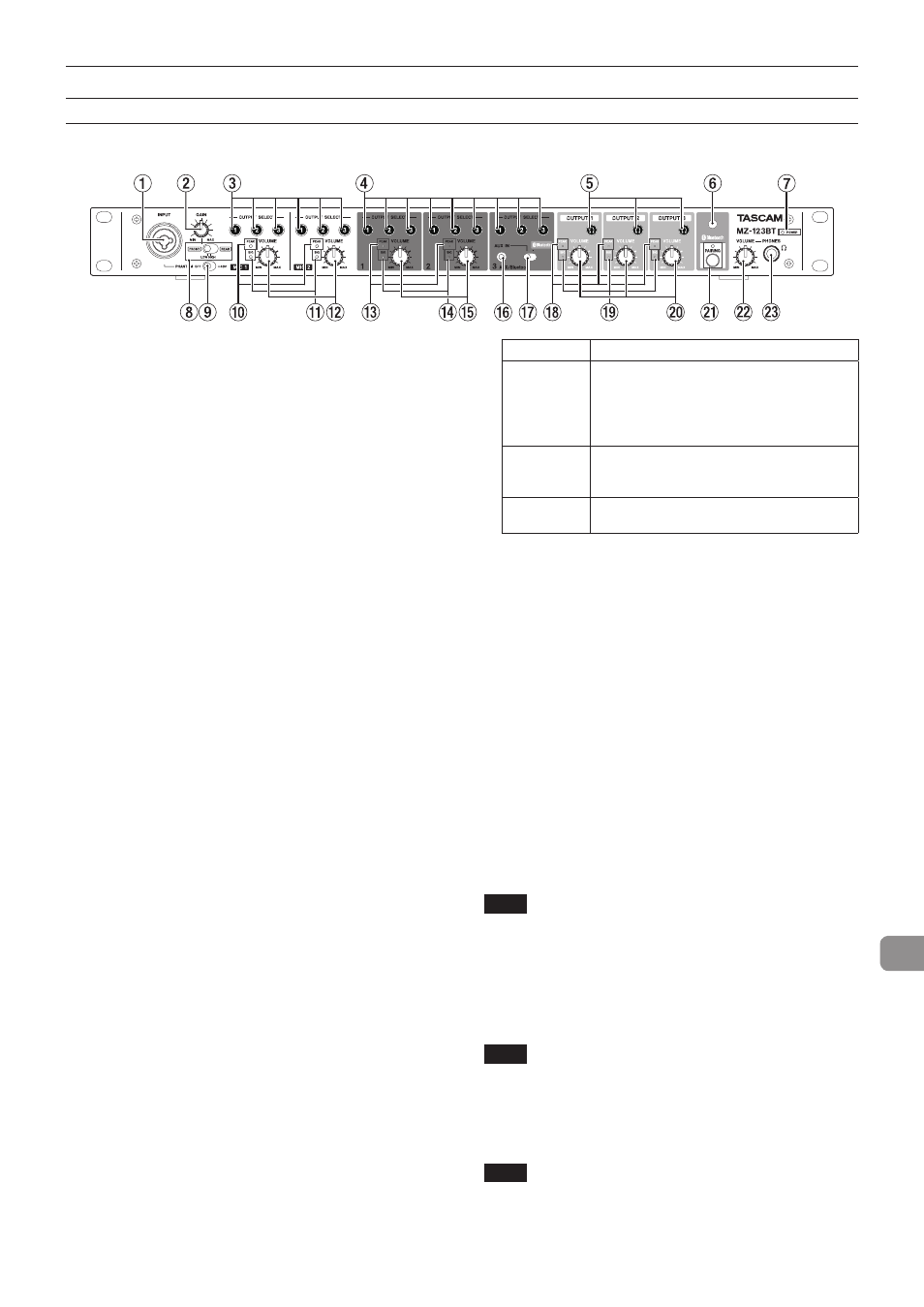

Nom des parties
Face avant
1
Prise INPUT
C’est une prise mixte XLR/jack TRS pour entrée micro.
o
XLR (1 : masse, 2 : point chaud, 3 : point froid)
o
Jack TRS 3 points (pointe : point chaud, bague : point
froid, manchon : masse)
Utilisez le bouton INPUT GAIN (
2
) pour régler le niveau
d'entrée.
Pour envoyer le signal de micro entrant par la prise INPUT
(
1
) de la face avant au canal d'entrée micro, réglez le
sélecteur de source de canal d'entrée micro 1 (
8
) sur FRONT
LOW ou FRONT HIGH.
2
Bouton INPUT GAIN
Utilisez-le pour régler le niveau d’entrée micro par la prise
INPUT (
1
).
3
Commutateurs/voyants OUTPUT SELECT pour
entrées micro
Sélectionnent les bus de micros auxquels sont envoyés les
sons reçus par les connecteurs d'entrée micro de la face
arrière (
b
) et INPUT(
1
).
Les voyants des sorties sélectionnées s'allument.
4
Commutateurs/voyants OUTPUT SELECT pour
entrées ligne
Sélectionnent les bus stéréo auxquels sont envoyés les
signaux reçus par les connecteurs d'entrée ligne (
l
) de la
face arrière et AUX IN (
y
) ou d'un appareil Bluetooth appairé.
Les voyants des sorties sélectionnées s'allument.
5
Commutateurs/voyants d’écoute de contrôle
Servent à sélectionner les signaux produits par la prise
PHONES (
d
) dédiée au casque.
Les voyants des sorties sélectionnées s'allument.
6
Connecteur d'antenne Bluetooth
Connectez ici l’antenne Bluetooth fournie.
7
Voyant d’alimentation POWER
Il affiche l'état d’alimentation de l'unité.
Quand l’interrupteur d’alimentation POWER (
g
) est
enclenché à l’arrière de l’unité, le voyant POWER s’allume.
8
Sélecteur de source de canal d’entrée micro 1
Sert à sélectionner la source du canal d’entrée micro 1.
À l’état neuf en sortie d’usine, il est réglé sur REAR.
Option
Signification
FRONT LOW
(atténuateur
activé)
Sélectionne l'entrée par la prise INPUT de la
face avant (
1
).
Utilisez ce réglage lorsque le niveau
d'entrée du micro connecté est élevé
(atténuation de 24 dB).
FRONT HIGH
(atténuateur
désactivé)
Sélectionne l'entrée par la prise INPUT de la
face avant (
1
).
REAR
Sélectionne l'entrée par le connecteur
d’entrée micro de la face arrière (
b
).
9
Commutateur PHANTOM pour la prise INPUT
Utilisez ce commutateur pour fournir une alimentation
fantôme +48 V à la prise d’entrée INPUT (
1
) de la face avant.
Le commutateur PHANTOM fournit une alimentation
fantôme +48 V à la prise INPUT (voir « Branchement de
microphones » en page 30).
À l’état neuf en sortie d’usine, il est réglé sur OFF.
0
Voyants PEAK d’entrée micro
S'allument quand les signaux des canaux d'entrée micro 1-2
sont proches de la distorsion.
Réglez les boutons GAIN (
c
) de la face arrière pour que les
voyants PEAK (crête) d'entrée micro ne s'allument pas.
Si le niveau d'entrée d’un micro connecté est trop élevé,
atténuez-le en réglant son commutateur PAD (
n
) sur ON,
puis réglez le bouton GAIN (
c
) du micro.
Si vous utilisez la prise INPUT (
1
), réglez le bouton INPUT
GAIN (
2
).
Si le niveau d'entrée du micro connecté est trop élevé, réglez
le sélecteur de source de canal d’entrée micro 1 (
8
) sur
FRONT LOW, puis réglez le bouton INPUT GAIN (
2
).
NOTE
Régler les boutons VOLUME d'entrée micro (
w
) ne changera
pas le niveau faisant s’allumer ces voyants. Réglez pour cela
les boutons GAIN de micro (
c
) ou le bouton INPUT GAIN
(
2
).
q
Voyants de signal (SIG) d'entrée micro
S’allument lorsque des signaux sont reçus sur les canaux
d'entrée micro 1-2.
NOTE
Régler les boutons VOLUME d'entrée micro (
w
) ne changera
pas le niveau faisant s’allumer ces voyants.
w
Boutons VOLUME d’entrée micro
Règlent les niveaux des signaux des canaux d’entrée micro
1-2 envoyés au bus des micros.
NOTE
La ligne épaisse correspond à un gain d’environ 0 dB.
