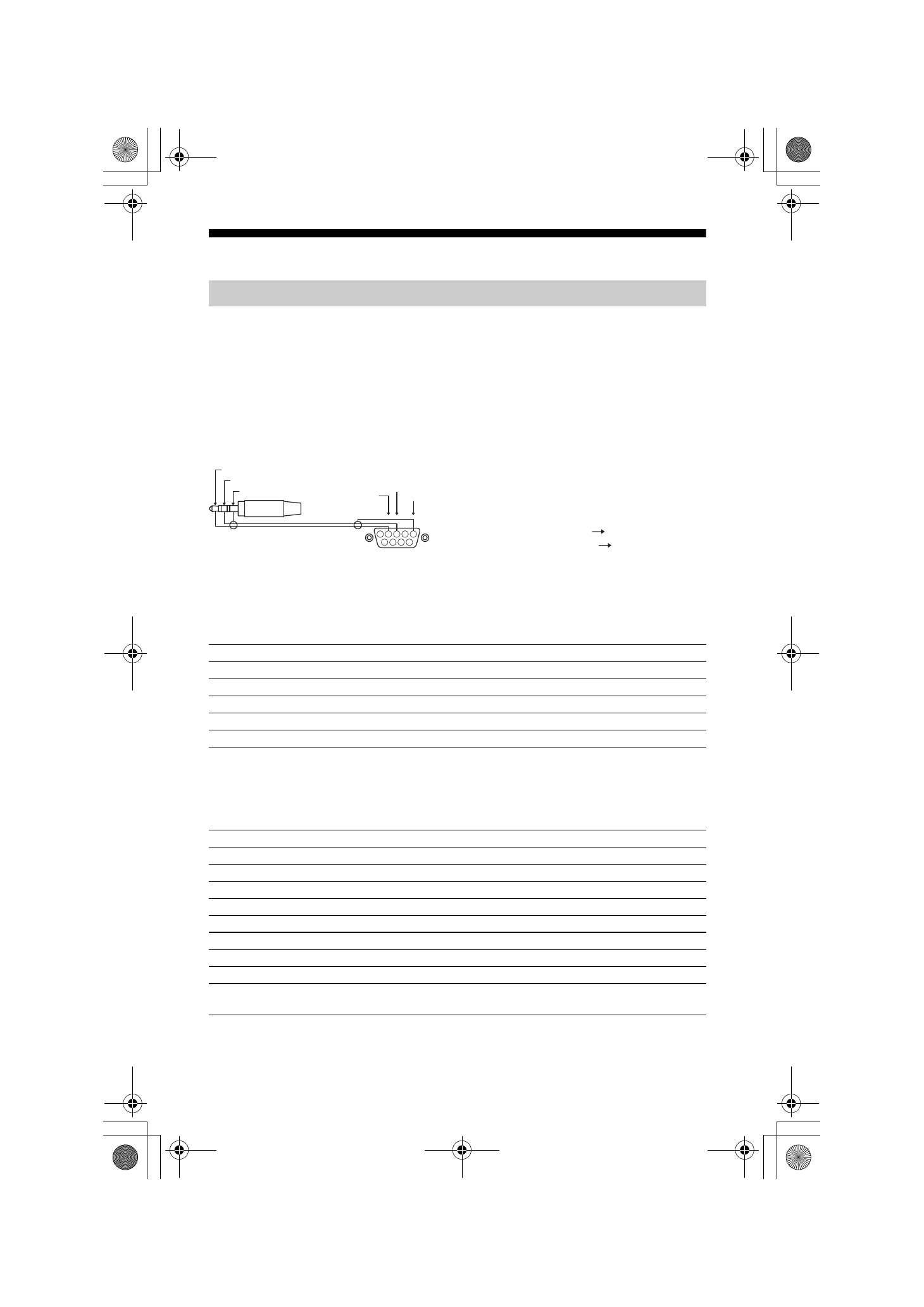

Funciones de control
Puede controlar la pantalla LCD desde un servicio externo mediante RS-232C. La conexión
RS-232C se explica brevemente en esta página.
Establezca la conexión RS-232C con la pantalla LCD usando un mini enchufe estéreo de
3,5 mm
Mini enchufe estéreo de 3,5 mm
Cuando se establece la conexión RS-232C, realice la configuración de la conexión como a
continuación.
Presentamos el formato de datos para la comunicación RS-232C a continuación.
(a) Solicitudes del controlador a la pantalla LCD
RS-232C
Interfaz
Configuración de la conexión
Tasa de baudios
9 600 bps
Datos
8 bits
Paridad
Ninguna
Bit de inicio
1 bits
Bit de detención
1 bits
Control de flujo
Ninguna
1 2 3 4
6 7 8 9
5
TIP (PUNTA)
RING (ANILLO)
SLEEVE (MALLA)
GND
TXD
RXD
TIP (PUNTA): Pantalla LCD
RING (ANILLO): Controlador
Controlador
Pantalla LCD
Formato de datos
Nº
Elemento
Valor
1
Encabezado
0x8C
: Control
2
Categoría
0x00
(fijo)
3
Función
0xXX
4
Longitud
0xXX
(=Datos X+1 bit)
5
Datos 1
0xXX
:
:
0xXX
:
:
0xXX
X+4
Datos X
0xXX
X+5
Comprobación de
la suma
0xXX
