29
PR168
PR167/1
D
B

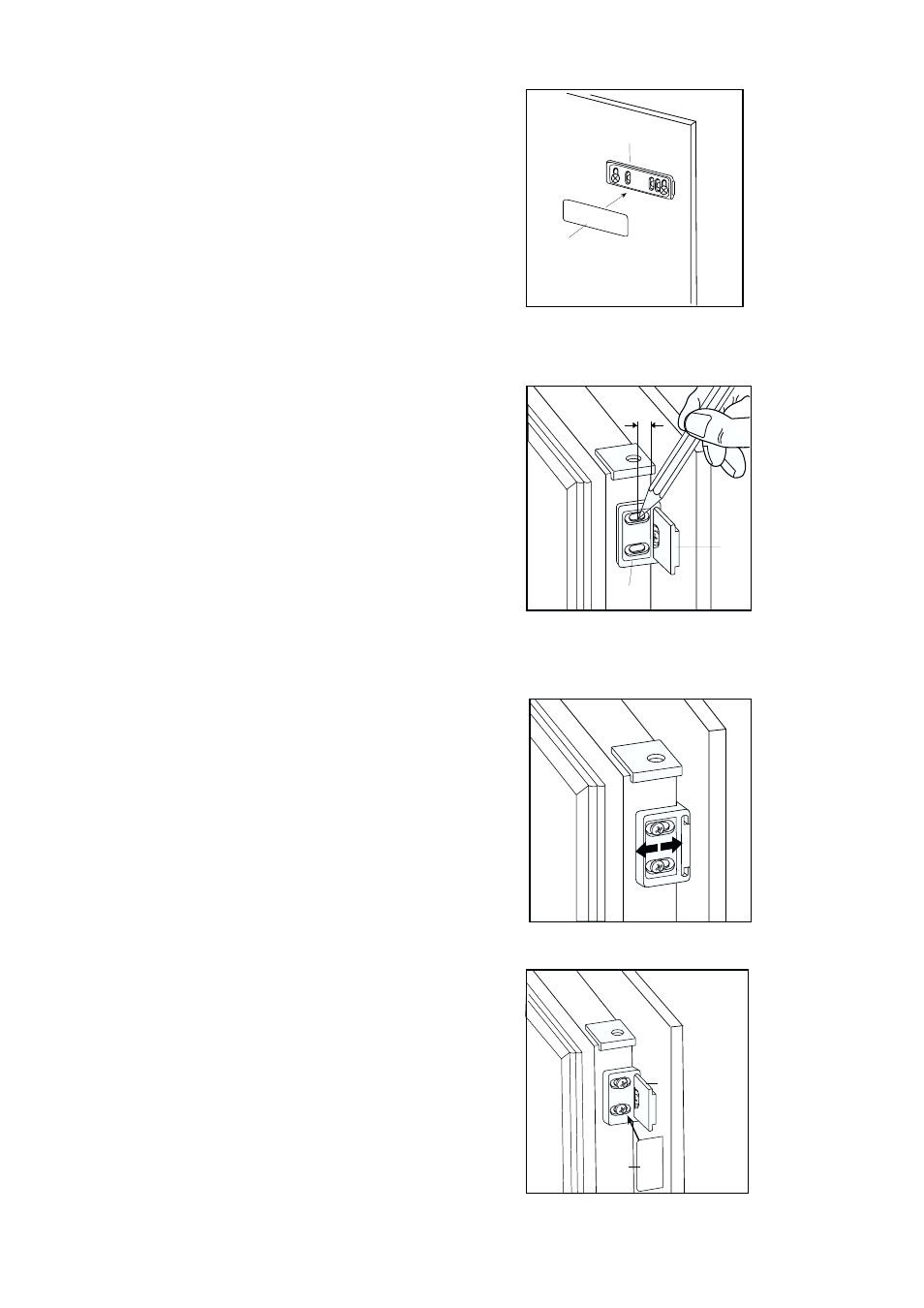

Para a eventual operação de alinhamento da porta
do móvel, utilize o jogo das aberturas ovaladas.
No fim da operação, é necessário verificar se a
porta do aparelho fecha correctamente.
Engate a cobertura (D) na guia (B).
PR33
C
A
Engate a cobertura (C) na guia (A).
8mm
PR167
A
B
Abra a porta do aparelho e a do móvel a 90° aprox.
Insira a esquadria (B) na guia (A). Mantenha juntas
a porta do aparelho e a do móvel e marque os furos
como indicado na figura. Retire as esquadrias e
realize uns furos de ø 2 mm a 8 mm do bordo
externo da porta. Posicione novamente a esquadria
por cima da guia e fixe com os parafusos anexos.
