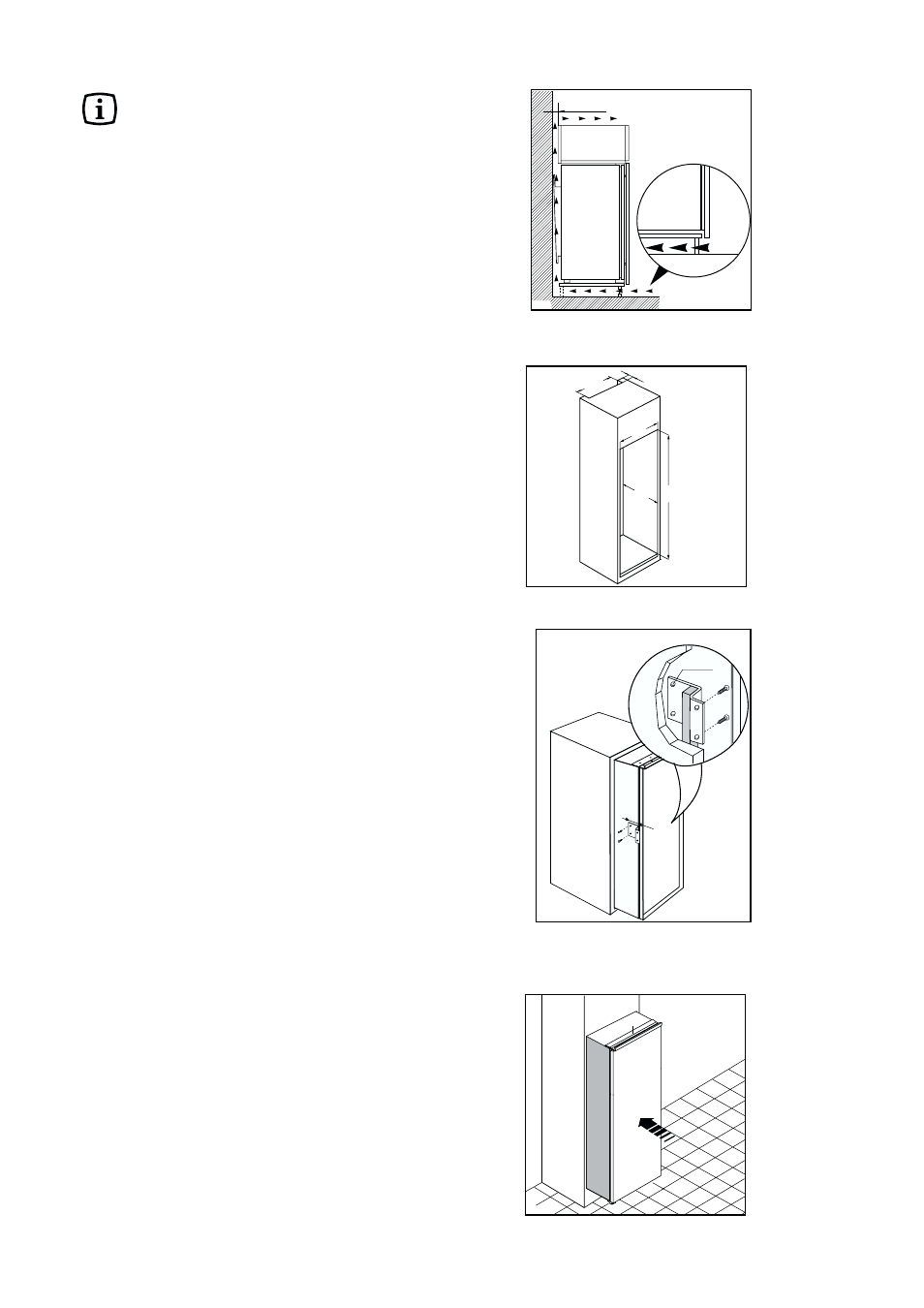

Instrucciones para la instalación
Dimensiones del hueco
Altura
(1)
1780 mm
Profundidad
(2)
550 mm
Anchura
(3)
560 mm
Para una adecuada ventilación seguir les
indicaciones de la Fig.
Atención: mantener las aperuras para la
ventilación libres de cualquier obstáculo.
Es necesario además que el hueco tenga un
conducto de ventilación con estas medidas:
profundidad
50 mm
ancho
540 mm
PR01
540
50
3
2 1
Empujar el aparato en el hueco inasta que el perfil
superior (A) llegue a tope con el mueble.
50 mm
min.
200 cm
2
200 cm
2
min.
D567
13mm
D740
Ø 2,5
•
Taladrar el mueble con un taladro de punta de Ø
2,5 (penetración máxima 10 mm);
•
Fijar la escuadra en el aparato.
A
D015/1
