28
D726
B

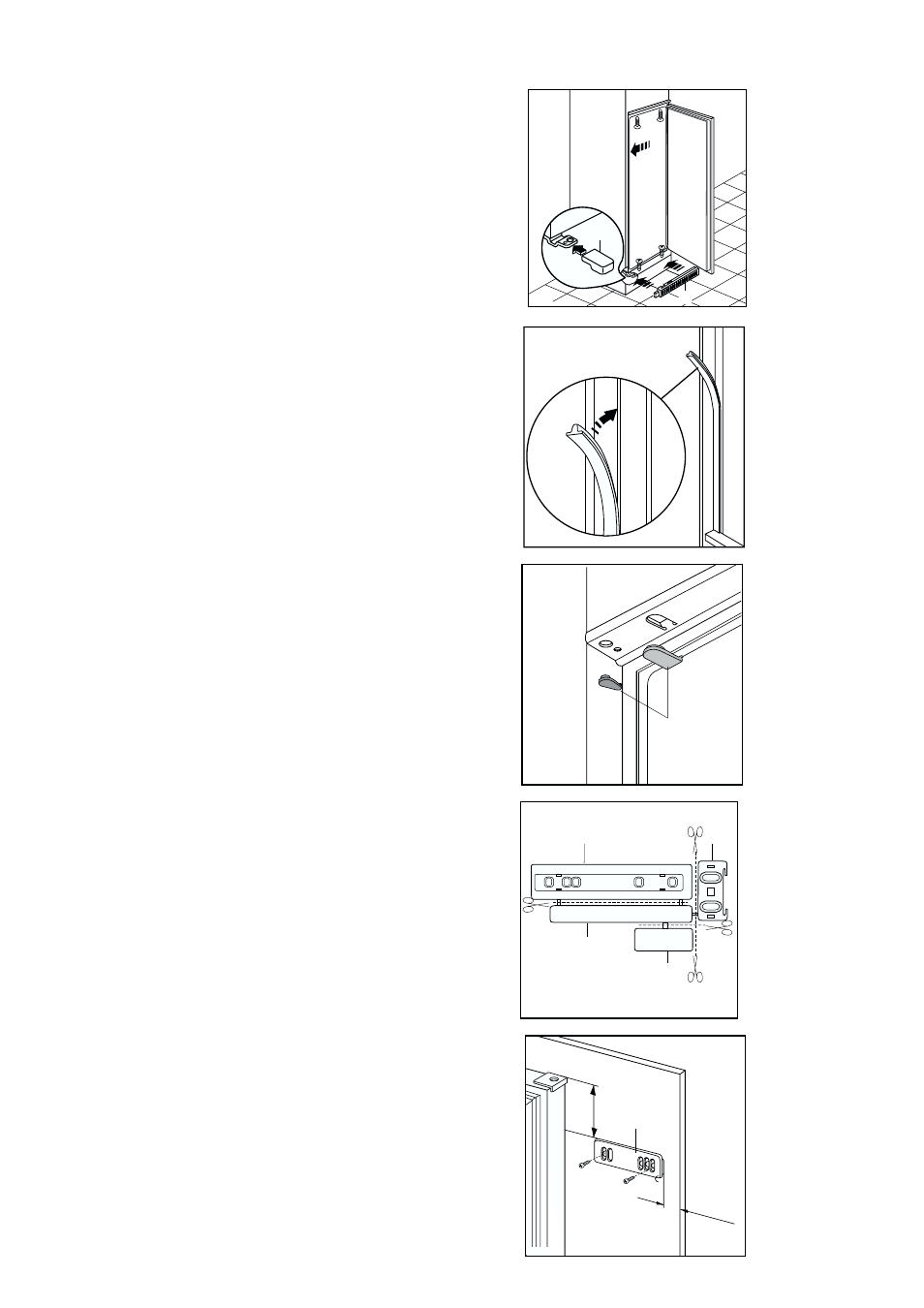

Coloque as coberturas (B) nos buracos da
dobradiça sobre os extremos do perfil.
20 mm
A
50mm
PR166
PR266
A B
C
D
Separe as peças A, B, C, D, como indicado na
figura.
Apoie a guia (A) na parte interior da porta do móvel
em cima e em baixo como indicado na figura, e
marque a posição dos furos externos. Uma vez
preparados os furos, fixe a guia com os parafusos
anexos.
D724
Coloque, pressionando, a cobertura das juntas entre
o aparelho e o móvel.
Apoie o aparelho no lado oposto ao da dobradiça da
porta. Fixe o aparelho com os 4 paratusos que Ihe
são fornecidos. Encaixe sob pressão, a grelha de ar
(C).
D
C
D723/2
