Page 27
27

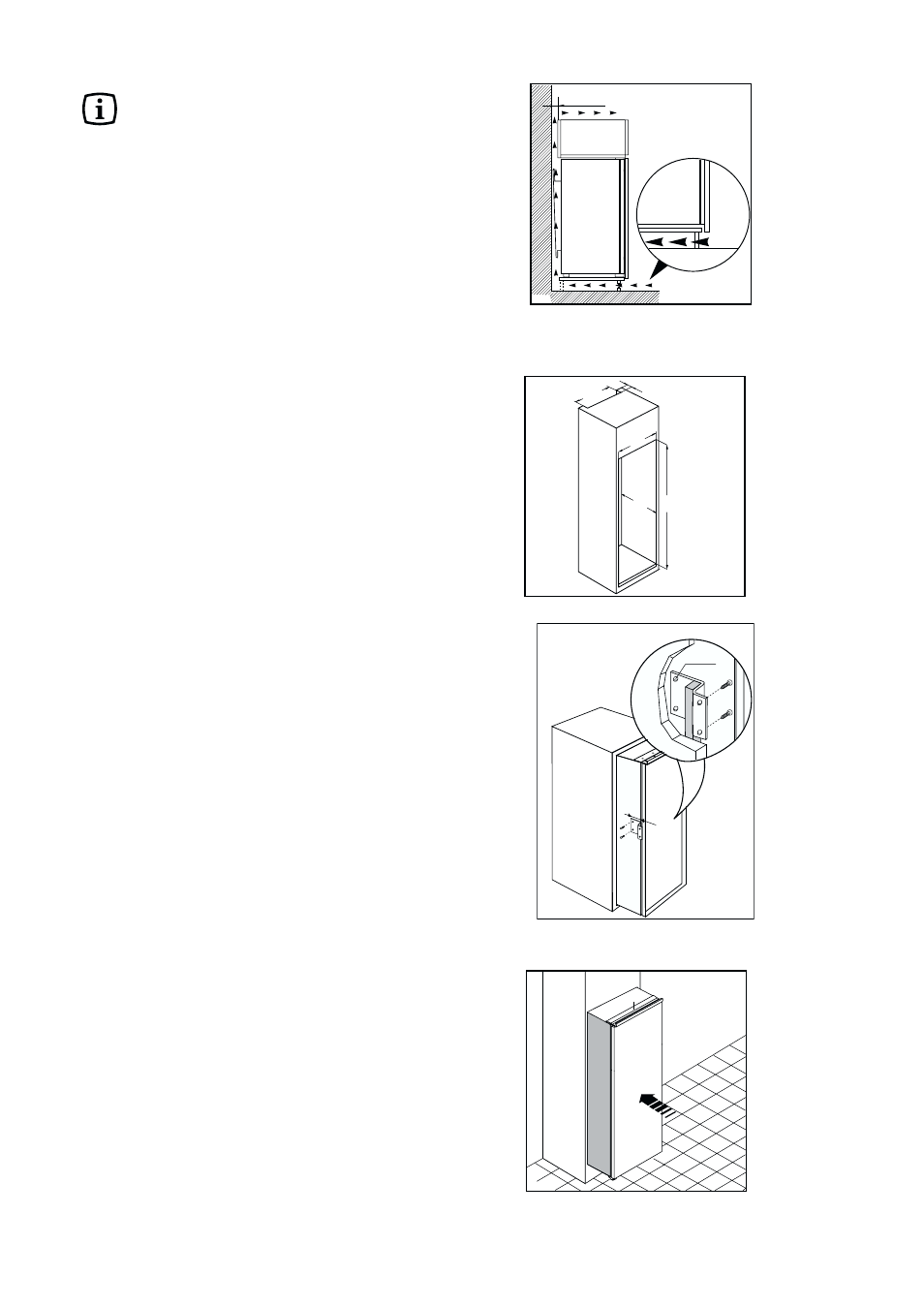

Faça escorregar o aparelho para dentro do
nicho. Empurre até o rebordo (A) entrar em
contacto com o móvel.
E’ necessário que o nicho estaja equipado
com uma conduta de ventilação que tentha as
seguintes dimensões:
profundidade 50 mm
largura 540 mm
Instruções para encastrar
Altura (1) 1780 mm
Profundidade (2) 550 mm
Largura (3) 560 mm
Por razões de segurança a ventilação deve ser
como indicado na respectiva figura.
Atenção: mantenha as aberturas para a
ventilação livres de qualquer obstrução.
PR01
540
50
3
2 1
50 mm
min.
200 cm
2
200 cm
2
min.
D567
Fure o móvel com uma furadeira com broca de Ø
2,5 (penetração máxima de 10 mm);
fixe o suporte na aparelhagem.
13mm
D740
Ø 2,5
A
D015/1
