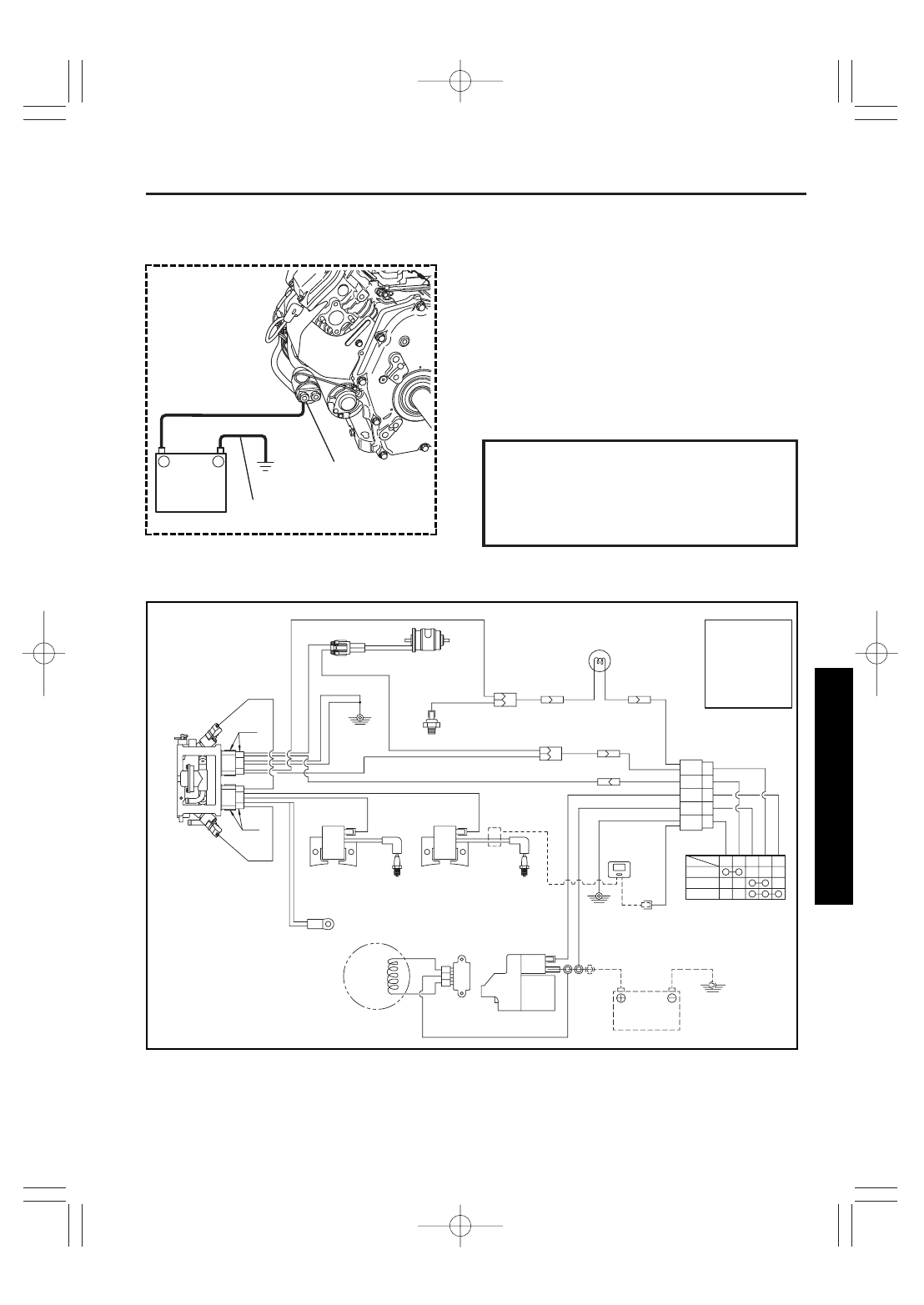

CABLEADO

Conecte el terminal positivo del
automático al terminal positivo de
la batería, con cable de batería.

Conecte el terminal negativo de la
batería al cuerpo del motor o de la
máquina con cable a tierra.

NOTA

Apriete los tornillos y tuercas de los
terminales para que no se suelten con
las vibraciones.

Batería

Cable

Terminal encendido

del motor

Cable a tierra

DIAGRAMA DE CABLEADO

Equipamiento opcional en líneas discontínuas. Seleccione cables de cala
apropiada y conecte la batería según se muestra en la línea discontínua del
diagrama de cableado.

CUERPO DE
LA MARIPOSA

SONDA DE
TEMPERATURA

BOMBA DE
COMBUSTIBLE
ELÉCTRICO

REGURATOR

LÁMPARA DE ALARMA
DE ACEITE

Grn

Blk : NEGRO
W :

BLANCO

R :

ROJO

Y :

AMARILLO

Grn : VAERDE
Gry : GRIS

OFF
RUN
START

G M B L S

Blk

Blk
(Recubrimiento: Blk)

Blk (Recubrimiento: Gry)

Blk Blk

Blk

Blk / W
R
Y

Grn, R

(Recubrimiento: Blk)

Grn, R

(Recubrimiento: Gry)

Gry

INTERRUPTOR
DE LA PRESIÓN
DEL ACEITE

BOBINA DE
CARGA

ARRANCADOR
ELÉCTRICO

BOBINA DE
ENCENDIDO
#1

BOBINA DE
ENCENDIDO
#2

BUJÍA

INTERRUPTOR

BATERÍA

12V

TACÓMETRO /
CONTADOR
DE HORAS
(OPCION)
