Batterie
+ -
Plot du demarreur
Electrique
Fil de terre (Masse)
Cable

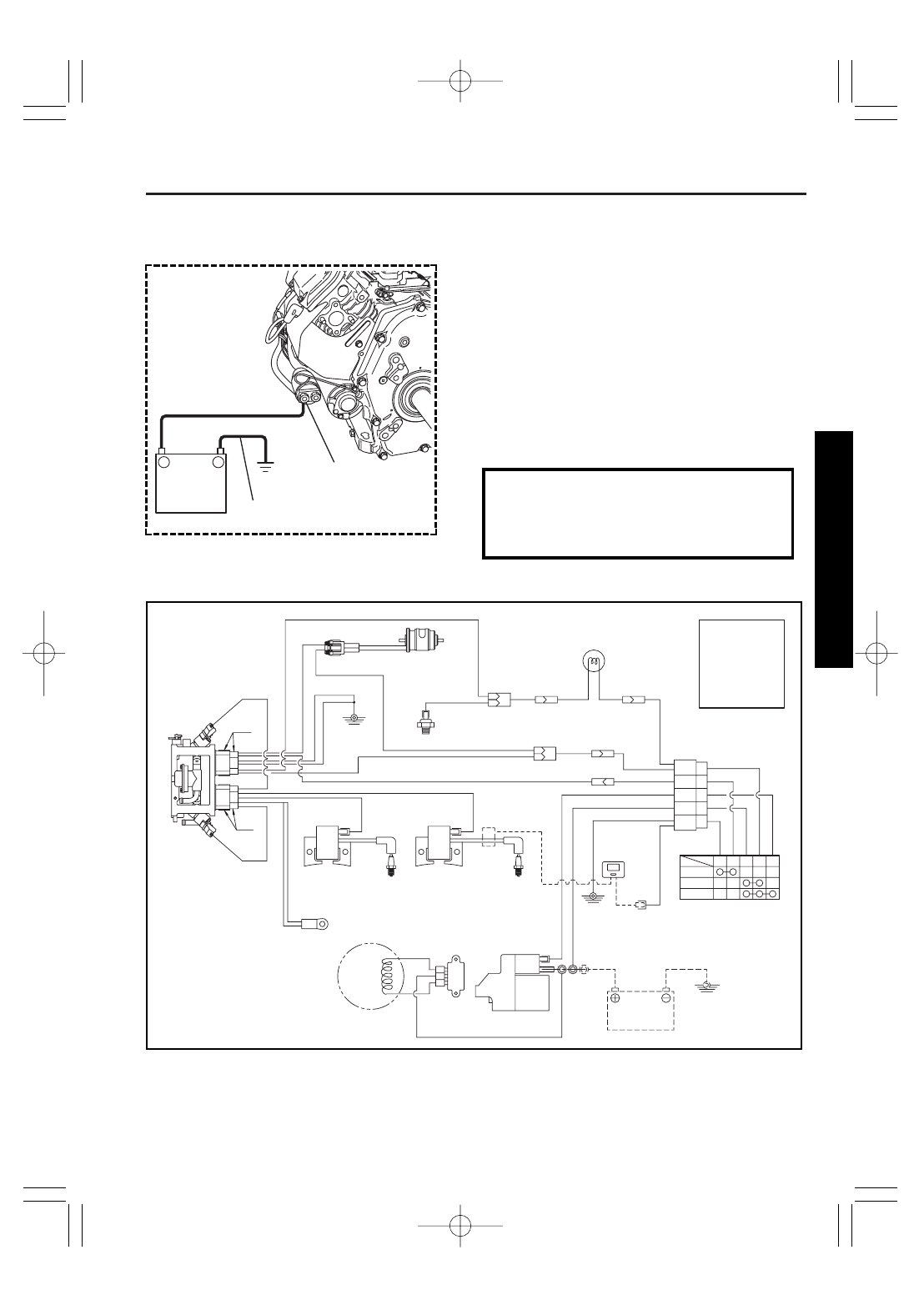

SCHEMA ELECTRIQUE DU DEMARREUR
L'équipement facultatif est indiqué en pointillé. Choisir des câbles de section
appropriée et raccorder la batterie comme indiqué par les traits en pointillé sur le
schéma de câblage.
CORPS DE
COMMANDE
DES GAZ
SONDE
DE TEMPÉRATURE
(MBC)
POMPE
À CARBURANT
ÉLECTRIQUE
Grn
Blk : NOIR
W :
BLANC
R : ROUGE
Y : JAUNE
Grn : VERT
Gry : GRIS
ARRÊT
RUN
START
G M B L S
Blk
Blk
Blk Blk
Blk
Blk
(Revêtement: Blk)
Blk (Revêtement: Gry)
Blk Blk
Blk
Blk
Blk
R
R
R
R
R
Blk / W
R
Y
Y
Y
W
W
W
Grn, R
(Revêtement: Blk)
Grn, R
(Revêtement: Gry)
Gry
Gry
PRESSOSTAT
D'HUILE
BOBINE
D'ALLUMAGE
#2
BOBINE
DE CHARGE DEMARREUR
ELECTRIQUE
REGULATEUR
BOBINE
D'ALLUMAGE
#1
BOUGIE BOUGIE
TACHIMÈTRE /
COMPTEUR
HORAIRE
(OPTION)
TEMOIN D'HUILE
CONTACTEUR À CLÉ
BATTERIE
12V
RESEAU ELECTRIQUE
Raccorder le plot positif du
démarreur électrique et le plot
positif de la batterie à l'aide d'un
câble de batterie.
Brancher la borne négative de la
batterie sur le corps du moteur ou
sur la machine qui lui est
accouplée.
NOTE
Bien bloquer les écrous pour éviter
tout désserrage par vibration.
